LTE & WLAN

Adapter mit Reverse Polarity. Der Adapter hat auf der Seite mit dem Außengewinde anstatt im innern einen weiblichen Kontakt hier einen männlichen Kontakt.

Zum Beispiel für die Adaptierung von unserer LTE Antenne ATTB_4934_02 (Originalnummer: 4934.02) auf Router mit CRC9 Anschluß.
Viele mobile Router und Sticks von Huawei besitzen diesen CRC-9 Anschluß. Der Durchmesser der CRC-9 Buchse beträgt 2,1 mm.

Hinweis: Neuere 4G Sticks und tragbare Geräte haben meist eine ähnlichen TS-9 Buchse mit 2,5 mm Durchmesser! Dafür benötigen sie dann unseren Adapter 8671.

Zum Beispiel für die Adaptierung von unserer LTE Antenne ATTB_4934_02 (Originalnummer: 4934.02) auf Router mit TS9 Anschluß, z.B. für Huawei Router E5785 oder E5372 .
Hinweis: Neuere 4G Sticks und tragbare Geräte haben meist eine TS-9 Buchse mit 2,5 mm Durchmesser!

Viele ältere mobile Router und Sticks von Huawei besitzen einen ähnlichen CRC-9 Anschluß. Der Durchmesser der CRC-9 Buchse beträgt 2,1 mm. Sie benötigen dann den Adapter 8672.

Klebe-Innenantenne zur Klebebefestigung mit folgenden Eigenschaften:
- Schnelle Montage
- Einfache Kabelverlegung
- Dargestellte Montagerichtung (seitlicher Kabelabgang entspricht der für zellulare Mobilfunknetze erforderlichen vertikalen Polarisation)
- Kabeltyp: RG 174
- Dienste: UMTS, 868MHz, 2G, 5G, GSM, 4G, LTE, WLAN, ISM868, 3G
- Kabellänge: 1,5 m
- Konnektoren: FAKRA(f) D

Hinweise:
- 5 cm Mindestabstand zwischen Strahler und Metallteilen

Zusatzinformationen:
- Montage: Schnell, Anschluss mittels gewinkeltem FAKRA (f)-D
- Zusatzinfo: Kleben auf Kunststoff
- Kategorie/Besonderheit: Standard

Maße:
- Breite: 11 mm
- Höhe: 5 mm
- Länge: 104 mm
- Gewicht: 0.03 kg

Dachantenne für Stahlblechkarosserien mit folgenden Eigenschaften:
- Mobilfunk GSM 850/900/1800 , UMTS und LTE 800/1800/2100/2600
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand
- Diagnose mittels 10 kOhm
- Kabeltyp: RG 174
- Dienste: UMTS, 2G, GSM, 4G, LTE, 3G
- Konnektoren: FAKRA(m) D

Zusatzinformationen:
- Montage: Dachmontage
- Zusatzinfo: Dachantenne
- Kategorie/Besonderheit: Diagnosefunktion bei GSM/LTE

Maße:
- Breite: 55 mm
- Höhe: 78 mm
- Länge: 103 mm
- Gewicht: 0.128 kg

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 4934.02 Stationsantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für Energie- und Wasserversorger, Smart Metering und Smart Grids. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Multiband-Stationsantenne 4934.02 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Mobilfunk, LoRa, Bluetooth und WLAN auf. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 4934.02 Multibandantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter GSM (2G), UMTS (3G), LTE (4G), 5G, 868 MHz (LoRa), Bluetooth und WLAN.

- Im Mobilfunkbereich stehen die Dienste 2G/3G/4G/5G zur Verfügung (735 – 960 MHz; 1544 – 3194 MHz; 3400 – 3800 MHz)
- Im LoRa Band wird die Frequenz 868 MHz genutzt
- Das lokale Funknetz (Bluetooth, WLAN, WiFi) wird in den Frequenzbändern 2400 – 2500 MHz aufgebaut

Besondere Merkmale und Eigenschaften
- Für den Innen- und Außenbereich verwendbar
- Ist in diversen Kabellängen verfügbar
- Vertikale Montage mittels Haltewinkel
- Verschraubter Haltewinkel für feste und schnelle Montage
- Minimaler Montageabstand (10 cm bei 15 dB Entkopplung)
- Metallische Flächen in Strahlernähe sollten vermieden werden
- Strahler ist in einem Kunststoffrohr geschützt untergebracht
- HF-Kabel ist fest mit der Antenne verbunden
- Die Antenne weist eine Rundstrahlcharakteristik auf
- Für MIMO-Anwendungen sind 2 Antennen erforderlich
- Kabeltyp: Low Loss
- Dienste: UMTS, Bluetooth, 868MHz, 2G, 5G, GSM, 4G, LTE, WLAN, ISM868, 3G
- Kabellänge: 3 m
- Konnektoren: SMA(m

Maße:
- Breite: 25 mm
- Höhe: 193 mm
- Länge: 25 mm
- Gewicht: 0.281 kg

Für manche Router werden zusätzlich folgende Adapter notwendig:
- neuere Modelle mit TS-9 Anschluss: 8671
- ältere Modelle mit CRC-9 Anschluss: 8672

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 4934.04 Stationsantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für Energie- und Wasserversorger, Smart Metering und Smart Grids. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Multiband-Stationsantenne 4934.04 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Mobilfunk, LoRa, Bluetooth und WLAN auf. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 4934.04 Multibandantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter GSM (2G), UMTS (3G), LTE (4G), 5G, 868 MHz (LoRa), Bluetooth und WLAN.

- Im Mobilfunkbereich stehen die Dienste 2G/3G/4G/5G zur Verfügung (735 – 960 MHz; 1544 – 3194 MHz; 3400 – 3800 MHz)
- Im LoRa Band wird die Frequenz 868 MHz genutzt
- Das lokale Funknetz (Bluetooth, WLAN, WiFi) wird in den Frequenzbändern 2400 – 2500 MHz aufgebaut

Besondere Merkmale und Eigenschaften
- Stationäre Antenne für den Mobilfunkempfang
- Für den Innen- und Außenbereich verwendbar
- Ist in diversen Kabellängen verfügbar
- Vertikale Montage mittels Haltewinkel
- Verschraubter Haltewinkel für feste und schnelle Montage
- Minimaler Montageabstand (10 cm bei 15 dB Entkopplung)
- Metallische Flächen in Strahlernähe sollten vermieden werden
- Strahler ist in einem Kunststoffrohr geschützt untergebracht
- HF-Kabel ist fest mit der Antenne verbunden
- Die Antenne weist eine Rundstrahlcharakteristik auf
- Für MIMO-Anwendungen sind 2 Antennen erforderlich
- Kabeltyp: Low Loss
- Dienste: UMTS, Bluetooth, 868MHz, 2G, 5G, GSM, 4G, LTE, WLAN, ISM868, 3G
- Kabellänge: 5 m
- Konnektoren: SMA(m)

Maße:
- Breite: 25 mm
- Höhe: 193 mm
- Länge: 25 mm
- Gewicht: 0.281 kg

Für manche Router werden zusätzlich folgende Adapter notwendig:
- neuere Modelle mit TS-9 Anschluss: 8671
- ältere Modelle mit CRC-9 Anschluss: 8672

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 4579.02 Klebeantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Klebeantenne 4579.02 baut zuverlässige, leistungsstarke Funkverbindungen im Bereich Mobilfunk, Navigation und WLAN auf und ist für den mobilen Einsatz im Innenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 4579.02 Multibandantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter GSM (2G), UMTS (3G), LTE (4G), 5G, GNSS (BEIDOU, GALILEO, GLONASS, GNSS, GPS) und WLAN/WiFi

Im Mobilfunkbereich stehen die Dienste 2G/3G/4G (698 - 960 MHz; 1710 - 2170 MHz und 2500 - 3800 MHz) zur Verfügung Die ATTB 4579.02 Klebeantenne ist darüber hinaus auch für den Empfang von GNSS-Navigationssignalen ausgelegt (1562 MHz - 1612 MHz)
Den lokalen Funknetzen (WLAN/WiFi) werden in den Frequenzbändern 2400 - 2500 MHz und 5100 - 5800 MHz aufgebaut

Besondere Merkmale und Eigenschaften

- Glasklebeantenne für den Mobilfunkempfang
- Glasklebe-Innenantenne zur Klebebefestigung an der Frontscheibe oder an Seitenscheibe
- 2-Anschlüsse Mobilfunk MIMO 5G/4G/3G/2G oder wahlweise 2-Anschlüsse WLAN/WiFi oder nutzbar als Kombination aus beiden Betriebs-Bereichen
- Aktive GNSSS-Antenne (GPS/GLONASS/Galileo/Beidou)
- Stromversorgung des Verstärkers nur über Innenleiter des GPS-Anschlusses
- MIMO bis 3,8 GHz
- 2 SAW Filter bei GNSS
- Diagnosefunktion bei GNSS und GSM/LTE
- Einfachere und Geringer Montageaufwand (Klebebefestigung)
- Kabeltyp: RG 174
- Dienste: 2G, 3G, 4G, 5G, BEIDOU, GALILEO, GLONASS, GNSS, GPS, GSM, LTE, UMTS, WLAN
- Kabellänge: 2 m
- Konnektoren: SMA(m)

Maße:
Breite: 93 mm
Höhe: 9 mm
Länge: 65 mm
Gewicht: 0.1 kg

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 4579.01 Klebeantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Klebeantenne 4579.01 baut zuverlässige, leistungsstarke Funkverbindungen im Bereich Mobilfunk, Navigation und WLAN auf und ist für den mobilen Einsatz im Innenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 4579.01 Multibandantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter GSM (2G), UMTS (3G), LTE (4G), 5G, GNSS (BEIDOU, GALILEO, GLONASS, GNSS, GPS) und WLAN/WiFi.

Im Mobilfunkbereich stehen die Dienste 2G/3G/4G (698 - 960 MHz; 1710 - 2170 MHz und 2500 - 3800 MHz) zur Verfügung Die ATTB 4579.01 Klebeantenne ist darüber hinaus auch für den Empfang von GNSS-Navigationssignalen ausgelegt (1562 MHz - 1612 MHz)
Den lokalen Funknetzen (WLAN/WiFi) werden in den Frequenzbändern 2400 - 2500 MHz und 5100 - 5800 MHz aufgebaut

Besondere Merkmale und Eigenschaften

- Glasklebeantenne für den Mobilfunkempfang
- Glasklebe-Innenantenne zur Klebebefestigung an der Frontscheibe oder an Seitenscheibe
- 2-Anschlüsse Mobilfunk MIMO 5G/4G/3G/2G oder wahlweise 2-Anschlüsse WLAN/WiFi oder nutzbar als Kombination aus beiden Betriebs-Bereichen
- Aktive GNSSS-Antenne (GPS/GLONASS/Galileo/Beidou)
- Stromversorgung des Verstärkers nur über Innenleiter des GPS-Anschlusses
- MIMO bis 3,8 GHz
- 2 SAW Filter bei GNSS
- Diagnosefunktion bei GNSS und GSM/LTE
- Einfachere und Geringer Montageaufwand (Klebebefestigung)
- Kabeltyp: RG 174
- Dienste: 2G, 3G, 4G, 5G, BEIDOU, GALILEO, GLONASS, GNSS, GPS, GSM, LTE, UMTS, WLAN
- Kabellänge: 2 m
- Konnektoren: FAKRA(f) C, FAKRA(f) D

Maße:
Breite: 65 mm
Höhe: 9 mm
Länge: 93 mm
Gewicht: 0.11 kg

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 4934.05 Stationsantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für Energie- und Wasserversorger, Smart Metering und Smart Grids. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Multiband-Stationsantenne 4934.05 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Mobilfunk, LoRa, Bluetooth und WLAN auf. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 4934.05 Multibandantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter GSM (2G), UMTS (3G), LTE (4G), 5G, 868 MHz (LoRa), Bluetooth und WLAN.

- Im Mobilfunkbereich stehen die Dienste 2G/3G/4G/5G zur Verfügung (735 – 960 MHz; 1544 – 3194 MHz; 3400 – 3800 MHz)
- Im LoRa Band wird die Frequenz 868 MHz genutzt
- Das lokale Funknetz (Bluetooth, WLAN, WiFi) wird in den Frequenzbändern 2400 – 2500 MHz aufgebaut

Besondere Merkmale und Eigenschaften
- Für den Innen- und Außenbereich verwendbar
- Ist in diversen Kabellängen verfügbar
- Vertikale Montage mittels Haltewinkel
- Verschraubter Haltewinkel für feste und schnelle Montage
- Minimaler Montageabstand (10 cm bei 15 dB Entkopplung)
- Metallische Flächen in Strahlernähe sollten vermieden werden
- Strahler ist in einem Kunststoffrohr geschützt untergebracht
- HF-Kabel ist fest mit der Antenne verbunden
- Die Antenne weist eine Rundstrahlcharakteristik auf
- Für MIMO-Anwendungen sind 2 Antennen erforderlich
- Kabeltyp: Low Loss
- Dienste: UMTS, Bluetooth, 868MHz, 2G, 5G, GSM, 4G, LTE, WLAN, ISM868, 3G
- Kabellänge: 10 m
- Konnektoren: SMA(m)

Maße:
- Breite: 25 mm
- Höhe: 193 mm
- Länge: 25 mm
- Gewicht: 0.575 kg

Für manche Router werden zusätzlich folgende Adapter notwendig:
- neuere Modelle mit TS-9 Anschluss: 8671
- ältere Modelle mit CRC-9 Anschluss: 8672

Dachantenne mit folgenden Funktionen und Eigenschaften:
- Mobilfunk im 5G-Bereich
- Funkbereich WLAN/ Bluetooth
- Aktive GPS/ GLONASS-Antenne (Phantomspeisung)
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand - nur eine Montagebohrung für 3 Funktionen
- Kabeltyp: RG 174
- Dienste: UMTS, GLONASS, 2G, 5G, GSM, 4G, GNSS, LTE, GPS, WLAN, 3G
- Konnektoren: FAKRA(m) D, FAKRA(f) I, FAKRA(m) C

Zusatzinformationen:
- Montage: Dachmontage
- Zusatzinfo: Kombi-Dachantenne
- Kategorie/Besonderheit: 2 SAW (Surface Acoustic Wave) Filter bei GNSS, Diagnosefunktion bei GNSS, 5G und WLAN/WiFi

Maße:
- Breite: 55 mm
- Höhe: 78 mm
- Länge: 103 mm
- Gewicht: 0.155 kg

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 4934.06 Stationsantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für Energie- und Wasserversorger, Smart Metering und Smart Grids. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Multiband-Stationsantenne 4934.06 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Mobilfunk, LoRa, Bluetooth und WLAN auf. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 4934.06 Multibandantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter GSM (2G), UMTS (3G), LTE (4G), 5G, 868 MHz (LoRa), Bluetooth und WLAN.

- Im Mobilfunkbereich stehen die Dienste 2G/3G/4G/5G zur Verfügung (735 – 960 MHz; 1544 – 3194 MHz; 3400 – 3800 MHz)
- Im LoRa Band wird die Frequenz 868 MHz genutzt
- Das lokale Funknetz (Bluetooth, WLAN, WiFi) wird in den Frequenzbändern 2400 – 2500 MHz aufgebaut

Besondere Merkmale und Eigenschaften
- Für den Innen- und Außenbereich verwendbar
- Ist in diversen Kabellängen verfügbar
- Vertikale Montage mittels Haltewinkel
- Verschraubter Haltewinkel für feste und schnelle Montage
- Minimaler Montageabstand (10 cm bei 15 dB Entkopplung)
- Metallische Flächen in Strahlernähe sollten vermieden werden
- Strahler ist in einem Kunststoffrohr geschützt untergebracht
- HF-Kabel ist fest mit der Antenne verbunden
- Die Antenne weist eine Rundstrahlcharakteristik auf
- Für MIMO-Anwendungen sind 2 Antennen erforderlich
- Kabeltyp: Low Loss
- Dienste: UMTS, Bluetooth, 868MHz, 2G, 5G, GSM, 4G, LTE, WLAN, ISM868, 3G
- Kabellänge: 15 m
- Konnektoren: SMA(m)

Maße:
- Breite: 25 mm
- Höhe: 193 mm
- Länge: 25 mm
- Gewicht: 0.788 kg

Für manche Router werden zusätzlich folgende Adapter notwendig:
- neuere Modelle mit TS-9 Anschluss: 8671
- ältere Modelle mit CRC-9 Anschluss: 8672

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 4934.07 Stationsantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für Energie- und Wasserversorger, Smart Metering und Smart Grids. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Multiband-Stationsantenne 4934.07 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Mobilfunk, LoRa, Bluetooth und WLAN auf. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 4934.07 Multibandantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter GSM (2G), UMTS (3G), LTE (4G), 5G, 868 MHz (LoRa), Bluetooth und WLAN.

- Im Mobilfunkbereich stehen die Dienste 2G/3G/4G/5G zur Verfügung (735 – 960 MHz; 1544 – 3194 MHz; 3400 – 3800 MHz)
- Im LoRa Band wird die Frequenz 868 MHz genutzt
- Das lokale Funknetz (Bluetooth, WLAN, WiFi) wird in den Frequenzbändern 2400 – 2500 MHz aufgebaut

Besondere Merkmale und Eigenschaften
- Für den Innen- und Außenbereich verwendbar
- Ist in diversen Kabellängen verfügbar
- Vertikale Montage mittels Haltewinkel
- Verschraubter Haltewinkel für feste und schnelle Montage
- Minimaler Montageabstand (10 cm bei 15 dB Entkopplung)
- Metallische Flächen in Strahlernähe sollten vermieden werden
- Strahler ist in einem Kunststoffrohr geschützt untergebracht
- HF-Kabel ist fest mit der Antenne verbunden
- Die Antenne weist eine Rundstrahlcharakteristik auf
- Für MIMO-Anwendungen sind 2 Antennen erforderlich
- Kabeltyp: Low Loss
- Dienste: UMTS, Bluetooth, 868MHz, 2G, 5G, GSM, 4G, LTE, WLAN, ISM868, 3G
- Kabellänge: 20 m
- Konnektoren: SMA(m)

Maße:
- Breite: 25 mm
- Höhe: 193 mm
- Länge: 25 mm
- Gewicht: 0.988 kg

Für manche Router werden zusätzlich folgende Adapter notwendig:
- neuere Modelle mit TS-9 Anschluss: 8671
- ältere Modelle mit CRC-9 Anschluss: 8672

Für Reisemobile oder Wohnanhänger, die durchwegs aus GFK bestehen z. B. Euramobil, Forster, Spoiler von Teilintegrierten
Die Folienantenne wird im Innenraum gegen die Außenwand des Reisemobils z. B. hinter der Vertäfelung geklebt. Sie funktioniert sehr gut bei Fahrzeugen mit GFK-Hochdach, Reisemobilen mit GFK-Wänden oder bei Teilintegrierten im Frontspoiler. Auf der Rückseite der Folienantenne befindet sich eine starkhaftende Klebefläche. Vor dem Festkleben kann der jeweilige Bauraum getestet werden, indem die Folienantenne mit Klebestreifen auf den gewünschten Platz befestigt wird.

Einfache Montage durch Aufkleben von innen, keine Löcher bohren und somit keine Dichtigkeitsprobleme (Garantie).

LTE/WLAN Antenne als Innenantenne zur Befestigung an GFK Wand oder Fenster für das CamperNet oder baugleiche Router
Anschlüsse: 2 mal SMA Stecker

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 3799_02 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Kombiflex-Dachantenne 3799_02 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Rundfunk, Mobilfunk und Navigation auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 3799_02 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB, GSM, UMTS, LTE, 5G und GNSS.

- Im Rundfunkbereich können AM (0,1 -16 MHz), FM (87,5 - 108 MHz) und DAB (174 - 237 Mhz) empfangen werden - Im Mobilfunkbereich kann diese Antenne für den Empfang von 5G (698 - 960 MHz, 1450 - 3800MHz) eingesetzt werden - Die ATTB 3799.02 Dachantenne ist darüber hinaus auch für den Empfang von GNSS Navigationssignalen ausgelegt (1575,42 Mhz; 1602 - 1610 Mhz)

Besondere Merkmale und Eigenschaften
- Aktiver und rauscharmer Rundfunkempfang (AM, FM)
- Aktiver und rauscharmer DAB-Empfang in den Bereichen B III und L-Band
- Mobilfunkempfang in den Frequenzbereichen GSM, UMTS und LTE
- Aktive GNSS-Antenne (Phantom-Stromspeisung)
- Diagnose mittels 10 kO an allen Anschlüssen möglich
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
-Geringer Montageaufwand (nur eine Montagebohrung für 4 Funktionen)
- Dienste: UMTS, AM/FM, 2G, 5G, GSM, 4G, GNSS, LTE, GPS, DAB, 3G
- Konnektoren: FAKRA(m) D, FAKRA(m) G, FAKRA(m) B, FAKRA(m) C

Zusätzliche Informationen und Hinweise
- Die ATTB 3799_02 Dachantenne gibt es auch im Set für den Einbau in GFK-Wohnmobilen (3799_30)
- Für die ATTB 3799.02 Dachantenne gibt es einen Ersatzstab (4626_11; für USA/ Kanada 4660_11)
- Wenn das AM/FM-Radio keine Phantomspeisung zur Verfügung stellt, ist eine externe Spannungszufuhr mittels Spannungsadapter notwendig
- Optional kann der Stab 4660_11 zum Empfang des Wetterbandes WX genutzt werden. Dadurch ist dann aber kein DAB-Empfang mehr möglich.

Maße:
- Breite: 55 mm
- Höhe: 301 mm
- Länge: 103 mm
- Gewicht: 0.197 kg

Für Reisemobile oder Wohnanhänger, die ein Metalldach besitzen
z. B. Kastenwagen, Concorde, Fendt Wohnanhänger
Die Dachfinne ist eine 2x2 LTE & WLAN Multiband-MIMO-Antenne speziell für den Verbau auf Kastenwägen ausgelegt. Höchste Reichweite, hohe Datenrate und bester Empfang gepaart mit formschönem Design.
Kabelführung: zentral nach unten

Geeignet für Metalldächer. Aerodynamisch für Reisegeschwindigkeiten über 120 km/h

Für Reisemobile oder Wohnanhänger mit einem Hagelschutz- / Metall- / GFK-Dach
z. B. Fendt, Knaus, Hymer
Die Dachantenne ist eine Multiband-MIMO-Antenne für Mobilfunk und WLAN. Höchste Reichweite, hohe Datenrate und besten Empfang bietet die patentierte Antennenstruktur zusammen mit speziellen Filterbausteinen.
Die Dachantenne mit zentraler Kabelführung ist eigens für die Montage über dem Dachdurchbruch im Wohnmobil vorgesehen. Die Unterseite der Antenne wird mit Montagekleber versehen und auf das vorgebohrte Loch im Wohnmobildach geklebt. Die karosserieunabhängige Antenne muss nicht mit dem Dach verschraubt werden und benötigt auch keine Metallplatte unter ihr für einen guten Empfang.

Vorteil
Kann direkt auf das Dach geklebt werden ohne zusätzliche Metallplatte.
Kabelführung zentral: Antenne sitzt auf dem Dachdurchbruch für die Antennenkabel und dichtet diesen ab.
Kabellänge: 1,5m

Die Dachantenne funktioniert auf jedem Dach, egal ob Hagelschutzdach, Metall, GFK oder Holz.

Für Reisemobile oder Wohnanhänger mit einem Hagelschutz- / Metall- / GFK-Dach
z. B. Fendt, Knaus, Hymer
Die Dachantenne ist eine Multiband-MIMO-Antenne für Mobilfunk und WLAN. Höchste Reichweite, hohe Datenrate und besten Empfang bietet die patentierte Antennenstruktur zusammen mit speziellen Filterbausteinen.
Die Dachantenne mit zentraler Kabelführung ist eigens für die Montage über dem Dachdurchbruch im Wohnmobil vorgesehen. Die Unterseite der Antenne wird mit Montagekleber versehen und auf das vorgebohrte Loch im Wohnmobildach geklebt. Die karosserieunabhängige Antenne muss nicht mit dem Dach verschraubt werden und benötigt auch keine Metallplatte unter ihr für einen guten Empfang.

Vorteil
Kann direkt auf das Dach geklebt werden ohne zusätzliche Metallplatte.

Kabelführung seitlich: Antennenkabel werden in einem Schutzrohr (ca 1,2m Länge) zur nächstgelegenen freien Dachdurchführung geleitet.
Kabellänge: 3m

Die Dachantenne funktioniert auf jedem Dach, egal ob Hagelschutzdach, Metall, GFK oder Holz.

Für Reisemobile oder Wohnanhänger mit einem Hagelschutz- oder GFK-Dach
z. B. Fendt, Knaus, Hymer
Die Dachantenne 4x4 unterscheidet sich durch zwei weitere 5G-Antennen von der Dachantenne 2x2. Damit ist sie die erste Wahl für das CAMPERNET Pro 5G.
Die Dachantenne mit zentraler Kabelführung ist eigens für die Montage über dem Dachdurchbruch im Wohnmobil vorgesehen. Die Unterseite der Antenne wird mit Montagekleber versehen und auf das vorgebohrte Loch im Wohnmobildach geklebt. Die karosserieunabhängige Antenne muss nicht mit dem Dach verschraubt werden und benötigt auch keine Metallplatte unter ihr für einen guten Empfang.

Vorteil
Kann direkt auf das Dach geklebt werden ohne zusätzliche Metallplatte.

Kabelführung seitlich: Antennenkabel werden in einem Schutzrohr (ca 1,2m Länge) zur nächstgelegenen freien Dachdurchführung geleitet.
Kabellänge: 3m

Die Dachantenne funktioniert auf jedem Hagelschutzdach, egal ob Metall, GFK oder Holz.

Wie bereits ausführlich erklärt, ist sehr guter Empfang nur möglich, wenn die Antenne auf einer leitenden Metallfläche montiert wird. Man kann diese Dachhauben direkt auf das Dach aufkleben, wenn sich unter der Dachhaube die Möglichkeit bietet, die Kabel in das Fahrzeuginnere zu führen.

Zuerst wird die Hauptantenne mit der Dachhaube verschraubt, danach erfolgt die Bohrung für die zweite Antenne am Rande der Haube und die Bohrung einer Dachdurchführung für die Durchführung der 30 cm langen Kabel der Antenne in das Fahrzeuginnere.

Für die Verklebung und Abdichtung der Kunststoff-Dachhaube empfehlen wir das Klebeset (DN-SetMS5). Der Artikel sind nicht im Lieferumfang enthalten und muss separat bestellt werden.

In der Grundvariante mit 6,5 m Kabel sind die Kabel mit DIN/SMB Anschlüssen versehen. Bei den längeren Varianten kommen unsere UNI Kabelsets mit mehreren Adaptern für nahezu 99% aller Radios zum Einsatz.
Bitte beachten Sie, dass im Servicefall die Verklebung der Dachhaube gelöst werden muss, um die Antenne auszutauschen!

Zum Produkt:

Groundplane für GFK Dachaufbauten. Die Kunststoff-Dachhaube mit innenliegender Metallplatte stellt den notwendigen Gegenpol für die optimale Funktion von Autoradioantennen auf GFK-Dächern her.
Die Dachhaube wird verklebt und kann auch verschraubt werden. Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5.

Lieferumfang:

1 Kunststoffdachhaube mit innenliegender Metallplatte
1 Antenne für FM/UKW/GPS GLONASS/LTE
1 Antenne für WLAN/LTE/GPS
1 Bohrlochadapter, 1 Staubschutzdichtung
1 Anschlusskabel 6,5 m mit Fakra Buchse (für UKW)
1 Phantomadapter für UKW mit Fakra Stecker auf ISO Stecker bzw. DIN Stecker
1 Anschlusskabel 6,5 m mit SMB Stecker (für DAB+)
1 Anschlusskabel 6,5 m mit FAKRA Buchse (für GPS/GLONASS)
4 Kabel für Wlan/LTE/GPS a´1,5 m mit Fakra Buchsen
Hinweis: Für das Campernet werden noch Adapter 2*8528 / 1*8674 und 1*8476 benötigt!

Dachantenne 1 mit folgenden Funktionen und Eigenschaften:

- Rundfunkempfang, aktiv und rauscharm für AM/FM
- DAB+-Empfang, aktiv und rauscharm in dem Bereich B III, L-Band
- Mobilfunk in Frequenzbereichen GSM 900/1800, UMTS und LTE
- aktive GNSS-Antenne (Phantom Stromspeisung)
- Diagnose mittels 10 kOhm an allen Anschlüssen möglich
- geräuscharmer Antennenstab
- geringe Einbautiefe (15 mm)
- geringer Montageaufwand - nur eine Montagebohrung für 4 Funktionen
- die Antenne wird für UKW mit dem beiliegenden Phantomadapter versorgt. Im DAB+ Bereich muss die Phantomspannung im Autoradio eingeschaltet werden.

Dachantenne 2:

- Mobilfunk im GSM 2G, UMTS 3G, LTE 4G Bereich
- Funkbereich WLAN/ Bluetooth
- aktive GPS/ GLONASS-Antenne (Phantomspeisung)
- geringe Einbautiefe (15 mm)
- geringer Montageaufwand
- nur eine Montagebohrung für 3 Funktionen

Kabelset, bestehend aus 3 Antennenkabel mit Fakra Farbkodierungen für ATTB Antennen mit UKW und DAB+
Inhalt:
- 6,5 Meter Fakra Buchse - Fakra Buchse, Fakra B, beige
- 1 Phantomadapter Fakra Stecker auf ISO Stecker bzw. DIN Stecker
- 6,5 Meter Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau
- 6,5 Meter Fakra Buchse - Fakra Buchse, blau
- 2 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, lila für LTE
- 1 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, beige für WLAN
- 1 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, blau für GPS

Maße: 38,5 * 38,5 * 3,5 cm

Originalartikelnummer der Antenne: 3799.30

Wie bereits ausführlich erklärt, ist sehr guter Empfang nur möglich, wenn die Antenne auf einer leitenden Metallfläche montiert wird. Man kann diese Dachhauben direkt auf das Dach aufkleben, wenn sich unter der Dachhaube die Möglichkeit bietet, die Kabel in das Fahrzeuginnere zu führen.

Zuerst wird die Hauptantenne mit der Dachhaube verschraubt, danach erfolgt die Bohrung für die zweite Antenne am Rande der Haube und die Bohrung einer Dachdurchführung für die Durchführung der 30 cm langen Kabel der Antenne in das Fahrzeuginnere.

Für die Verklebung und Abdichtung der Kunststoff-Dachhaube empfehlen wir das Klebeset (DN-SetMS5). Der Artikel sind nicht im Lieferumfang enthalten und muss separat bestellt werden.

Bitte beachten Sie, dass im Servicefall die Verklebung der Dachhaube gelöst werden muss, um die Antenne auszutauschen!

Zum Produkt:

Groundplane für GFK Dachaufbauten. Die Kunststoff-Dachhaube mit innenliegender Metallplatte stellt den notwendigen Gegenpol für die optimale Funktion von Autoradioantennen auf GFK-Dächern her.
Die Dachhaube wird verklebt und kann auch verschraubt werden. Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5.

Lieferumfang:

1 Kunststoffdachhaube mit innenliegender Metallplatte
1 Antenne für FM/UKW/GPS GLONASS/LTE
1 Antenne für WLAN/LTE/GPS
1 Bohlochadapter, 1 Staubschutzdichtung
1 Anschlusskabel 7,5 m mit Fakra Buchse (für UKW)
1 Phantomadapter für UKW mit Fakra Stecker auf ISO Stecker bzw. DIN Stecker
1 Anschlusskabel 7,5 m mit SMB Stecker (für DAB+)
1 Anschlusskabel 7,5 m mit FAKRA Buchse (für GPS/GLONASS)
4 Kabel für Wlan/LTE/GPS a´1,5 m mit Fakra Buchsen
Hinweis: Für das Campernet werden noch Adapter 2*8528 / 1*8674 und 1*8476 benötigt!

Dachantenne 1 mit folgenden Funktionen und Eigenschaften:

- Rundfunkempfang, aktiv und rauscharm für AM/FM
- DAB+-Empfang, aktiv und rauscharm in dem Bereich B III, L-Band
- Mobilfunk in Frequenzbereichen GSM 900/1800, UMTS und LTE
- aktive GNSS-Antenne (Phantom Stromspeisung)
- Diagnose mittels 10 kOhm an allen Anschlüssen möglich
- geräuscharmer Antennenstab
- geringe Einbautiefe (15 mm)
- geringer Montageaufwand - nur eine Montagebohrung für 4 Funktionen
- die Antenne wird für UKW mit dem beiliegenden Phantomadapter versorgt. Im DAB+ Bereich muss die Phantomspannung im Autoradio eingeschaltet werden.

Dachantenne 2:

- Mobilfunk im GSM 2G, UMTS 3G, LTE 4G Bereich
- Funkbereich WLAN/ Bluetooth
- aktive GPS/ GLONASS-Antenne (Phantomspeisung)
- geringe Einbautiefe (15 mm)
- geringer Montageaufwand
- nur eine Montagebohrung für 3 Funktionen

Kabelset, bestehend aus 3 Antennenkabel mit Fakra Farbkodierungen für ATTB Antennen mit UKW und DAB+
Inhalt:
- 7,5 Meter Fakra Buchse - Fakra Buchse, Fakra B, beige
- 1 Phantomadapter Fakra Stecker auf ISO Stecker bzw. DIN Stecker
- 7,5 Meter Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau
- 7,5 Meter Fakra Buchse - Fakra Buchse, blau
- 1 Adapter Fakra Stecker - GT5 Buchse (für Kenwood, Clarion, Alpine Navigationen)
- 1 Adapter Fakra Stecker - GT16 Buchse (für Pioneer Navigationen)
- 2 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, lila für LTE
- 1 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, beige für WLAN
- 1 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, blau für GPS

Maße: 38,5 * 38,5 * 3,5 cm

Wie bereits ausführlich erklärt, ist sehr guter Empfang nur möglich, wenn die Antenne auf einer leitenden Metallfläche montiert wird. Man kann diese Dachhauben direkt auf das Dach aufkleben, wenn sich unter der Dachhaube die Möglichkeit bietet, die Kabel in das Fahrzeuginnere zu führen.

Zuerst wird die Hauptantenne mit der Dachhaube verschraubt, danach erfolgt die Bohrung für die zweite Antenne am Rande der Haube und die Bohrung einer Dachdurchführung für die Durchführung der 30 cm langen Kabel der Antenne in das Fahrzeuginnere.

Für die Verklebung und Abdichtung der Kunststoff-Dachhaube empfehlen wir das Klebeset (DN-SetMS5). Der Artikel sind nicht im Lieferumfang enthalten und muss separat bestellt werden.

Bitte beachten Sie, dass im Servicefall die Verklebung der Dachhaube gelöst werden muss, um die Antenne auszutauschen!

Zum Produkt:

Groundplane für GFK Dachaufbauten. Die Kunststoff-Dachhaube mit innenliegender Metallplatte stellt den notwendigen Gegenpol für die optimale Funktion von Autoradioantennen auf GFK-Dächern her.
Die Dachhaube wird verklebt und kann auch verschraubt werden. Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5.

Lieferumfang:

1 Kunststoffdachhaube mit innenliegender Metallplatte
1 Antenne für FM/UKW/GPS GLONASS/LTE
1 Antenne für WLAN/LTE/GPS
1 Bohlochadapter, 1 Staubschutzdichtung
1 Anschlusskabel 10 m mit Fakra Buchse (für UKW)
1 Phantomadapter für UKW mit Fakra Stecker auf ISO Stecker bzw. DIN Stecker
1 Anschlusskabel 10 m mit SMB Stecker (für DAB+)
1 Anschlusskabel 10 m mit FAKRA Buchse (für GPS/GLONASS)
4 Kabel für Wlan/LTE/GPS a´1,5 m mit Fakra Buchsen
Hinweis: Für das Campernet werden noch Adapter 2*8528 / 1*8674 und 1*8476 benötigt!

Dachantenne 1 mit folgenden Funktionen und Eigenschaften:

- Rundfunkempfang, aktiv und rauscharm für AM/FM
- DAB+-Empfang, aktiv und rauscharm in dem Bereich B III, L-Band
- Mobilfunk in Frequenzbereichen GSM 900/1800, UMTS und LTE
- aktive GNSS-Antenne (Phantom Stromspeisung)
- Diagnose mittels 10 kOhm an allen Anschlüssen möglich
- geräuscharmer Antennenstab
- geringe Einbautiefe (15 mm)
- geringer Montageaufwand - nur eine Montagebohrung für 4 Funktionen
- die Antenne wird für UKW mit dem beiliegenden Phantomadapter versorgt. Im DAB+ Bereich muss die Phantomspannung im Autoradio eingeschaltet werden.

Dachantenne 2:

- Mobilfunk im GSM 2G, UMTS 3G, LTE 4G Bereich
- Funkbereich WLAN/ Bluetooth
- aktive GPS/ GLONASS-Antenne (Phantomspeisung)
- geringe Einbautiefe (15 mm)
- geringer Montageaufwand
- nur eine Montagebohrung für 3 Funktionen

Kabelset, bestehend aus 3 Antennenkabel mit Fakra Farbkodierungen für ATTB Antennen mit UKW und DAB+
Inhalt:
- 10 Meter Fakra Buchse - Fakra Buchse, Fakra B, beige
- 1 Phantomadapter Fakra Stecker auf ISO Stecker bzw. DIN Stecker
- 10 Meter Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau
- 10 Meter Fakra Buchse - Fakra Buchse, blau

- 1 Adapter Fakra Stecker - GT5 Buchse (für Kenwood, Clarion, Alpine Navigationen)
- 1 Adapter Fakra Stecker - GT16 Buchse (für Pioneer Navigationen)
- 2 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, lila für LTE
- 1 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, beige für WLAN
- 1 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, blau für GPS

Adapter für UKW:
- Adapter mit Lowloss Fakra Kabel - DIN Stecker
- Adapter mit Lowloss Fakra Kabel - ISO Stecker

GPS Set:

- 10 Meter RG174 Kabel Fakra Buchse - Fakra Buchse, Fakra C, blau
- Adapter RG174 Fakra Stecker - GT5 Buchse für den GPS Anschluss von z.B. Alpine, Kenwood und Clariongeräten.
- Adapter RG174 Fakra Stecker - GT16 Buchse für den GPS Anschluss von z.B. Pioneergeräten

Routerkabel:
- 4 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse

Maße: 38,5 * 38,5 * 3,5 cm

Originalartikelnummer der Antenne: 3799.30

1 Antenne für alle Funktionen!
Dieses Set ist für Fahrzeug mit Metalldach zusammengestellt und wird ohne extra Metallplatte als Gegenpol zur Antenne geliefert. Die Antenne muss so auf das Metalldach montiert werden, dass die Verschraubung der Antenne elektrischen Kontakt zum Fahrzeugdach hat.

Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über UMTS, LTE und 5G oder WLAN. GPS/GNSS Funktion für Navigation oder Router. Die Antenne ist jetzt schon in der Lage für 5G Empfang! Auch wenn sie jetzt noch einen LTE Router betreiben ist bei Neuanschaffung eines 5G Routers die Antenne darauf vorbereitet.

Panorama Antenne passend für alle LTE und 5G Router.

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch das mitgelieferte Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Gegenpol bekommen, d.h. auf Metall montiert werden. dieses Set ist für Katenwagen mit Metalldach. Wir liefern dazu also keine Edelstahlplatte.

Insbesondere für RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.

Die Antenne zeichnet sich aus durch 2 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio UWK/DAB+ Anwendung.

Technische Daten:

Farbe: schwarz

Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz

Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W

Befestigung: 1-Loch Montage 18mm

Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm Material: ASA schwarz

Kabellänge 300mm
Stecker:
2 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)

Kabelsatz:
Die Antenne wird mit einem aus 5 Kabeln bestehenden Kabelsatz für die o.g. Router in der Länge von je 1,5 Meter ausgeliefert:
2 x LTE mit SMA Stecker
2 x WLAN mit SMA RP Stecker
1 x GPS mit SMA Stecker

Lieferumfang:

- Panoramaantenne PAN-ANT215B mit Kabelsatz 1,5 m
- PAN-ANT287 Ergänzungssatz UKW/DAB+ mit 7,5 m Kabel
- UNI-3L750, GPS Kabelsatz für Navigation
- Adapter 8441 für GPS Nutzung der Antenne für die Navigation
- Knickgelenk 4615_01
Hinweis: Der GPS Anschluss der Antenne kann dann wahlweise für 1 Navigation oder für die GPS Funktion eines Routers verwendet werden.

Mit dem CAMPERNET Evo erhalten Sie ein leistungsstarkes LTE-CAT12-Modem. Die maximal mögliche Datenrate von 600 MBit/s übersteig t die meisten DSL-Anschlüsse und ist somit vollkommen ausreichend für norma-le Anwendungen. Es deckt alle Mobilfunkbänder der Region EMEA (Europa, Mittlerer Osten, Afrika) ab. Also auch das beliebte Land Spanien und Ma-rokko. Besonderheiten vom CAMPERNET:
• Das CAMPERNET hat zwei Micro SIM-Kartenslots. Durch drücken mit dem Finger auf die SIM-Karte, wird diese ausgeworfen. Das CAMPERNET signalisiert mit der Statusleuchte, ob die eingelegte SIM-Karte erfolgreich erkannt wurde.
• Automatische SIM-Karten Erkennung, alternativ manueller APN.
• Automatisches Umschalten beim SIM-Wechsel.
• SIM-Karten werden gespeichert, keine weitere PIN-Eingabe notwendig.
• Fallback von FreeWiFi auf zuletzt verwendete SIM, unterbrechungsfreies Surfen.
• unterstützt VPN / SSH Verbindungen, wichtig für Home Office.
• Datensparfunktion
Bei schneller Internetverbindung übertragen Streaminganbieter wie YouTu-be die höchstmögliche Auflösung. Für Campingfernseher mit geringer Bild-diagonale ist eine normale Auflösung ausreichend. Mit der Datensparfunk-tion wird die Datenrate für das jeweilige Gerät begrenzt. Das spart Daten-volumen und vor allem Geld.
• Das CAMPERNET bietet Ihnen ultraschnelles WLAN mti WiFi6-Technologie. Im Automatik-Modus verbindet sich das CAMPERNET mit bekann-ten WLANs automatisch wie bei Ihrem Smartphone.
• WiFi6 / WPA3
Mit dem CAMPERNET erhalten Sie einen leistungsstarken WiFi6-Router. Dieser bietet im 2,4-GH-Frequenzbereich 580 Mbit/s und im 5-GHz-Frequenzsbereich schnelle 1.200 MBit/s. Dabei ist für Sie nur ein WLAN sichtbar und das weitere Nutzerhandling übernimmt das CAMPERNET. Dank WiFi 6 ax können bis zu 1.000 Geräte mit dem CAMPERNET verbunden werden, wobei 4 Streams paralell möglich sind. Die aktuellste Verschlüsselungstechnik WPA3 schützt alle Ihre Geräte im Netzwerk.
• WLAN-Hotspots
Mit dem CAMPERNET können Sie jedes freie oder kostenpflichtige CampingplatzWLAN, öffentliche Hotspots sowie passwortgeschützte Netz-werke mit dem CAMPERNET verbinden. Dabei werden Sie automatisch auf die Anmeldeseite des Hotspotbetreibers weitergeleitet (Captive Portal). Das CAMPERNET verfügt über bereits integrierte WLAN-Antennen für gute Innenraumversorgung. Für die Verstärkung des externen WLANs schaltet das CAMPERNET automatisch auf unsere Außenantenne um. Das steigert die Reichweite und optimiert die Datenrate. • Übersichtliche Benutzeroberfläche
Mit der WebApp konfigurieren Sie kinderleicht das CamperNet. Egal, ob Sie SIM-Kartenwechsel oder Wlan-Fishing einrichten, das CamperNet für Sie intuitiv ins Internet.

2x2 MIMO
max. 600Mbit/s (Download)
max. 150Mbit/s (Upload)
LTE-CAT12
Vorbereitet für Upgrade auf Pro-Version
10-mal mehr Leistung als CAMPERNET 1.0

Technische Daten:
Anzahl Rechenkerne: 4
Taktfrequenz pro Kern: 1,3GHz
Arbeitsspeicher: 1GB
Stromverbrauch: typisch 390mA (12V)
Stromanschluss: Industrieklemme, 12V / 24V

Wifi-Standard: Wifi 6
Datengeschwindigkeit: 1,8Gbit/s
Verschlüsselung: WPA3
Wifi-Bänder: ISM-Band 2,4GHz / 5GHz, automatisches Umschalten zwischen den beiden Bändern
Innenraumantenne: im Router integriert
Streams parallel: 4 (4 WLAN Router in einem)
Nutzeranzahl: 1000
Wifi Repeating. ja, auch mit Anmeldeseite / Captive Portal

Anzahl Ethernet-Ports: 4
Kategorie: CAT5e
Datengeschwindigkeit: 1Gbit/s pro Port
WAN-Port: 1 Port für Wifi-Range-Extender, StarLink,... optional auch als zusätzlicher Ethernet-Port

Mobilfunkstandard: CAT12
SMS-Funktion. Empfangen, Senden
USSD-Codes. ja (kommt mit 1. Update)
manuelle APN-Eingabe: ja
automatische APN: über 180 vorkonfigurierte SIM-Karten, Tendenz steigend
Anzahl SIM-Karten: Dual-SIM

WebApp: neues Design, Bedienkonzept wie beim Smartphone, Einstellungen werden in Sekunden übernommen

Sonderfunktionen:
Datensparmodus: Wenn aktiviert, reduziert sich die Datengeschwindigkeit auf den notwendigen Bedarf. Spart Datenvolumen

SIM-Karten-PIN speichern: Pins aller jemals eingelegter SIM-Karten werden gespeichert. Wurde die Pin vergessen, ist das kein Problem. SIM einlegen und lossurfen.

werkzeugloser SIM-Kartentausch: beim Drücken auf eine SIM-Karte, wird sie ausgestoßen

Ein-/Ausschalter per Taster: Mit einem Einbauschalter kann der Router bequem ausgeschaltet werden

Statuslampen deaktivieren: Statuslampen schalten sich automatisch aus oder können manuell ausgeschaltet werde - keine hellen Lichter in der Nacht

Upgrade-Fähigkeit: Leistungssteigerung von Evo zu Pro möglich. Nachrüstung von geplanten Funktionen ebenfalls möglich.

Reparierbarkeit: Beschädigungen können repariert werden ohne ein neues Gerät kaufen zu müssen.

Updates: Sicherheitsoptimierungen oder zusätzliche Funktionen werden ohne Zutun des Kunden aufgespielt.

WAN-Wechsel: Während dem Umschalten zwischen Mobilfunk und externem WLAN ist kein Neustart vom Router mehr notwendig. Verbindung zur WebApp bleibt bestehen.

Antennenanschlüsse: FAKRA, farblich und mechanisch codiert

1 Antenne für alle Funktionen!
Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über UMTS, LTE und 5G oder WLAN. GPS/GNSS Funktion für Navigation oder Router. Die Antenne ist jetzt schon in der Lage für 5G Empfang! Auch wenn sie jetzt noch einen LTE Router betreiben ist bei Neuanschaffung eines 5G Routers die Antenne darauf vorbereitet.

Panorama Antenne passend für alle LTE und 5G Router.

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch das mitgelieferte Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Gegenpol bekommen, d.h. auf Metall montiert werden. Wir liefern dazu eine Edelstahlplatte, weiß pulverlackiert, 40x40 cm mit.

Insbesondere für RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.

Die Antenne zeichnet sich aus durch 2 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio UWK/DAB+ Anwendung.

Technische Daten:

Farbe: schwarz

Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz

Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W

Befestigung: 1-Loch Montage 18mm

Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm Material: ASA schwarz

Kabellänge 300mm
Stecker:
2 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)

Kabelsatz:
Die Antenne wird mit einem aus 5 Kabeln bestehenden Kabelsatz für die o.g. Router in der Länge von je 1,5 Meter ausgeliefert:
2 x LTE mit SMA Stecker
2 x WLAN mit SMA RP Stecker
1 x GPS mit SMA Stecker

Lieferumfang:

- Panoramaantenne PAN-ANT215B mit Kabelsatz 1,5 m
- PAN-ANT287 Ergänzungssatz UKW/DAB+ mit 7,5 m Kabel
- UNI-3L750, GPS Kabelsatz für Navigation
- Adapter 8441 für GPS Nutzung der Antenne für die Navigation
- 15903w, Edelstahlplatte, weiß pulverbeschichtet, 40x40 cm
- Knickgelenk 4615_01
Hinweis: Der GPS Anschluss der Antenne kann dann wahlweise für 1 Navigation oder für die GPS Funktion eines Routers verwendet werden.

1 Antenne für alle Funktionen!
Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über UMTS, LTE und 5G oder WLAN. GPS/GNSS Funktion für Navigation oder Router. Die Antenne ist jetzt schon in der Lage für 5G Empfang! Auch wenn sie jetzt noch einen LTE Router betreiben ist bei Neuanschaffung eines 5G Routers die Antenne darauf vorbereitet.

Panorama Antenne passend für alle LTE und 5G Router.

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch das mitgelieferte Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Gegenpol bekommen, d.h. auf Metall montiert werden. Wir liefern dazu eine Edelstahlplatte, weiß pulverlackiert, 40x40 cm mit.

Insbesondere für RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.

Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio UWK/DAB+ Anwendung.

Technische Daten:

Farbe: schwarz

Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz

Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W

Befestigung: 1-Loch Montage 18mm
Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm Material: ASA schwarz

Kabellänge 300mm
Stecker:
4 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)

Kabelsatz:
Die Antenne wird mit einem aus 7 Kabeln bestehenden Kabelsatz für die o.g. Router in der Länge von je 1,5 Meter ausgeliefert:
4 x LTE mit SMA Stecker
2 x WLAN mit SMA RP Stecker
1 x GPS mit SMA Stecker

Lieferumfang:

- Panoramaantenne PAN-ANT615B mit Kabelsatz 1,5 m
- PAN-ANT287 Ergänzungssatz UKW/DAB+ mit 7,5 m Kabel
- UNI-3L750, GPS Kabelsatz für Navigation
- Adapter 8441 für GPS Nutzung der Antenne für die Navigation
- 15903w, Edelstahlplatte, weiß pulverbeschichtet, 40x40 cm
- Knickgelenk 4615_01
Hinweis: Der GPS Anschluss der Antenne kann dann wahlweise für 1 Navigation oder für die GPS Funktion eines Routers verwendet werden.

1 Antenne für alle Funktionen!
Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über UMTS, LTE und 5G oder WLAN. GPS/GNSS Funktion für Navigation oder Router. Die Antenne ist jetzt schon in der Lage für 5G Empfang! Auch wenn sie jetzt noch einen LTE Router betreiben ist bei Neuanschaffung eines 5G Routers die Antenne darauf vorbereitet.

Panorama Antenne passend für alle LTE und 5G Router.

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch das mitgelieferte Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Gegenpol bekommen, d.h. auf Metall montiert werden. Wir liefern dazu eine Edelstahlplatte, weiß pulverlackiert, 40x40 cm mit.

Insbesondere für RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.

Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio UWK/DAB+ Anwendung.

Technische Daten:

Farbe: weiß

Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz

Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W

Befestigung: 1-Loch Montage 18mm
Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm Material: ASA schwarz

Kabellänge 300mm
Stecker:
4 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)

Kabelsatz:
Die Antenne wird mit einem aus 7 Kabeln bestehenden Kabelsatz für die o.g. Router in der Länge von je 1,5 Meter ausgeliefert:
4 x LTE mit SMA Stecker
2 x WLAN mit SMA RP Stecker
1 x GPS mit SMA Stecker

Lieferumfang:

- Panoramaantenne PAN-ANT615 mit Kabelsatz 1,5 m
- PAN-ANT287 Ergänzungssatz UKW/DAB+ mit 7,5 m Kabel
- UNI-3L750, GPS Kabelsatz für Navigation
- Adapter 8441 für GPS Nutzung der Antenne für die Navigation
- 15903w, Edelstahlplatte, weiß pulverbeschichtet, 40x40 cm
- Knickgelenk 4615_01
Hinweis: Der GPS Anschluss der Antenne kann dann wahlweise für 1 Navigation oder für die GPS Funktion eines Routers verwendet werden.

Dieses Set vom CamperNet enthält eine Aussenantenne speziell für Wohnmobile mit GFK oder Kunststoffdächern ohne Metalleinlage, typischerweise bei vielen Teilintegrierten. Die Antenne ist wahlweise mit Kabelausgang nach unten oder seitlich erhältlich. In diesem Set ist eine Antenne mit seitlichen Kabelausgang beigelegt.

Mit dem CamperNet Starterkit können Sie in ein paar Minuten in ihrem Wohnmobil einen Internetzugang herstellen. Alles was Sie benötigen finden Sie im Starterkit.

Inhalt:
- Router für bis zu 2 Simkarten und WLAN "Fishing" auf z.B. Campingplätzen
- ConexumWLAN Antenne als Innenantenne für Wandbefesitung
- LTE Antenne (YACHTANTENNE) mit seitlichem Kabelausgang als Aussenantenne zur Verklebung auf GFK Dach oder Metalldach (Antenne benötigt keine Metallunterlage für die volle Funktion!)
- Anschlusskabel für 12 Volt
- Netzwerkkabel
- Deutsche Bedienungsanleitung


Die Inbetriebnahme ist sehr einfach möglich. Alles was Sie benötigen ist ein Smartphone mit einer App um den aufgedruckten QR Code zu scannen. In wenigen Minuten können Sie vorhandene WLAN Netze, z.B. auf Campingplätzen, scannen und sich nach Eingabe des Passwortes im Internet bewegen. Wenn kein Wlan Netz vorhanden ist können Sie mit einer oder zwei Simkarten, z.B. eine Simkarte für deutsche Netze und eine Prepaid Simkarte für ausländische Netze, einfach in das Internet einwählen. Die Steuerung erfolgt sehr komfortabel über eine browserbasierter Anwendung, die Sie auf den Homebildschirm ihres Smartphones speichern.

Das Reisen mit dem eigenen Wohnmobil erfreut sich immer größerer Beliebtheit. Freizeitreisende jeder Altersgruppen wollen mit Freunden oder Familie eine schöne Zeit erleben sowie lustige Erinnerungen sammeln. Ein Urlaub mit dem Wohnmobil bietet unbegrenzte Freiheiten -überall stehenzubleiben und so lange an einem schönen Ort zu verweilen wie man möchte. Während dieser Abenteuerreise auf vier Rädern will keiner auf Annehmlichkeiten wie Fernsehen, Musik-, Filme-Streamen, Internetradio sowie Internetsurfen verzichten. Mit dem CAMPERNET von Antretter & Huber hören Sie jederzeit Internetradio und bleiben durch aktuellste Nachrichten stets gut informiert. Umfahren Sie den nächsten Stau erfolgreich und informieren Sie sich während der Fahrt über lokale Restaurants, interessante Sehenswürdigkeiten (Museen, Kunstausstellungen) oder gar Musikfestivals in der Nähe. Das CAMPERNET ist mit Ihrem Laptop, Pad und Fernseher kompatibel. Filme- und Musik-Streamen ist jederzeit, überall und wie oft Sie wollen möglich. Sie müssen nur in der Nähe des CAMPERNETs bleiben, um eine sichere Verbindung zum Internet zu haben. Stellplatzbuchen oder gar das Finden eines Camping-Stellplatzes mit der besten Internetverbindung ermöglicht das CAMPERNET. Mit dem CAMPERNET können Sie auch auf Mediatheken im Internet zugreifen und genießen abends im eigenen Vorzelt Lieblingssendungen und -Filme auf Ihrem Fernseher oder schauen zusammen mit anderen Campern Fußball. Mit dem CAMPERNET teilen Sie Ihre Bilder und lustige Urlaubserinnerungen mit Freunden, Bekannten und Familie. CAMPERNET ist innovativ und wurde von Antretter & Huber entwickelt, um den Kunden die vielseitigen sowie unbegrenzten Möglichkeiten des Internets auf seinem eigenen Fernseher, Laptop und Pad zu ermöglichen.

Hinweis:

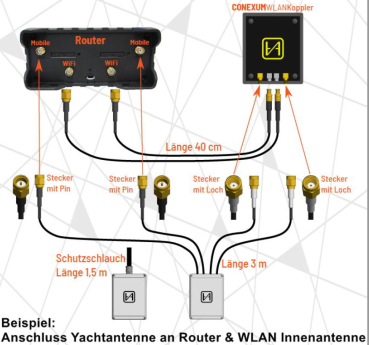

Die YACHTANTENNE ist eine 2x2 LTE & WLan Multiband-MIMO-Antenne. Höchste Reichweite, hohe Datenrate und besten Empfang bietet die einzigartige Antennenstruktur zusammen mit speziellen Filterbausteinen.

Existiert bereits eine zentrale Dachdurchführung, verringert die YACHTANTENNE mit seitlichem, hermetisch dichtem Kabelausgang den Montageaufwand erheblich. Das vormontierte, 1,5m lange Schutzrohr reicht bis zur vorhandenen Dachdurchführung; ggf. kann es gekürzt werden. Mit der beigefügten PG13,5-Verschraubung wird das Schutzrohr wasserdicht mit der Kabeldurchführung verbunden.

Maße der Antenne: 160*120*95 mm

Technische Daten:
LTE-Modem: LTE Cat 4 Modul

150 Mbit/s down, 50 Mbit/s up*

Wlan Router: 2,4 GHz, 300 Mbit/s
Besonderheiten: Wifi Repeater
4 mal 16 GBit/s Ethernetswitch
Dual Sim (ohne Sim-Lock)
LTE Antenne: 700-2600 MHz MIMO
WLAN-Antenne: 2,4 GHz MIMO
Spannungsbereich: 930 Volt DC
Stromverbrauch: ca. 180 mA (max. 500mA)
Temperaturbereich: -40 Grad- +85 Grad
Maße: 110*110*50 mm

Gewicht: 450 g


Eine ausführliche Beschreibung des Campernets, geeignete Aussenantennen und Antworten auf FAQ´s, häufig gestellten Fragen, finden Sie hier:

https://www.dietz.gmbh/router

Weiterer Hinweis zu den Dachdurchführungen:
Die Verschraubung des Antennenkabels ist in M20 ausgeführt und passt in alle Dachdurchführungen 15924, 15925, 15926, 15927

Dieses Set vom CamperNet enthält eine Aussenantenne speziell für Wohnmobile mit GFK oder Kunststoffdächern ohne Metalleinlage, typischerweise bei vielen Teilintegrierten. Die Antenne ist wahlweise mit Kabelausgang nach unten oder seitlich erhältlich. In diesem Set ist eine Antenne mit zentralem Kabelausgang nach unten beigelegt.

Mit dem CamperNet Starterkit können Sie in ein paar Minuten in ihrem Wohnmobil einen Internetzugang herstellen. Alles was Sie benötigen finden Sie im Starterkit.

Inhalt:
- Router für bis zu 2 Simkarten und WLAN "Fishing" auf z.B. Campingplätzen
- ConexumWLAN Antenne als Innenantenne für Wandbefesitung
- LTE Antenne (YACHTANTENNE) mit seitlichem Kabelausgang als Aussenantenne zur Verklebung auf GFK Dach oder Metalldach (Antenne benötigt keine Metallunterlage für die volle Funktion!)
- Anschlusskabel für 12 Volt
- Netzwerkkabel
- Deutsche Bedienungsanleitung


Die Inbetriebnahme ist sehr einfach möglich. Alles was Sie benötigen ist ein Smartphone mit einer App um den aufgedruckten QR Code zu scannen. In wenigen Minuten können Sie vorhandene WLAN Netze, z.B. auf Campingplätzen, scannen und sich nach Eingabe des Passwortes im Internet bewegen. Wenn kein Wlan Netz vorhanden ist können Sie mit einer oder zwei Simkarten, z.B. eine Simkarte für deutsche Netze und eine Prepaid Simkarte für ausländische Netze, einfach in das Internet einwählen. Die Steuerung erfolgt sehr komfortabel über eine browserbasierter Anwendung, die Sie auf den Homebildschirm ihres Smartphones speichern.

Das Reisen mit dem eigenen Wohnmobil erfreut sich immer größerer Beliebtheit. Freizeitreisende jeder Altersgruppen wollen mit Freunden oder Familie eine schöne Zeit erleben sowie lustige Erinnerungen sammeln. Ein Urlaub mit dem Wohnmobil bietet unbegrenzte Freiheiten -überall stehenzubleiben und so lange an einem schönen Ort zu verweilen wie man möchte. Während dieser Abenteuerreise auf vier Rädern will keiner auf Annehmlichkeiten wie Fernsehen, Musik-, Filme-Streamen, Internetradio sowie Internetsurfen verzichten. Mit dem CAMPERNET von Antretter & Huber hören Sie jederzeit Internetradio und bleiben durch aktuellste Nachrichten stets gut informiert. Umfahren Sie den nächsten Stau erfolgreich und informieren Sie sich während der Fahrt über lokale Restaurants, interessante Sehenswürdigkeiten (Museen, Kunstausstellungen) oder gar Musikfestivals in der Nähe. Das CAMPERNET ist mit Ihrem Laptop, Pad und Fernseher kompatibel. Filme- und Musik-Streamen ist jederzeit, überall und wie oft Sie wollen möglich. Sie müssen nur in der Nähe des CAMPERNETs bleiben, um eine sichere Verbindung zum Internet zu haben. Stellplatzbuchen oder gar das Finden eines Camping-Stellplatzes mit der besten Internetverbindung ermöglicht das CAMPERNET. Mit dem CAMPERNET können Sie auch auf Mediatheken im Internet zugreifen und genießen abends im eigenen Vorzelt Lieblingssendungen und -Filme auf Ihrem Fernseher oder schauen zusammen mit anderen Campern Fußball. Mit dem CAMPERNET teilen Sie Ihre Bilder und lustige Urlaubserinnerungen mit Freunden, Bekannten und Familie. CAMPERNET ist innovativ und wurde von Antretter & Huber entwickelt, um den Kunden die vielseitigen sowie unbegrenzten Möglichkeiten des Internets auf seinem eigenen Fernseher, Laptop und Pad zu ermöglichen.

Hinweis:

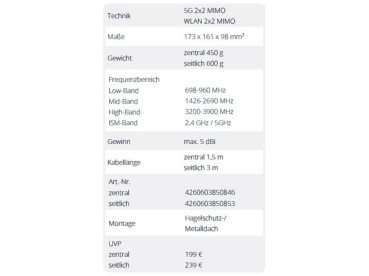

Die YACHTANTENNE ist eine 2x2 LTE & WLan Multiband-MIMO-Antenne. Höchste Reichweite, hohe Datenrate und besten Empfang bietet die einzigartige Antennenstruktur zusammen mit speziellen Filterbausteinen.

Die YACHTANTENNE mit zentraler Kabelführung ist eigens für die Montage über dem Dachdurch-bruch im Wohnmobil vorgesehen. Die Unterseite der Antenne wird mit Montagekleber versehen und auf das vorgebohrte Loch im Wohnmobildach geklebt. Die karosserieunabhängige Antenne muss nicht mit dem Dach verschraubt werden und benötigt auch keine Metallplatte unter ihr für einen perfekten Empfang.

Maße der Antenne: 160*120*95 mm.

Technische Daten:
LTE-Modem: LTE Cat 4 Modul

150 Mbit/s down, 50 Mbit/s up*

Wlan Router: 2,4 GHz, 300 Mbit/s
Besonderheiten: Wifi Repeater
4 mal 16 GBit/s Ethernetswitch
Dual Sim (ohne Sim-Lock)
LTE Antenne: 700-2600 MHz MIMO
WLAN-Antenne: 2,4 GHz MIMO
Spannungsbereich: 930 Volt DC
Stromverbrauch: ca. 180 mA (max. 500mA)
Temperaturbereich: -40 Grad- +85 Grad
Maße: 110*110*50 mm

Gewicht: 450 g, inkl. Antennen


Eine ausführliche Beschreibung des Campernets, geeignete Aussenantennen und Antworten auf FAQ´s, häufig gestellten Fragen, finden Sie hier:

https://www.dietz.gmbh/router

Antennen-Internetrouter-Set: TEL950-215DAB

Bestehend aus Teltonika Router Rut 950, Teltonika 12 Volt Kabel, Panorama Antenne PAN-ANT215 mit Kabelsatz in 1,5 m Länge und mit Erweiterung ANT287 für UKW/DAB+ inkl. 7,5 m UNI-Kabelset, 7,5 m UNI-Kabelset für die GPS Nutzung der Antenne für eine Navigation, Knickgelenk 4615, Edelstahlplatte weiß pulverlackiert 40x40 cm.

Wesenlicher Vorteil: 1 Antenne für alle Funktionen!

Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über UMTS, LTE.
GPS/GNSS Funktion für Navigation.
Die Antenne ist bereits vorbereitet für den späteren 5G Empfang! Bei Neuanschaffung eines 5G Routers kann die Antenne weiter verwendet werden.

Der Teltonika Router Rut950. Er hat 2 SIM Karten Slots, 4 Gigabit Ethernet-Ports, WLAN. Er gehört zur Klasse Cat 4 und kann im LTE Band einen Download bis zu 150 Mbit/s und einen Upload bis zu 42 Mbit/s erreichen.

Hinweis vorab: Der Router ist ein leistungsstarkes Industrieprodukt. Die schnelle Inbetriebnahme ist nur für Anwender mit Grundkenntnissen in der Routertechnik möglich.
Interessierte Benutzer müssen den Willen haben, sich ausführlich mit dem Router zu beschäftigen. Wir haben dazu eine ausführliche deutsche Anleitung geschrieben, die auch auf unserer Seite www.dietz.biz veröffentlicht ist. Eine gedruckte Ausführung liegt jedem Router ebenfalls bei. Eine sehr ausführliche Anleitung zu allen Menüdetails, auch in deutscher Sprache, ist über die Herstellerseite abrufbar. Sie finden den Link am Ende der Beschreibung. Für Anwender, die überwiegen über eine SIM-Karte ins Internet gehen, wird der Router einmal eingestellt und es muss weiter nichtsmehr verändert werden. Sollten Sie im Ausland mit einer zweiten SIM-Karte ins Netz gehen möchten, dann schalten Sie einmal über ihren Laptop im Router-Menü von SIM1 auf SIM2 um. Wenn Sie sich erst einmal damit beschäftigt haben, werden sie viel Freude mit diesem Produkt haben!

Für Nutzer, die keine Grundkenntnisse in der Routertechnik besitzen und einen Router einfach und komfortabel per App steuern möchten, empfehlen wir die ähnliche Lösung mit dem CamperNet Router: CNAS1-215DAB.

1 Antenne für alle Funktionen! Montage auf Edelstahlantennenträger weiß pulverbeschichtet!

Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über UMTS, LTE und 5G oder WLAN. GPS/GNSS Funktion für Navigation oder Router. Die Antenne ist jetzt schon in der Lage für 5G Empfang! Auch wenn sie jetzt noch einen LTE Router betreiben ist bei Neuanschaffung eines 5G Routers die Antenne darauf vorbereitet.

Panorama Antenne passend für alle LTE und 5G Router.

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch das mitgelieferte Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Gegenpol bekommen, d.h. auf Metall montiert werden. Wir liefern dazu eine Edelstahlplatte, weiß pulverlackiert, 40x40 cm mit.

Insbesondere für RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.

Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio UWK/DAB+ Anwendung.

Technische Daten:

Farbe: weiß

Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz

Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W

Befestigung: 1-Loch Montage 18mm
Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm Material: ASA schwarz

Kabellänge 300mm

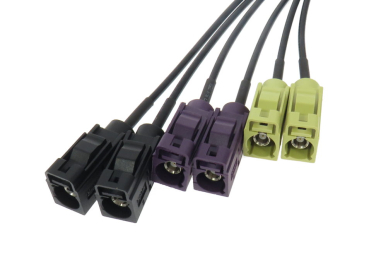

Stecker:
4 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)

Kabelsatz:
Die Antenne wird mit einem aus 7 Kabeln bestehenden Kabelsatz für die o.g. Router in der Länge von je 1,5 Meter ausgeliefert:
4 x LTE mit SMA Stecker
2 x WLAN mit SMA RP Stecker
1 x GPS mit SMA Stecker

Lieferumfang:

- Panoramaantenne PAN-ANT615 mit Kabelsatz 1,5 m
- PAN-ANT2810 Ergänzungssatz UKW/DAB+ mit 10 m Kabel
- UNI-3L1000, GPS Kabelsatz für Navigation
- Adapter 8441 für GPS Nutzung der Antenne für die Navigation
- 15904w, Edelstahlträgerplatte, weiß pulverbeschichtet, 36x36 cm, mit Edelstahlwinkeln, weiß pulverbeschichtet, Verteilerdose 15934 vorgebohrt für den Schutz des Antennenfußes und der Kabelverbindungen.
- Knickgelenk 4615_01
Hinweis: Der GPS Anschluss der Antenne kann dann wahlweise für 1 Navigation oder für die GPS Funktion eines Routers verwendet werden.
