1 Antenne für alle Funktionen!
Dieses Set ist für Fahrzeug mit Metalldach zusammengestellt und wird ohne extra Metallplatte als Gegenpol zur Antenne geliefert. Die Antenne muss so auf das Metalldach montiert werden, dass die Verschraubung der Antenne elektrischen Kontakt zum Fahrzeugdach hat.
Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über UMTS, LTE und 5G oder WLAN. GPS/GNSS Funktion für Navigation oder Router. Die Antenne ist jetzt schon in der Lage für 5G Empfang! Auch wenn sie jetzt noch einen LTE Router betreiben ist bei Neuanschaffung eines 5G Routers die Antenne darauf vorbereitet.
Panorama Antenne passend für alle LTE und 5G Router.
Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch das mitgelieferte Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Gegenpol bekommen, d.h. auf Metall montiert werden. dieses Set ist für Katenwagen mit Metalldach. Wir liefern dazu also keine Edelstahlplatte.
Insbesondere für RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.
Die Antenne zeichnet sich aus durch 2 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio UWK/DAB+ Anwendung.
Technische Daten:
Farbe: schwarz
Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz
Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W
Befestigung: 1-Loch Montage 18mm
Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm
Material: ASA schwarz
Kabellänge 300mm
Stecker:
2 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)

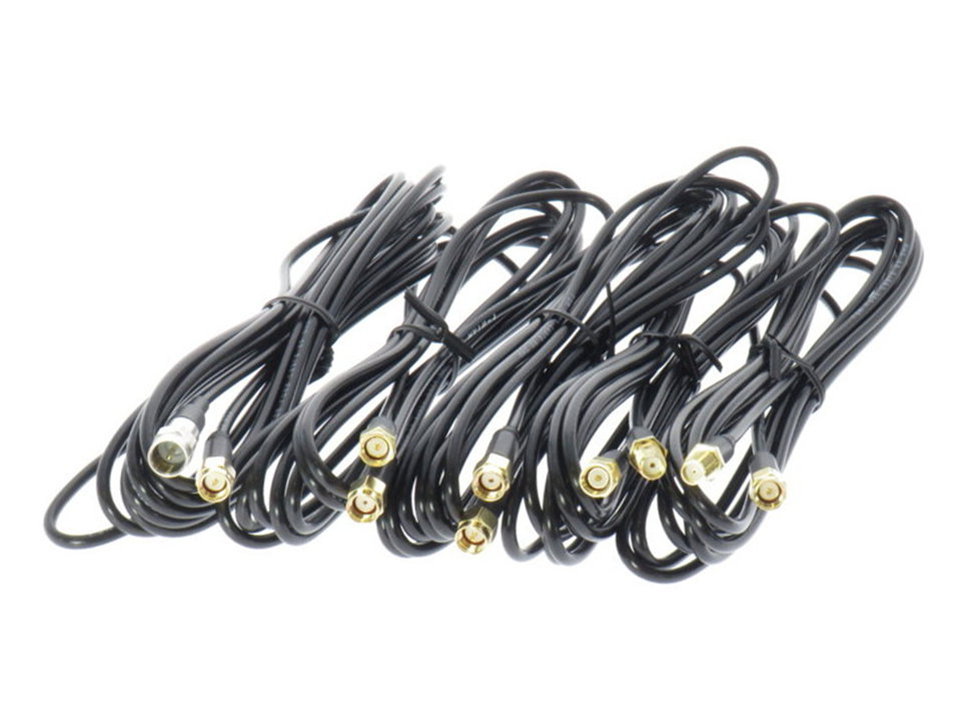

Kabelsatz:
Die Antenne wird mit einem aus 5 Kabeln bestehenden Kabelsatz für die o.g. Router in der Länge von je 1,5 Meter ausgeliefert:
2 x LTE mit SMA Stecker
2 x WLAN mit SMA RP Stecker
1 x GPS mit SMA Stecker
Lieferumfang:
- Panoramaantenne PAN-ANT215B mit Kabelsatz 1,5 m
- PAN-ANT287 Ergänzungssatz UKW/DAB+ mit 7,5 m Kabel

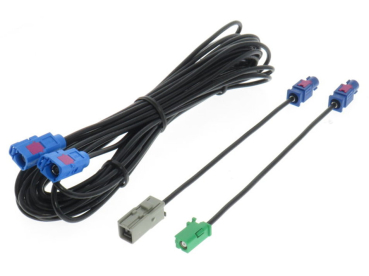

- UNI-3L750, GPS Kabelsatz für Navigation
- Adapter 8441 für GPS Nutzung der Antenne für die Navigation

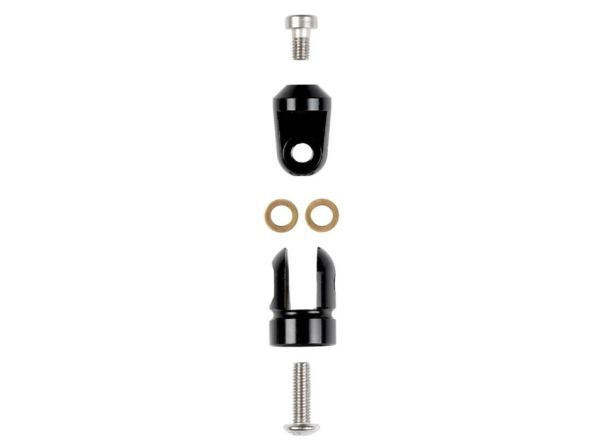

- Knickgelenk 4615_01
Hinweis: Der GPS Anschluss der Antenne kann dann wahlweise für 1 Navigation oder für die GPS Funktion eines Routers verwendet werden.
*************************************************************************************************
