Dietz Solarfaltpanel

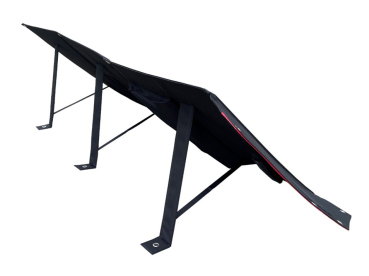

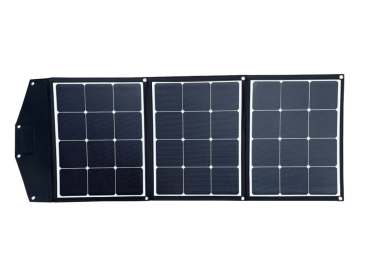

Faltbares und tragbares Solarmodul für viele Anwendungszwecke. Hohe Energieausbeute auf kleinstem Raum und Gewicht. Zusammengeklappt ist es gut tragbar und hat im Außenbereich eine Tasche für die verschiedenen Adapterkabel und integrierte, einklappbare Streben für die optimale Ausrichtung zur Sonne. Stabile Ösen ermöglichen die Verspannung des Solarmodules, Die ETFE Laminat-Schutzschicht ist extrem Lichtdurchlässig und besticht durch Langlebigkeit und Widerstandsfähigkeit.

Gesamtleistung 135 Wp
Tagesleistung an einem sonnigen Tag, ca. 540 Wh oder ca. 42 Ah
3 x 12 Mono Zellen,
Textilrahmen mit Zusatztasche für 5 teiliges Kabelset
Gewicht: 4,8 kg
Maße: 440 x 560 x 20 mm (LxBxH)
Maße entfaltet: 1280 x 560 x 10 mm (LxBxH)

Kabelsatz, insgesamt 5 teilig:

- 4m Kabel 2,5 mm² (SAE Stecker auf Aderendhülsen). Für die Verbindung vom Solarpanel zum optionalen Solarregler.
- 1,5m Kabel 2,5 mm² (SAE Stecker auf Aderendhülsen). Für die Weiterleitung vom Solarregler zur Batterie

Für die Einspeisung einer Batterie kann man 1 Kabel aus den 3 verschiedenen beiliegenden Kabeln wählen:

- 1m Kabel 2 mm² (SAE Stecker auf Krokodilklemmen) für Batterieanschluss
- 1m Kabel 2 mm² (SAE Stecker auf Ringkabelschuhe M8) für Batterieanschluss
- 1m Kabel 2 mm² (SAE Stecker auf Zigstecker) anstatt Batterieanschluss

Hinweis: Wenn Sie das Solarmodul zum Laden von Aufbaubatterien verwenden möchten, dann benötigen Sie noch einen passenden Laderegler. Wir empfehlen folgende Laderegler:
Günstigste Version für AGM oder Bleisäurebatterien:
-Steca Solarix, Art. Nr. ST_PRS_1515, PWM Regler für AGM oder Bleisäurebatterien.

Lösungen für Lithiumbatterien:

- Phocos PH_CXNUP_20, PWM Regler mit Digitalanzeige. Für Blei-Säure, AGM, GEL und Lithiumbatterien.
- Votronic Laderegler VO_1610, Solar-Laderegler PWM, SR 140 Duo Digital 9 A, Für Blei-Säure, AGM, GEL und Lithiumbatterien.
- Votronic Laderegler VO_1710, Solar-Laderegler MPP 165 Digital 10 A. Für Blei-Säure, AGM, GEL und Lithiumbatterien.
- Victron Laderegler VI_MPPT_7515, 15 A. Für Blei-Säure, AGM, GEL und Lithiumbatterien.
- Victron Laderegler VI_MPPT_7515_SMART, 15 A. Mit kostenloser APP Für Blei-Säure, AGM, GEL und Lithiumbatterien.

Optional erhältlich für die Einspeisung von Energiestationen / Powerstationen mit MC4 Eingang:

- DZ_P901 Adapterkabel: SAE Stecker - MC4 Stecker. Bitte vor Verwendung die Polarität beachten und prüfen. Geprüft von unserer Seite um Bluetti Powerstationen über MC4 Stecker zu laden.

Vorstellung in Youtube:

https://youtu.be/O9mHwZXnVEs

Dieser Adapter wird benötigt, wenn mit dem Solarfaltpanel DZ_P135W Energiestationen von z.B. Bluetti über ein Einspeisekabel mit MC4 Steckern geladen werden soll.

Bitte prüfen Sie bei erster Inbetriebnahme die Polarität. Das rote Kabel wird bei richtigem Anschluss 12 Volt führen.

Weitere Infos im Zusatzbild.

Set: Bestehend aus DZ_P135W, Solarpanel 135Wp und Laderegler für AGM, Blei-Säure, Gel-Batterien und Lithiumbatterien.

Faltbares und tragbares Solarmodul für viele Anwendungszwecke. Hohe Energieausbeute auf kleinstem Raum und Gewicht. Zusammengeklappt ist es gut tragbar und hat im Außenbereich eine Tasche für die verschiedenen Adapterkabel und integrierte, einklappbare Streben für die optimale Ausrichtung zur Sonne. Stabile Ösen ermöglichen die Verspannung des Solarmodules, Die ETFE Laminat-Schutzschicht ist extrem Lichtdurchlässig und besticht durch Langlebigkeit und Widerstandsfähigkeit.

Gesamtleistung 135 Wp
Tagesleistung an einem sonnigen Tag, ca. 540 Wh oder ca. 42 Ah
3 x 12 Mono Zellen,
Textilrahmen mit Zusatztasche für 5 teiliges Kabelset
Gewicht: 4,8 kg
Maße: 440 x 560 x 20 mm (LxBxH)
Maße entfaltet: 1280 x 560 x 10 mm (LxBxH)

Kabelsatz, insgesamt 5 teilig:

- 4m Kabel 2,5 mm² (SAE Stecker auf Aderendhülsen). Für die Verbindung vom Solarpanel zum Solarregler.
- 1,5m Kabel 2,5 mm² (SAE Stecker auf Aderendhülsen). Für die Weiterleitung vom Solarregler zur Batterie

Für die Einspeisung einer Batterie kann man 1 Kabel aus den 3 verschiedenen beiliegenden Kabeln wählen:

- 1m Kabel 2 mm² (SAE Stecker auf Krokodilklemmen) für Batterieanschluss
- 1m Kabel 2 mm² (SAE Stecker auf Ringkabelschuhe M8) für Batterieanschluss
- 1m Kabel 2 mm² (SAE Stecker auf Zigstecker) anstatt Batterieanschluss

Vorstellung in Youtube:

https://youtu.be/O9mHwZXnVEs

Set: Bestehend aus DZ_P135W, Solarpanel 135Wp und passendem Votronic PWM Laderegler für AGM, Blei-Säure, Gel-Batterien und Lithiumbatterien.

Faltbares und tragbares Solarmodul für viele Anwendungszwecke. Hohe Energieausbeute auf kleinstem Raum und Gewicht. Zusammengeklappt ist es gut tragbar und hat im Außenbereich eine Tasche für die verschiedenen Adapterkabel und integrierte, einklappbare Streben für die optimale Ausrichtung zur Sonne. Stabile Ösen ermöglichen die Verspannung des Solarmodules, Die ETFE Laminat-Schutzschicht ist extrem Lichtdurchlässig und besticht durch Langlebigkeit und Widerstandsfähigkeit.

Gesamtleistung 135 Wp
Tagesleistung an einem sonnigen Tag, ca. 540 Wh oder ca. 42 Ah
3 x 12 Mono Zellen,
Textilrahmen mit Zusatztasche für 5 teiliges Kabelset
Gewicht: 4,8 kg
Maße: 440 x 560 x 20 mm (LxBxH)
Maße entfaltet: 1280 x 560 x 10 mm (LxBxH)

Kabelsatz, insgesamt 5 teilig:

- 4m Kabel 2,5 mm2 (SAE Stecker auf Aderendhülsen). Für die Verbindung vom Solarpanel zum Solarregler.
- 1,5m Kabel 2,5 mm2 (SAE Stecker auf Aderendhülsen). Für die Weiterleitung vom Solarregler zur Batterie

Für die Einspeisung einer Batterie kann man 1 Kabel aus den 3 verschiedenen beiliegenden Kabeln wählen:

- 1m Kabel 2 mm2 (SAE Stecker auf Krokodilklemmen) für Batterieanschluss
- 1m Kabel 2 mm2 (SAE Stecker auf Ringkabelschuhe M8) für Batterieanschluss
- 1m Kabel 2 mm2 (SAE Stecker auf Zigstecker) anstatt Batterieanschluss

Vorstellung in Youtube:

https://youtu.be/O9mHwZXnVEs
