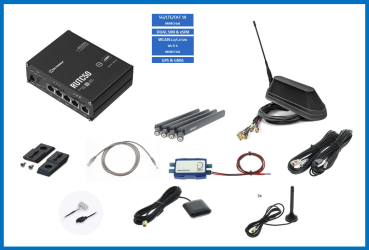

Herzlich willkommen!

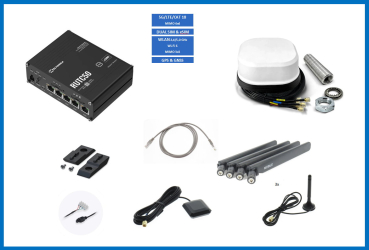

Router-Antennen-Set für Teil- und Vollintegrierte Camper mit GFK oder Metalldach, perfekt aufeinander abgestimmt, bestehend aus folgenden Komponenten:

- Teltonika 5G Router RUTC50B mit Originalzubehör, siehe weiter unten
- 12 Volt Anschluss, TEL-12V
- Befestigungskit, TEL-MON2
- gedruckte deutsche Anleitung für die Ersteinrichtung
- Panorama Antenne ANT715 (Antenne LGMTM4-6-60-24-58 mit 8 teiligem Kabelsatz 1,5 m)
Das Set ist auch mit der gleichen Antenne in weißer Ausführung erhältlich.

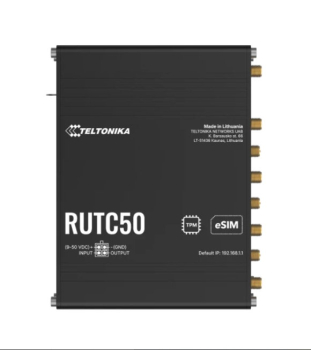

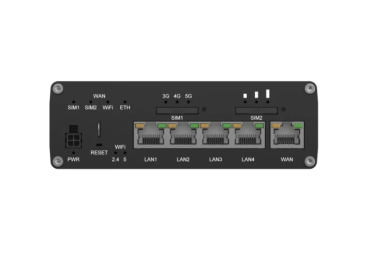

Der neue RUTC50 von Teltonika ist ein drahtloses 5G-Kraftpaket. Dieser 5G-Router bietet Wi-Fi 6 mit Multi User MIMO-Technologie, hohe Rechenleistung und rasante mobile Geschwindigkeiten von bis zu 3,4 Gbit/s. In diesem Artikel gehen wir auf die zahlreichen Schlüsselfunktionen des RUTC50 ein und zeigen, welche Vorteile er für Ihre IoT-Lösungen bietet.

C für „Wireless Champion“

Der RUTC50 verfügt über Dual-Band Wi-Fi 6 mit Multi User MIMO-Technologie (Multiple Input, Multiple Output). Wi-Fi 6, auch bekannt als 802.11ax, arbeitet in den Frequenzbändern 2,4 GHz und 5 GHz, während Multi User MIMO eine drahtlose Mehrwegekommunikation ermöglicht, indem mehrere Benutzer als Übertragungsressourcen genutzt werden.

Das Ergebnis ist ein drahtloses Netzwerk, das durch den RUTC50 5G-Router ermöglicht wird. Das Gerät kann bis zu 512 Benutzer bedienen und ist daher optimal für umfangreiche Lösungen mit einer großen Anzahl drahtlos verbundener Endgeräte geeignet.

Dieser 5G-Wireless-Router ist beispielsweise eine hervorragende Wahl für Lösungen im öffentlichen Nahverkehr, wo eine zuverlässige drahtlose Konnektivität für Personal, Fahrgäste und Bordgeräte wie Fahrkartenautomaten erforderlich ist. Der RUTC50 eignet sich auch hervorragend für Smart-City-Anwendungen, wie Videoüberwachungskamera-Flotten, Verkehrsmanagementsysteme, Werbetafeln, Einzelhandelsanwendungen und Unternehmen, die ihre zukünftige Konnektivität sichern möchten.

C für „Crucial Communication“

Was die Schnittstellen betrifft, so verfügt der RUTC50 über fünf Gigabit-RJ45-Ports, einen digitalen Input, einen digitalen Output und einen USB-A-Port. Letzterer kann als Ersatz für einen seriellen Port verwendet werden, um ältere Geräte anzuschließen, so dass der Router die Konnektivität der Zukunft mit den Geräten der Vergangenheit verbinden kann.

Apropos GNSS: Dieser 5G-Router ist mit allen wichtigen präzisen Ortungsdiensten ausgestattet, die Sie kennen und schätzen, darunter GPS, GLONASS, BeiDou, Galileo und QZSS.

Was ist mit Protokollen? Ähnlich wie bei anderen 5G-Routern von Teltonika ist die Liste der unterstützten Protokolle des RUTC50 besonders lang und umfasst Branchenlieblinge wie Modbus TCP, MQTT, SMNP und HTTP.

Natürlich ist die gesamte Kommunikation dieses 5G-Wi-Fi-Routers durch sein robustes Cybersecurity-Profil geschützt, das eine integrierte Firewall, mehrere Authentifizierungs- und Verschlüsselungsmethoden, Port- und Tag-basierte VLAN-Trennung sowie Unterstützung wichtiger branchenüblicher VPN-Dienste wie ZeroTier, WireGuard, Stunnel und IPsec umfasst.

C für „Comprehensive Capabilities“

Obwohl wir uns für gewöhnlich nicht allzu sehr mit der Rechenleistung eines Geräts befassen, erfordert der RUTC50 eine Änderung unserer Gewohnheiten. Seine Dual-Core-CPU ARM Cortex A53 ist ein wahres Wunderwerk und ein wichtiger Bestandteil der Multi-User-Fähigkeiten des 5G-Routers.

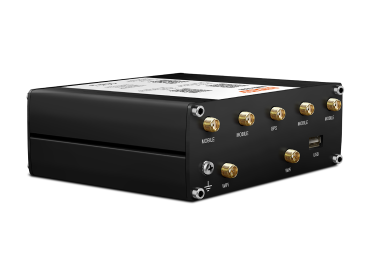

Das Gerät selbst ist in einem eloxierten Aluminiumgehäuse untergebracht und hält Temperaturen zwischen -40 °C und 75 °C stand. Es misst 103,4 x 42,6 x 130,4 mm und wiegt 452 g.

Wie zu erwarten, ist der RUTC50 vollständig kompatibel mit dem Remote Management System (RMS) von Teltonika, das Firmware-Updates und Fehlerbehebung per Fernzugriff, konfigurierbare, benutzerdefinierte Alarme und Automatisierungen sowie viele weitere Funktionen für Remote-Management, -Überwachung und -Zugriff ermöglicht.

Neben RMS unterstützt dieser 5G-Router auch andere Cloud-Lösungen für die Fernverwaltung, darunter FOTA, Azure IoT Hub, Cloud of Things, Cumulocity und ThingWorx.

Er ist für den Einsatz in folgenden Ländern entwickelt:

Europa (ohne Russland und Weißrussland)
Naher Osten
Afrika
Ozeanien
Brasilien

Wesentliche Technische Daten:

- Mobile module: 5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4x4 MIMO), 900/550 Mbps UL (2x2); 4G (LTE) - LTE Cat 20 2.0Gbps DL, 210Mbps UL; 3G - 42 Mbps DL, 5.76Mbps UL

- SIM switch: 2 SIM cards, auto-switch cases: weak signal, data limit, SMS limit, roaming, no network, network denied, data connection fail, SIM idle protection

-Wireless mode: 802.11b/g/n/ac/ax (Wi-Fi 6) with data transmission rates up to 2402Mbps on 5GHz, 576Mbps on 2.4GHz (Dual Band, MU-MIMO)

- Wi-Fi security: WPA2-Enterprise - PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, Auto-cipher modes, client separation, EAP-TLS with PKCS#12 certificates, disable auto-reconnect

- WiFi users: Up to 512 simultaneous connections

- Wireless Connectivity Features: Wireless mesh (802.11s), fast roaming (802.11r), BSS transition management (802.11v), radio resource measurement (802.11k)

- Wireless QR code generator: Once scanned, a user will automatically enter your network without needing to input login information.

Ethernet:

- WAN: 1 x WAN port 10/100/1000 Mbps, compliance with IEEE 802.3, IEEE 802.3u, 802.3az standards, supports auto MDI/MDIX crossover

- LAN: 4 x LAN ports, 10/100/1000 Mbps, compliance with IEEE 802.3, IEEE 802.3u, 802.3az standards, supports auto MDI/MDIX crossover

Systembeschreibung:
- CPU: Mediatek, Dual-core, 1.3 GHz, ARM Cortex A53
- Flash storage: 16MB serial NOR flash, 512MB serial NAND flash
- RAM: 512 MB
- Stromversorgung: 4-polige Steckdose, 9-50 VDC
- SIM: 2 x SIM slot (Mini SIM - 2FF), 1.8 V/3 V

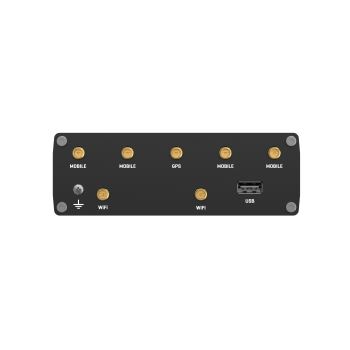

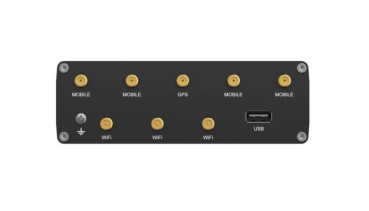

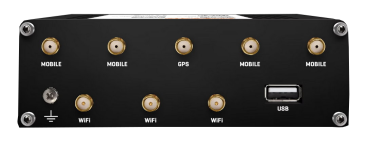

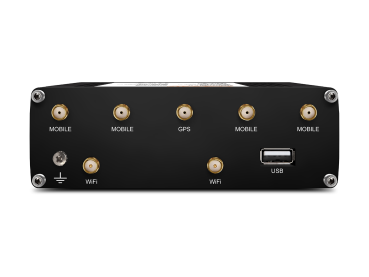

- Antennenanschlüsse: 4 x SMA für Mobile, 3 x RP-SMA für WiFi, 1 x SMA für GNSS

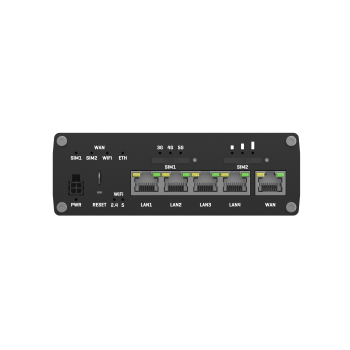

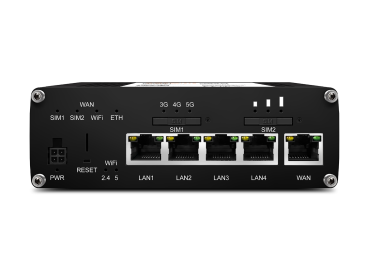

- Ethernet: 5 x 10/100/1000 Ethernet-Anschlüsse: 1 x WAN (konfigurierbar als LAN), 4 x LAN
- GNSS: GPS, GLONASS, BeiDou, Galileo, QZSS
- Eingänge/Ausgänge: An 4-poliger Buchse: 1 x digitaler Eingang, 1 x digitaler Open-Kollektor-Ausgang
- Sonstiges: 1 x USB-Host, 1 x Erdungsschraube
- Status LEDs: 3 x Verbindungsstatus-LEDs, 3 x Verbindungsstärke-LEDs, 8 x Ethernet-Port-Status-LEDs, 2 x WAN Status-LEDs, 1x Power-LED, 2 x 2.4G und 5G WiFi-LEDs
- Betriebstemperatur: -40 °C bis 75 °C
- Gehäuse: Aluminium-Gehäuse, DIN-Schiene (beidseitig montierbar), flache Aufstellfläche
- Abmessungen: (B x H x T) 130,4 x 42,6 x 103,4 mm
- Gewicht: 452 g

Software:
- Betriebssystem: RutOS (OpenWrt basiertes Linux OS)

Die ausführliche Beschreibung finden Sie über dem Langtext unter dem Reiter: "Dokumente".

Lieferumfang

- RUTC50 Router
- 230 Volt, 18W-Netzteil
- 4 x Mobilfunk-Antennen (schwenkbar, SMA-Stecker)
- 3 x WiFi-Antennen (Magnetantennen, RP-SMA-Stecker, 1,5 m Kabel)
- 1 x GPS/GNSS-Antenne (selbstklebend, SMA-Stecker, 3 m Kabel)
- Ethernet-Kabel (1,5 m)
- SIM-Adapter-Kit
- QSG (Schnellstartanleitung)
- Gedruckte deutsche Anleitung für die Ersteinrichtung und mit vielen Tipps von Audiotechnik Dietz
- TEL-12V: Anschlusskabel für den 12 Volt Betrieb
- TEL-MON2: Befestigungskit für Router
- Antenne ANT715B mit MIMO 4x4 für mobile Daten und MIMO 3x3 für Wlan, GNSS mit 8-teiligem Kabelsatz in 1,5 m Länge


Hinweis:
Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100

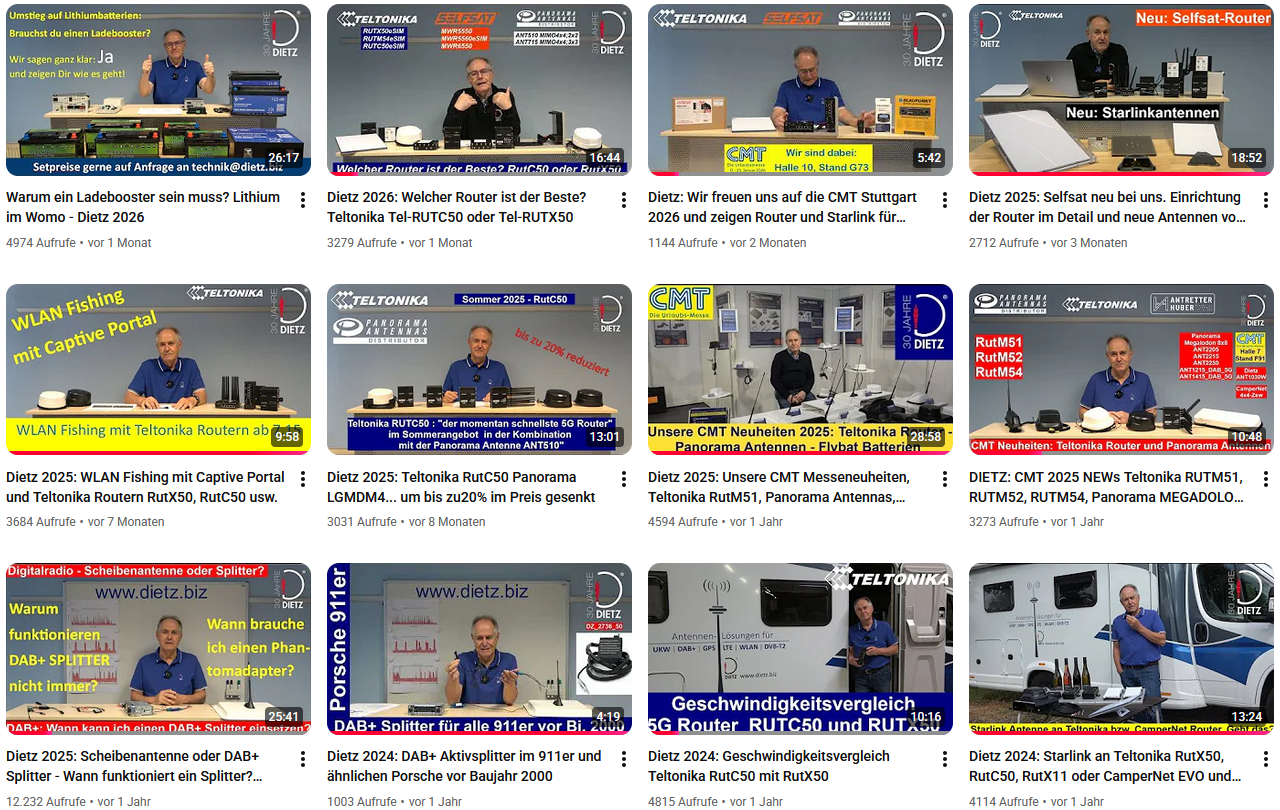

Auf YouTube finden Sie viele Videos zu diesem Produkt. Bitte suchen Sie nach DIETZ TELTONIKA

oder

https://www.youtube.com/watch?v=WiXc0i4c1Cg

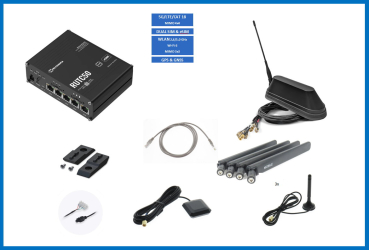

Router-Antennen-Set für Teil- und Vollintegrierte Camper mit GFK oder Metalldach, perfekt aufeinander abgestimmt, bestehend aus folgenden Komponenten:

- Teltonika 5G Router RUTC50B mit Originalzubehör, siehe weiter unten
- 12 Volt Anschluss, TEL-12V
- Befestigungskit, TEL-MON2
- gedruckte deutsche Anleitung für die Ersteinrichtung
- Panorama Antenne ANT715 (Antenne LGMTM4-6-60-24-58 mit 8 teiligem Kabelsatz 3 m)
Das Set ist auch mit der gleichen Antenne in schwarzer Ausführung erhältlich.

Der neue RUTC50 von Teltonika ist ein drahtloses 5G-Kraftpaket. Dieser 5G-Router bietet Wi-Fi 6 mit Multi User MIMO-Technologie, hohe Rechenleistung und rasante mobile Geschwindigkeiten von bis zu 3,4 Gbit/s. In diesem Artikel gehen wir auf die zahlreichen Schlüsselfunktionen des RUTC50 ein und zeigen, welche Vorteile er für Ihre IoT-Lösungen bietet.

C für „Wireless Champion“

Der RUTC50 verfügt über Dual-Band Wi-Fi 6 mit Multi User MIMO-Technologie (Multiple Input, Multiple Output). Wi-Fi 6, auch bekannt als 802.11ax, arbeitet in den Frequenzbändern 2,4 GHz und 5 GHz, während Multi User MIMO eine drahtlose Mehrwegekommunikation ermöglicht, indem mehrere Benutzer als Übertragungsressourcen genutzt werden.

Das Ergebnis ist ein drahtloses Netzwerk, das durch den RUTC50 5G-Router ermöglicht wird. Das Gerät kann bis zu 512 Benutzer bedienen und ist daher optimal für umfangreiche Lösungen mit einer großen Anzahl drahtlos verbundener Endgeräte geeignet.

Dieser 5G-Wireless-Router ist beispielsweise eine hervorragende Wahl für Lösungen im öffentlichen Nahverkehr, wo eine zuverlässige drahtlose Konnektivität für Personal, Fahrgäste und Bordgeräte wie Fahrkartenautomaten erforderlich ist. Der RUTC50 eignet sich auch hervorragend für Smart-City-Anwendungen, wie Videoüberwachungskamera-Flotten, Verkehrsmanagementsysteme, Werbetafeln, Einzelhandelsanwendungen und Unternehmen, die ihre zukünftige Konnektivität sichern möchten.

C für „Crucial Communication“

Was die Schnittstellen betrifft, so verfügt der RUTC50 über fünf Gigabit-RJ45-Ports, einen digitalen Input, einen digitalen Output und einen USB-A-Port. Letzterer kann als Ersatz für einen seriellen Port verwendet werden, um ältere Geräte anzuschließen, so dass der Router die Konnektivität der Zukunft mit den Geräten der Vergangenheit verbinden kann.

Apropos GNSS: Dieser 5G-Router ist mit allen wichtigen präzisen Ortungsdiensten ausgestattet, die Sie kennen und schätzen, darunter GPS, GLONASS, BeiDou, Galileo und QZSS.

Was ist mit Protokollen? Ähnlich wie bei anderen 5G-Routern von Teltonika ist die Liste der unterstützten Protokolle des RUTC50 besonders lang und umfasst Branchenlieblinge wie Modbus TCP, MQTT, SMNP und HTTP.

Natürlich ist die gesamte Kommunikation dieses 5G-Wi-Fi-Routers durch sein robustes Cybersecurity-Profil geschützt, das eine integrierte Firewall, mehrere Authentifizierungs- und Verschlüsselungsmethoden, Port- und Tag-basierte VLAN-Trennung sowie Unterstützung wichtiger branchenüblicher VPN-Dienste wie ZeroTier, WireGuard, Stunnel und IPsec umfasst.

C für „Comprehensive Capabilities“

Obwohl wir uns für gewöhnlich nicht allzu sehr mit der Rechenleistung eines Geräts befassen, erfordert der RUTC50 eine Änderung unserer Gewohnheiten. Seine Dual-Core-CPU ARM Cortex A53 ist ein wahres Wunderwerk und ein wichtiger Bestandteil der Multi-User-Fähigkeiten des 5G-Routers.

Das Gerät selbst ist in einem eloxierten Aluminiumgehäuse untergebracht und hält Temperaturen zwischen -40 °C und 75 °C stand. Es misst 103,4 x 42,6 x 130,4 mm und wiegt 452 g.

Wie zu erwarten, ist der RUTC50 vollständig kompatibel mit dem Remote Management System (RMS) von Teltonika, das Firmware-Updates und Fehlerbehebung per Fernzugriff, konfigurierbare, benutzerdefinierte Alarme und Automatisierungen sowie viele weitere Funktionen für Remote-Management, -Überwachung und -Zugriff ermöglicht.

Neben RMS unterstützt dieser 5G-Router auch andere Cloud-Lösungen für die Fernverwaltung, darunter FOTA, Azure IoT Hub, Cloud of Things, Cumulocity und ThingWorx.

Er ist für den Einsatz in folgenden Ländern entwickelt:

Europa (ohne Russland und Weißrussland)
Naher Osten
Afrika
Ozeanien
Brasilien

Wesentliche Technische Daten:

- Mobile module: 5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4x4 MIMO), 900/550 Mbps UL (2x2); 4G (LTE) - LTE Cat 20 2.0Gbps DL, 210Mbps UL; 3G - 42 Mbps DL, 5.76Mbps UL

- SIM switch: 2 SIM cards, auto-switch cases: weak signal, data limit, SMS limit, roaming, no network, network denied, data connection fail, SIM idle protection

-Wireless mode: 802.11b/g/n/ac/ax (Wi-Fi 6) with data transmission rates up to 2402Mbps on 5GHz, 576Mbps on 2.4GHz (Dual Band, MU-MIMO)

- Wi-Fi security: WPA2-Enterprise - PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, Auto-cipher modes, client separation, EAP-TLS with PKCS#12 certificates, disable auto-reconnect

- WiFi users: Up to 512 simultaneous connections

- Wireless Connectivity Features: Wireless mesh (802.11s), fast roaming (802.11r), BSS transition management (802.11v), radio resource measurement (802.11k)

- Wireless QR code generator: Once scanned, a user will automatically enter your network without needing to input login information.

Ethernet:

- WAN: 1 x WAN port 10/100/1000 Mbps, compliance with IEEE 802.3, IEEE 802.3u, 802.3az standards, supports auto MDI/MDIX crossover

- LAN: 4 x LAN ports, 10/100/1000 Mbps, compliance with IEEE 802.3, IEEE 802.3u, 802.3az standards, supports auto MDI/MDIX crossover

Systembeschreibung:
- CPU: Mediatek, Dual-core, 1.3 GHz, ARM Cortex A53
- Flash storage: 16MB serial NOR flash, 512MB serial NAND flash
- RAM: 512 MB
- Stromversorgung: 4-polige Steckdose, 9-50 VDC
- SIM: 2 x SIM slot (Mini SIM - 2FF), 1.8 V/3 V
- Antennenanschlüsse: 4 x SMA für Mobile, 3 x RP-SMA für WiFi, 1 x SMA für GNSS
- Ethernet: 5 x 10/100/1000 Ethernet-Anschlüsse: 1 x WAN (konfigurierbar als LAN), 4 x LAN
- GNSS: GPS, GLONASS, BeiDou, Galileo, QZSS
- Eingänge/Ausgänge: An 4-poliger Buchse: 1 x digitaler Eingang, 1 x digitaler Open-Kollektor-Ausgang
- Sonstiges: 1 x USB-Host, 1 x Erdungsschraube
- Status LEDs: 3 x Verbindungsstatus-LEDs, 3 x Verbindungsstärke-LEDs, 8 x Ethernet-Port-Status-LEDs, 2 x WAN Status-LEDs, 1x Power-LED, 2 x 2.4G und 5G WiFi-LEDs
- Betriebstemperatur: -40 °C bis 75 °C
- Gehäuse: Aluminium-Gehäuse, DIN-Schiene (beidseitig montierbar), flache Aufstellfläche
- Abmessungen: (B x H x T) 130,4 x 42,6 x 103,4 mm
- Gewicht: 452 g

Software:
- Betriebssystem: RutOS (OpenWrt basiertes Linux OS)

Die ausführliche Beschreibung finden Sie über dem Langtext unter dem Reiter: "Dokumente".

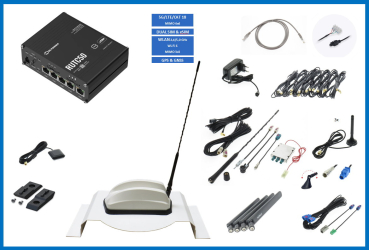

Lieferumfang

- RUTC50 Router
- 230 Volt, 18W-Netzteil
- 4 x Mobilfunk-Antennen (schwenkbar, SMA-Stecker)
- 3 x WiFi-Antennen (Magnetantennen, RP-SMA-Stecker, 1,5 m Kabel)
- 1 x GPS/GNSS-Antenne (selbstklebend, SMA-Stecker, 3 m Kabel)
- Ethernet-Kabel (1,5 m)
- SIM-Adapter-Kit
- QSG (Schnellstartanleitung)
- Gedruckte deutsche Anleitung für die Ersteinrichtung und mit vielen Tipps von Audiotechnik Dietz
- TEL-12V: Anschlusskabel für den 12 Volt Betrieb
- TEL-MON2: Befestigungskit für Router
- Antennenträger 15907 in Edelstahl weiß, pulverlackiert mit verklebter wasserdichter Anschlussdose an der Unterseite
- Antenne ANT730 mit MIMO 4x4 für mobile Daten und MIMO 3x3 für Wlan, GNSS mit 8-teiligem Kabelsatz in 3,0 m Länge

Auf YouTube finden Sie viele Videos zu diesem Produkt. Bitte suchen Sie nach DIETZ TELTONIKA

oder

https://www.youtube.com/watch?v=WiXc0i4c1Cg

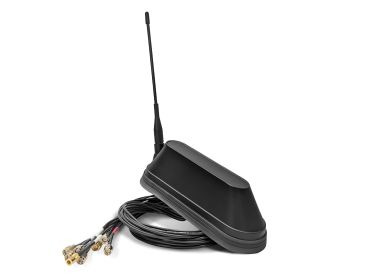

1 Antenne für alle Funktionen!
Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über UMTS, LTE und 5G oder WLAN. GPS/GNSS Funktion für Navigation oder Router. Die Antenne ist jetzt schon in der Lage für 5G Empfang! Auch wenn sie jetzt noch einen LTE Router betreiben ist bei Neuanschaffung eines 5G Routers die Antenne darauf vorbereitet.

Panorama Antenne passend für alle LTE und 5G Router.

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 9. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch das mitgelieferte Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Gegenpol bekommen, d.h. auf Metall montiert werden.

Insbesondere für RUTC50, RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.

Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio UWK/DAB+ Anwendung.

Technische Daten:

Farbe: schwarz

Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz

Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W

Befestigung: 1-Loch Montage 18mm
Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm Material: ASA schwarz

Kabellänge 300mm
Stecker:
4 x SMA Stecker (m) [4G/5G]
3 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)

Kabelsatz:
Die Antenne wird mit einem aus 8 Kabeln bestehenden Kabelsatz für die o.g. Router in der Länge von je 1,5 Meter ausgeliefert:
4 x LTE mit SMA Stecker
3 x WLAN mit SMA RP Stecker
1 x GPS mit SMA Stecker

Lieferumfang:

- Panoramaantenne PAN-ANT815B mit Kabelsatz 1,5 m
- PAN-ANT287 Ergänzungssatz UKW/DAB+ mit 7,5 m Kabel
- UNI-3L750, GPS Kabelsatz für Navigation
- Adapter 8441 für GPS Nutzung der Antenne für die Navigation
- Knickgelenk 4615_01
Hinweis: Der GPS Anschluss der Antenne kann dann wahlweise für 1 Navigation oder für die GPS Funktion eines Routers verwendet werden.

Panorama Antenne, speziell für Kastenwagen mit Rillendächern. Die Antenne verfügt über MIMO 4x4 für mobile Daten, MIMO 2x2 für WLAN, GNSS und einen 8 Anschluss, der für die optionale Radioausstattung ergänzt werden kann.

Panorama Antenne passend für alle 5G Router mit den o.g. Antennenbedarf, z.B. Tel-RutX50. Für den neuen Tel-RUT-C50 verwenden Sie bitte die Antenne GPSD4-7-49-Q oder ANT1415, oder ANT1430.

Technische Daten:

GPS/GNSS Elements: 1x 1562-1612 MHz
4G/5G Elements: 4x 698-960, 1427-4900 MHz
WiFi Elements: 2x 2.4 - 7.1GHz
Zusatzstrahleranschluss: Strahlerabhängig (optional für UKW/DAB+)

Antennengewinn bis zu:

4G/5G Elemente:
5dBi (617-960MHz)
8dBi (1427-4900MHz)

WiFi-Elemente:
5dBi (2396-2485MHz)
8dBi (4900-7200MHz)

GPS/GNSS-Daten:
Frequenzbereich (MHz): 1562-1612
Verstärkung: LNA: 26dB
Polarisation: Rechtshändig zirkular
Betriebsspannung: 3-5V DC (gespeist über Koax)
Stromstärke: Typisch <20mA

Maße:

Gesamthöhe: 52 mm
Gesamtläne: 365 mm
Breite: 60 mm

Temperaturbereich: -40° / +85°C
Material: ASA, Silikongummi, Aluminiumlegierung
Schutzklasse: IP69K
Bohrloch: 19-20 mm
Kabeltyp: FR RG174 (UN ECE R 118 Compliant)
Durchmesser: 2,9 mm
Länge: 30 cm

Anschlüsse:

4 x SMA Stecker (m) [4G/5G]
2 x SMA Buchse (f) [WIFI / WLAN]
1 x SMa Stecker (f) [GPS/GNSS]
1 x FME Stecker (m) für optional UKW/DAB+

Farbe: schwarz

Beiliegender Kabelsatz in 1,5m:
5x 9501 für mobile Daten und GPS
2x 9511 für WLAN
Hinweis: Wenn Sie die Antenne direkt an einen Router mit SMA Anschlüssen anschließen möchten, dann benötigen Sie noch folgende Adapter:
2 x PAN-SAM-101 (für Wlan) bei Routern mit MIMO 2x2

Diese Antenne ist in folgenden weiteren Ausführungen lieferbar:

PAN-ANT1230: Schwarz mit Kabelsatz in 3,0 m

Besonderheit:

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 8. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch ein optionales Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden.

Ergänzungsset für UKW und DAB+
PAN-ANT285 (5,0m Kabellänge)
PAN-ANT287 (7,5m Kabellänge)
PAN-ANT2810 (10,0m Kabellänge)

Hinweis:
Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100

1 Antenne für alle Funktionen!
Perfekter UKW und DAB+ Empfang mit 41 cm Strahler, sowie Internet über LTE und 5G oder WLAN. GPS/GNSS Funktion für Navigation oder Router. Die Antenne ist jetzt schon in der Lage für 5G Empfang! Auch wenn sie jetzt noch einen LTE Router betreiben ist bei Neuanschaffung eines 5G Routers die Antenne darauf vorbereitet.

Panorama Antenne passend für alle LTE und 5G Router.

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 9. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch das mitgelieferte Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Gegenpol bekommen, d.h. mit der zentralen Mutter mit dem Metalldach elektrischen Kontakt bekommen.

Insbesondere für RUTC50, aber auch abwärtskompatibel zu RUTX50, RUTX14, RUTX12, RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern mit entsprechenden Adaptern.

Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio UWK/DAB+ Anwendung.

Technische Daten:

Farbe: schwarz

Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz

Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W

Befestigung: 1-Loch Montage 18mm
Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm Material: ASA schwarz

Kabellänge 300mm
Stecker:
4 x SMA Stecker (m) [4G/5G]
3 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)

Kabelsatz:
Die Antenne wird mit einem aus 8 Kabeln bestehenden Kabelsatz für die o.g. Router in der Länge von je 3,0 Meter ausgeliefert:
4 x LTE mit SMA Stecker
3 x WLAN mit SMA RP Stecker
1 x GPS mit SMA Stecker

Lieferumfang:

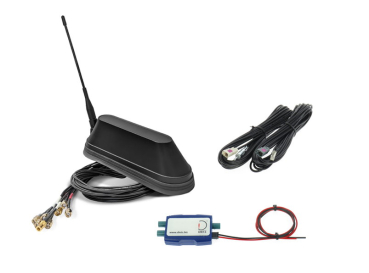

- Panoramaantenne Haiantenne mit Kabelsatz 3,0 m
- PAN-ANT287 Ergänzungssatz UKW/DAB+ mit 7,5 m Kabel
- UNI-3L750, GPS Kabelsatz für Navigation
- Adapter 8441 für GPS Nutzung der Antenne für die Navigation
- Knickgelenk 4615_01
Hinweis: Der GPS Anschluss der Antenne kann dann wahlweise für 1 Navigation oder für die GPS Funktion eines Routers verwendet werden.
