DAB+

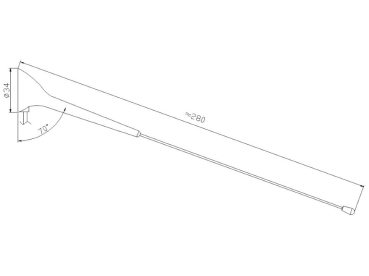

Magnetantenne für Stahldächer mit folgenden Eigenschaften:

- optimale Empfangseigenschaften auf dem Fahrzeugdach
- ideal für vorübergehenden Einsatz
- besser als Scheibenantennen
- ideal als Referenzantenne für das Dietz Antennenmessgerät 15991

Anschluss:
3 Meter RG 174 Kabel mit SMB Buchse (Winkelausführung)
Technische Daten:

Neigungswinkel: 70 Grad
Strahlerlänge: 28 cm
Impedanz: 50 Ohm
Durchmesser des Fußes: 35 mm
Frequenzbereich: 174-240 MHz, LBAND: 1452-1492 MHz
Widerstand: 50 Ohm
Gewinn 2dBi


*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Universal Scheibenantenne für DAB-Empfang mit 3 m Anschlusskabel und SMB-Buchse.
Arbeitsspannung 12 Volt. Diese Antenne wird über Phantomspeisung versorgt. Die schwarze Folie bitte auf Metall kleben, den durchsichtigen Folienteil auf die Scheibe!

Antennentyp: Car DAB & DAB+ Antenne
Empfangsfrequenz:
170 MHz~240 MHz & 1452MHz~1492 MHz
Betriebsspannung:
DC 10.5~16V
Eingangsverstärkung:
Band III 15dB+/-3dB & L-Band 12dB+/-3dB
Ausgangswiederstand:
50Ohm
Geräuschpegel:
2.0dB MAX
Kabellänge:
3000+/-30mm
Isolationswiederstand:
DC500V>100MOhm
Stecker:
SMB female
Betriebstemperatur:
-40C°~80C°

Für Geräte mit Anschluss SMA Buchse wird noch der Adapter 14946 (SMB Stecker auf SMA Stecker) benötigt.


*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Universal Scheibenantenne für DAB-Empfang mit 3 m Anschlusskabel und SMB-Buchse.
Arbeitsspannung 12 Volt. Schwarzes Kabel ist für 12 Volt Anschluss. Die schwarze Folie bitte auf Metall kleben, den durchsichtigen Folienteil auf die Scheibe!

Antennentyp: Car DAB & DAB+ Antenne
Empfangsfrequenz:
170 MHz~240 MHz & 1452MHz~1492 MHz
Betriebsspannung:
DC 10.5~16V
Eingangsverstärkung:
Band III 15dB+/-3dB & L-Band 12dB+/-3dB
Ausgangswiederstand:
50Ohm
Geräuschpegel:
2.0dB MAX
Kabellänge:
3000+/-30mm
Isolationswiederstand:
DC500V>100MOhm
Stecker:
SMB female
Betriebstemperatur:
-40C°~80C°

Für Geräte mit Anschluss SMA Buchse wird noch der Adapter 14946 (SMB Stecker auf SMA Stecker) benötigt.



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Universal Scheibenantenne für DAB-Empfang mit 2,5 m Anschlusskabel und SMB-Buchse.
Arbeitsspannung 12 Volt. Diese Antenne wird über Phantomspeisung versorgt.

Montagehinweis: Die Antenne wird am besten liegend (waagrecht) z.B. auf dem Armaturenbrett montiert. Bitte halten Sie mindestens 5 cm Abstand zu Metallflächen.

Antennentyp:
Car DAB & DAB+ Antenne
Empfangsfrequenz:
170 MHz~240 MHz & 1452MHz~1492 MHz
Betriebsspannung:
DC 10.5~16V
Eingangsverstärkung:
Band III 18dBi+/-3dB & L-Band 15dBi+/-2diB
Ausgangswiederstand:
50Ohm
Geräuschpegel:
2.0dB MAX
Kabellänge:
2500+/-30mm
Isolationswiederstand:
DC500V>100MOhm
Arbeitsstrom: 20 +/- 2 mA
Stecker:
SMB female
Betriebstemperatur:
-20C°~85C°

Für Geräte mit Anschluss SMA Buchse wird noch der Adapter 14946 (SMB Stecker auf SMA Stecker) benötigt.


*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

AM/FM DAB fähige Antenne mit flexiblem Antennenstab. Das einzigartige Design und Material macht diese sehr flexibel und resistent gegenüber mechanischer Beanspruchung verschiedener Arbeitsumgebungen.

Frequenzen :
AM=0,15-1,71 MHz
FM=87,5-108 MHz
III Band=174-240 MHz

Steckverbinder : AM/FM - DIN Stecker
L x B x H (cm): 4,2 x 3,7 x 25
Kabellänge: 2,5 m
Gewinde am Strahler: M6
Strahlerlänge: 23,5 cm
Befestigungsschraube am Antennenfuß: M5

Die Antenne kann auch gleichzeitig für FM/UKW und DAB+ eingesetzt werden, wenn ein aktiver Splitter verwendet wird.

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Calearo
Hersteller: MTA S.p.A., V.le dell'Industria, 12 - 26845 Codogno (LO) – ITALY, info@mta.it
*************************************************************************************************

Dachantenne mit folgenden Eigenschaften:
- Geringe Aufbauhöhe durch Einsatz eines Kurzstabes
- Geringe Einbautiefe (~15 mm)
- Geringer Montageaufwand

Verwendbar mit 4723_01 (Verstärker) und 4724_02 (Rundfunkverteiler für die Aufteilung FM/ DAB+ Frequenzen) oder 4721_01 (Verstärker AM/ FM/ DAB, DAB+)

Zusatzinformationen:
- Montage: Dachmontage
- Zusatzinfo: Flex-Antenne, passiv
- Kategorie/Besonderheit: passive Einkabellösung für FM und DAB+

Maße:
- Breite: 56 mm
- Höhe: 270 mm
- Länge: 45 mm
- Gewicht: 0.12 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Interne Antenne für den digitalen DAB-Radioempfang. Ihre kompakte Verstärkerschaltung und das transparente Empfangselement garantieren eine hohe Empfangsqualität dank sorgfältiger Konstruktion und der Verwendung von Hochleistungskomponenten. Gleichzeitig wird der optische Einfluss der Antenne auf die Autoscheibe auf ein Minimum reduziert.

Glasklebeantenne für DAB+

Frequenzbereich: III Band = 174-240 MHz
Gewinn: III Band = 8dBi
Stromversorgung: 12V Phantomspannung
Steckverbinder : FAKRA Stecker, schwarz
Stromaufnahme: 90 mA
Impedanz: 50 Ohm

Weitere technische Daten, siehe Zusatzbild

Wir empfehlen folgende Verlängerungskabel:

Fakra Buchse - SMB Buchse:
9471: 0,75 m Lowloss Kabel
9472: 1,5 m Lowloss Kabel
9472: 1,5 m Lowloss Kabel
9474: 3,0 m Lowloss Kabel
9482: 5,0 m Lowloss Kabel
9492: 7,5 m Lowloss Kabel

Dieses Modell ersetzt die Variante: 7677938

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Calearo
Hersteller: MTA S.p.A., V.le dell'Industria, 12 - 26845 Codogno (LO) – ITALY, info@mta.it
*************************************************************************************************

Interne Antenne für UKW und den digitalen DAB-Radioempfang. Ihre kompakte Verstärkerschaltung und das transparente Empfangselement garantieren eine hohe Empfangsqualität dank sorgfältiger Konstruktion und der Verwendung von Hochleistungskomponenten. Gleichzeitig wird der optische Einfluss der Antenne auf die Autoscheibe auf ein Minimum reduziert.

Glasklebeantenne für UKW und DAB+

Frequenzbereich: III Band = 174-240 MHz, 87,5-108 MHz
Gewinn: III Band = 8dBi
Stromversorgung: jeweils 12V Phantomspannung, beide Verstärker müssen separat mit Phantompower versorgt werden.
Steckverbinder : FAKRA Stecker, weiß (UKW), schwarz (DAB+)
Stromaufnahme: 90 mA
Impedanz: 50 Ohm

Weitere technische Daten, siehe Zusatzbild

Wir empfehlen folgende Verlängerungskabel:

DAB+:

Fakra Buchse - SMB Buchse:
9471: 0,75 m Lowloss Kabel
9472: 1,5 m Lowloss Kabel
9474: 3,0 m Lowloss Kabel
9482: 5,0 m Lowloss Kabel

UKW:

9431: 1,0 m Lowloss Kabel
9432: 2,0 m Lowloss Kabel
9433: 3,0 m Lowloss Kabel
9481: 5,0m Lowloss Kabel
dazu jeweils einen Phantomadapter, z.B. 8553

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Calearo
Hersteller: MTA S.p.A., V.le dell'Industria, 12 - 26845 Codogno (LO) – ITALY, info@mta.it
*************************************************************************************************

Hervorragende Dachantenne mit folgenden Eigenschaften:

-Flacher Winkel von nur 70 Grad, auch ideal für Frontmontage, wenn Dach nicht exakt horizontal ist.
- Antenne mit Kurzstab, Länge ca. 23 cm, im 16 V Design
- DAB+ Empfang 174-237 MHz & 1452-1492 MHz
- UKW/FM Empfang 87-108 MHz
- 12 Volt Stromversorgung extern (keine Phantomspeisung möglich)
- geringe Einbautiefe ca. 16 mm
- Verstärkung: FM: 7 dB
- Verstärkung: DAB+: 12dB
- Stromversorgung: 12 Volt, 100 mA
- Temperaturbereich (-40 Grad bis + 85 Grad Celsius)
- Impedanz: 50 Ohm (DAB+); 75-150 Ohm (UKW)
- Kabel an Antenne:
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Der Strahler der Antenne kann mit dem optionalen Knickgelenk ATTB_4615_01 ohne Empfangsverschlechterung bis zu 45 Grad schräg gestellt werden.

Hinweis: Diese Antenne wird ohne Kabel ausgeliefert!

Empfohlene LOWLOSS Verlängerungskabel:

9552: 5 Meter Lowloss Leitung für UKW/FM (mit Fakra-Buchse und DIN-Stecker) und 5 Meter Lowloss Leitung für DAB+ (mit Fakra-Buchse und SMB Buchse
9572: 7,5 Meter Lowloss Leitung für UKW/FM (mit Fakra-Buchse und DIN-Stecker) und 7,5 Meter Lowloss Leitung für DAB+ (mit Fakra-Buchse und SMB Buchse

oder UNI LOWLOSS-Sets mit verschiedenen Anschlüssen für UKW. Mit diesem Kabelset können 99% der am Markt befindlichen Autoradios mit unseren Antennen angeschlossen werden. Die Sets bestehend aus 2 LowLoss Antennenkabel mit Fakra Farbkodierungen für UKW und DAB+
- Lowlosskabel Fakra Buchse - Fakra Buchse, beige
- Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau

Adapter für UKW:
- Adapter mit Lowloss Fakra Kabel - DIN Stecker
- Adapter mit Lowloss Fakra Kabel - ISO Stecker

Varianten:
UNI-2L500: Set mit 5 m Kabellänge
UNI-2L750: Set mit 7,5 m Kabellänge
UNI-2L1000: Set mit 10,0 m Kabellänge

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten der LowLosskabel:

Wellenwiderstand: 50 Ohm
d Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm

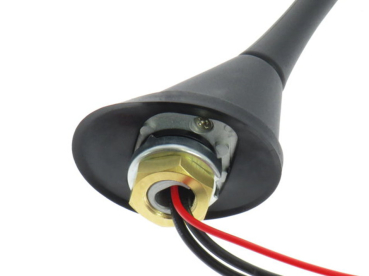

Diese Antennen ist auch mit hochwertigen LowLoss Antennenverlängerungern erhältlich, (radioseitig DIN Stecker für UKW und SMB Buchse für DAB+):
DZ_2113_52 mit 2 Verlängerungskabeln 5,0 m (DIN Stecker/SMB Buchse)

DZ_2113_72 mit 2 Verlängerungskabeln 7,5 m (DIN Stecker/SMB Buchse)

DZ_2113_L500 mit 2 Verlängerungskabeln 5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)
DZ_2113_L750 mit 2 Verlängerungskabeln 7,5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)


DZ_2113_L1000 mit 2 Verlängerungskabeln 10 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Pulverlackierte weiße Edelstahlplatte (RAL9003) zur Montage von Antennen auf Wohnmobilen oder Sonderfahrzeugen ohne Metalldach. Die Platte bildet den für Lamda/Viertelstrahler notwendigen Gegenpol, damit 16 V Antennen oder Hai Antennen optimal funktionieren. Die Platte hat im Zentrum bereits eine 20 mm Bohrung für die Montage aller gängigen Antennen. Die Materialstärke beträgt 1 mm. Die Ecken sind entgratet.

Die Platte ist mit einem entsprechenden Kleber oder Schrauben zu befestigen. Befestigungsmaterial ist nicht im Umfang enthalten.

Die Lieferung erfolgt ohne Antenne!

Unverbindlicher Tipp für einen guten Klebstoff:
DEKASYL MS-5 von Dekalin.

Unsere Empfehlung alternativ zu dieser Art. Nr. ist die ATTB_3940_51. Sie hat einen längeren besseren Strahler und bereits 2,5 m Kabel an der Antenne.

Dachantenne mit folgenden Eigenschaften:
- Geringe Aufbauhöhe durch Einsatz eines Kurzstabes
- Stabneigung von 10°... 115°einstellbar
- Geringer Montageaufwand
- Verwendbar mit 4721_01 (Verstärker+Weiche AM,FM/ DAB+), 4723_01 (Verstärker), 4724_XX (Weiche, passiv) und 4726_XX (Verstärker+Weiche AM,FM/ DAB+)
- Kurzstabes - 23 cm Stab
- Kabeltyp: RG 58
- Dienste: AM/FM, DAB, DAB+
- Konnektoren: FAKRA(f) Z

Zusatzinformationen:
- Montage: Dach/Seit-Montage
- Zusatzinfo: Gelenk-Antenne
- Kategorie/Besonderheit: Stabneigung einstellbar, Nachrüstungen auf Schrägdächern

Maße:
- Breite: 42 mm
- Höhe: 254 mm
- Länge: 33 mm
- Gewicht: 0.123 kg

Wir empfehlen folgende Kombination:
- Dachantenne ATTB_3940_01
- Dietz Verlängerungskabel 8479 (Fakra Stecker - DIN Stecker, Länge 5m)
- Splitter mit Verstärker ATTB_4726_01 (Eingang: DIN Buchse, Ausgang zum Radio SMB Stecker für DAB+ und DIN Stecker für UKW/FM.
- Falls das Radio einen ISO Eingang hat, wird noch der Adapter Dietz, 8302 benötigt.

Originalartikelnummer: 3940.01

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Magnethaftantenne für Stahlblechkarosserien mit folgenden Eigenschaften:
- Magnethaftantenne für den Rundfunkempfang
- Strahlersystem schmutz- und korrosionsgeschützt in einem Kunststoffgehäuse platziert
- Optimale Sende- und Empfangseigenschaften auf dem Fahrzeugdach
- Dienste: DAB+
- Konnektoren: SMB(f)

Zusatzinformationen:
- Montage: Magnetfuß
- Zusatzinfo: Gesamthöhe 230 mm
- Kategorie/Besonderheit: optimal abgestimmte DAB+ Antenne mit starkem Haftmagneten

Maße:
- Breite: 34 mm
- Höhe: 270 mm
- Länge: 34 mm
- Gewicht: 0.069 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Wie Antenne DZ_2113_01 aber mit längerem Strahler für besseres Empfangsverhalten.
Hervorragende Dachantenne mit folgenden Eigenschaften:

-Flacher Winkel von nur 70 Grad, auch ideal für Frontmontage, wenn Dach nicht exakt horizontal ist.
- Antenne mit Kurzstab, Länge ca. 41 cm, im 16 V Design
- DAB+ Empfang 174-237 MHz & 1452-1492 MHz
- UKW/FM Empfang 87-108 MHz
- 12 Volt Stromversorgung extern (keine Phantomspeisung möglich)
- geringe Einbautiefe ca. 16 mm
- Verstärkung: FM: 7 dB
- Verstärkung: DAB+: 12dB
- Stromversorgung: 12 Volt, 100 mA
- Temperaturbereich (-40 Grad bis + 85 Grad Celsius)
- Impedanz: 50 Ohm (DAB+); 75-150 Ohm (UKW)
- Kabel an Antenne:
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Der Strahler der Antenne kann mit dem optionalen Knickgelenk ATTB_4615_01 ohne Empfangsverschlechterung bis zu 45 Grad schräg gestellt werden.

Hinweis: Diese Antenne wird ohne Kabel ausgeliefert!

Empfohlene LOWLOSS Verlängerungskabel:

9552: 5 Meter Lowloss Leitung für UKW/FM (mit Fakra-Buchse und DIN-Stecker) und 5 Meter Lowloss Leitung für DAB+ (mit Fakra-Buchse und SMB Buchse
9572: 7,5 Meter Lowloss Leitung für UKW/FM (mit Fakra-Buchse und DIN-Stecker) und 7,5 Meter Lowloss Leitung für DAB+ (mit Fakra-Buchse und SMB Buchse

oder UNI LOWLOSS-Sets mit verschiedenen Anschlüssen für UKW. Mit diesem Kabelset können 99% der am Markt befindlichen Autoradios mit unseren Antennen angeschlossen werden. Die Sets bestehend aus 2 LowLoss Antennenkabel mit Fakra Farbkodierungen für UKW und DAB+
- Lowlosskabel Fakra Buchse - Fakra Buchse, beige
- Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau

Adapter für UKW:
- Adapter mit Lowloss Fakra Kabel - DIN Stecker
- Adapter mit Lowloss Fakra Kabel - ISO Stecker

Varianten:
UNI-2L500: Set mit 5 m Kabellänge
UNI-2L750: Set mit 7,5 m Kabellänge
UNI-2L1000: Set mit 10,0 m Kabellänge

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten der LowLosskabel:

Wellenwiderstand: 50 Ohm
d Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm

Diese Antennen ist auch mit hochwertigen LowLoss Antennenverlängerungern erhältlich, (radioseitig DIN Stecker für UKW und SMB Buchse für DAB+): DZ_2113_52 mit 2 Verlängerungskabeln 5,0 m (DIN Stecker/SMB Buchse)

DZ_2113_72 mit 2 Verlängerungskabeln 7,5 m (DIN Stecker/SMB Buchse)

DZ_2113_L500 mit 2 Verlängerungskabeln 5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)
DZ_2113_L750 mit 2 Verlängerungskabeln 7,5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)


DZ_2113_L1000 mit 2 Verlängerungskabeln 10 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Glasklebeantenne mit einem hochwertigen Verstärker, für den Empfang von DAB Frequenzen. Aufgrund des beständigen und qualitativen Materials, kann die Antenne auf Kunststoff oder Fiberglas Oberflächen angebracht werden. Passend für alle Fahrzeuge, besonders für Wohnmobile, Reisemobile, Wohnwagen und kommerzielle Fahrzeuge.

Die Stromversorgung erfolgt über Phantompower. Wenn ihr Radio keine Phantompower am DAB+ Antennenanschluss liefert, dann bitte den Phantomadapter 8551 dazwischen schalten.

Wir empfehlen folgende DAB+ Kabel (Fakra Buchse - SMB Buchse in Lowloss Ausführung):

- 9474; 3m
- 9482; 5m
- 9492; 7,5 m
- 9412; 10,0 m

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Calearo
Hersteller: MTA S.p.A., V.le dell'Industria, 12 - 26845 Codogno (LO) – ITALY, info@mta.it
*************************************************************************************************

Dachantenne mit folgenden Funktionen und Eigenschaften:
- DAB-Empfang, aktiv und rauscharm im Bereich Band III, L-Band passiv
- Rundfunkempfang aktiv und rauscharm für LMK/UKW
- 12 V-Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse oder DIN-Steckhülse
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand nur eine Montagebohrung für 2 Funktionen
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB+
- Konnektoren: Anthrazit FAKRA(m) G für DAB+, Weiß FAKRA(m) B für UKW

Ersatzstab: 4626_11

Zusatzinformationen:
- Montage: Dachmontage
- Zusatzinfo: Kombiflex-Dachantenne
- Kategorie/Besonderheit: aktive Antenne mit getrennter Signalführung

Maße:
- Breite: 56 mm
- Höhe: 270 mm
- Länge: 45 mm
- Gewicht: 0.12 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Hervorragende Dachantenne mit folgenden Eigenschaften:

-Flacher Winkel von nur 70 Grad, auch ideal für Frontmontage, wenn Dach nicht exakt horizontal ist.
- Antenne mit Kurzstab, Länge ca. 23 cm, im 16 V Design
- DAB+ Empfang 174-237 MHz & 1452-1492 MHz
- UKW/FM Empfang 87-108 MHz
- 12 Volt Stromversorgung extern
- geringe Einbautiefe ca. 16 mm
- Verstärkung: FM: 9 dB
- Verstärkung: DAB+: 14 dB
- Stromversorgung: 12 Volt, 100 mA
- Temperaturbereich (-40 Grad bis + 85 Grad Celsius)
- Impedanz: 50 Ohm (DAB+); 75-150 Ohm (UKW)
- Kabel an Antenne:
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Der Strahler der Antenne kann mit dem optionalen Knickgelenk ATTB_4615_01 ohne Empfangsverschlechterung bis zu 45 Grad schräg gestellt werden.

Hinweis: Diese Antenne wird mit dem Kabelset 9552 ausgeliefert.

9552: 5 Meter Lowloss Leitung für UKW/FM (mit Fakra-Buchse und DIN-Stecker) und 5 Meter Lowloss Leitung für DAB+ (mit Fakra-Buchse und SMB Buchse).
Weitere Ausführungen:

DZ_2113_72 mit 2 Verlängerungskabeln 7,5 m (DIN Stecker/SMB Buchse)

DZ_2113_L500 mit 2 Verlängerungskabeln 5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)
DZ_2113_L750 mit 2 Verlängerungskabeln 7,5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)


DZ_2113_L1000 mit 2 Verlängerungskabeln 10 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

- Die Antenne ist für die Montage in eigenstabilen Kunststoffbaugruppen vorgesehen
- Die Betriebsspannung wird über eine separate Versorgungsleitung der Antenne zugeführt
- Die Spannungszuführung muss an einen abgesicherten Stromkreis angeschlossen werden
- Verwendbar mit 4724.02 (Rundfunkverteiler für die Aufteilung AM/FM und DAB+ Frequenzen)
- Die Spannungslitze des Rundfunkverteilers wird nicht angeschlossen
- Kabeltyp: 75 Ohm
- Dienste: AM/FM, DAB
- Kabellänge: 2,5 m
- Konnektoren: DIN 41585(m)

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Rundfunkantenne
- Kategorie/Besonderheit: leistungsstarkte aktive und potentialfreie Dipolantenne

Maße:
- Breite: 63 mm
- Höhe: 10 mm
- Länge: 75 mm
- Gewicht: 0.183 kg

Hinweis:
Bei vielen Wohnmobilen klagen die Fahrer über schlechten UKW/FM Empfang. Abhilfe schafft diese aktive Antenne, die gut unter Kunststoffteilen eingebaut werden kann.
Mit dem angegebenen Splitter kann die Antenne auch für den DAB+ Emfang verwendet werden.

Wir empfehlen folgendes Zubehör:
- ATTB_4724_02: Passiver Splitter mit DIN/SMB Anschlüssen
- ATTB_3003_01 (2m) oder ATTB_3003_02 (3m) (DIN Buchse - DIN Stecker, 4,5m)
- Falls das Radio einen ISO Eingang hat, wird noch der Adapter Dietz, 8302 benötigt.

Originalartikelnummer: 5010.01

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

- Die Antenne ist für die Montage in eigenstabilen Kunststoffbaugruppen vorgesehen
- Die Betriebsspannung wird über eine separate Versorgungsleitung der Antenne zugeführt
- Die Spannungszuführung muss an einen abgesicherten Stromkreis angeschlossen werden
- Verwendbar mit 4724.05 (Rundfunkverteiler für die Aufteilung AM/FM und DAB+ Frequenzen)
- Die Spannungslitze des Rundfunkverteilers wird nicht angeschlossen
- Kabeltyp: RG58
- Dienste: AM/FM, DAB
- Kabellänge: 2,5 m
- Konnektoren: FAKRA(f) Z

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Rundfunkantenne
- Kategorie/Besonderheit: leistungsstarkte aktive und potentialfreie Dipolantenne

Maße:
- Breite: 63 mm
- Höhe: 10 mm
- Länge: 75 mm
- Gewicht: 0.183 kg

Hinweis:

Bei vielen Wohnmobilen klagen die Fahrer über schlechten UKW/FM Empfang. Abhilfe schafft diese aktive Antenne, die gut unter Kunststoffteilen eingebaut werden kann.
Mit dem angegebenen Splitter kann die Antenne auch für den DAB+ Emfang verwendet werden.
Wir empfehlen folgendes Zubehör:
- ATTB_4724_05: Passiver Splitter mit FAKRA/DIN/SMB Anschlüssen
- 8479 (Fakra Stecker - DIN Stecker, 5 m)
- Falls das Radio einen ISO Eingang hat, wird noch der Adapter Dietz, 8302 benötigt.


Originalartikelnummer: 5010.02

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

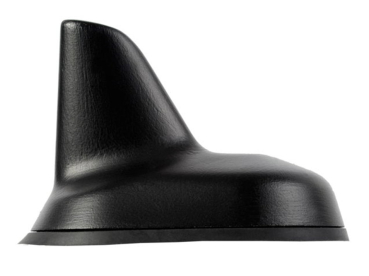

Shark Fin Dachantenne mit folgenden Funktionen und Eigenschaften:
- Montage bei neuen Lochbildern von Mercedes Benz (MB), VW/Audi möglich (Dichtungsadapter lieferbar: 4624.01 (MB) 4625.01 (VW/Audi))
- FM und DAB/ DAB+ (Band III) Empfang
- Externer Verstärker 4721_01, 4723_01 oder 4726_03 für die Verbesserung der Empfangsqualität der passiven Antenne empfohlen
- Geringe Einbautiefe (16,5 mm)
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+
- Konnektoren: FAKRA(f) Z

Maße:
- Breite: 65 mm
- Höhe: 70 mm
- Länge: 104 mm
- Gewicht: 0.165 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 2101.01 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Flex-Dachantenne 2101.01 baut zuverlässige, leistungsstarke Funkverbindungen im Bereich Rundfunk auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 2101.01 Flex-Dachantenne deckt zwei DVB-T Frequenzbänder für den Empfang von digitalem Fernsehen ab.

- DVB-T BIII (174 - 230 Mhz)
- DVB-T BIV/V (470 - 862 Mhz)

Besondere Merkmale und Eigenschaften

- Passive Flexantenne
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- Kabellänge: 0.16m

Maße:
- Breite: 56 mm
- Höhe: 271 mm
- Länge: 45 mm
- Gewicht: 0.115 kg

Hinweis: Die Antenne hat einen FME(m) Anschluss. Mit dem Adapter 8492 und den Kabeln TV002 (2m), TV003 (3,5m) oder TV005 (5m) kann man einen Fernseher mit KOAX Anschluss verbinden.

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Glasklebe-Innenantenne zur Klebebefestigung in der Mitte der Frontscheibe (1) oder an Seitenscheibe (2) mit folgenden Eigenschaften:
- Günstige Empfangseigenschaften
- Diebstahlsicher und sicher vor mutwilliger Zerstörung
- Keine Windgeräusche
- Lange Lebensdauer
- Bestens geeignet zum Anschluss an nachgerüstete digitale Autoempfänger
- Dienste: DAB+
- Konnektoren: SMB(f)

Hinweise:
- 5 mm Mindestabstand zwischen Antenne und Karosserie
- Beschichtungs-, partikel- und heizdrahtfreie Scheibe im Montagebereich

Zusatzinformationen:
- Montage: Klebebefestigung
- Zusatzinfo: Glasklebe-Innenantenne
- Kategorie/Besonderheit: aktive DAB+-Antenne mit externer +12V Spannungszuführung

Maße:
- Breite: 247 mm
- Höhe: 7 mm
- Länge: 49 mm
- Gewicht: 0.083 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Glasklebeantenne für alle feststehenden Fahrzeugscheiben mit folgenden Eigenschaften:
- Schnelle Montage
- Günstige Übertragungseigenschaften durch Außenstab
- Einfache, verdeckte Kabelverlegung
- Strahler-Schwenkbereich > 180°
- Einstellung der Gelenkhemmung mit Sechskantschraube
- Kabeltyp: RG 174
- Dienste: DAB
- Kabellänge: 3 m
- Konnektoren: SMB(f)

Hinweis:
- Beschichtungs-, partikel- und heizdrahtfreie Scheibe im Montagebereich

Zusatzinformationen:
- Montage: Klebebefestigung
- Zusatzinfo: Glasklebe-Außenantenne
- Kategorie/Besonderheit: aktive DAB+ Antenne mit 230 mm Außenstab

Maße:
- Breite: 56 mm
- Höhe: 300 mm
- Länge: 40 mm
- Gewicht: 0.126 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Dachantenne mit folgenden Funktionen und Eigenschaften:
- DAB-Empfang, aktiv und rauscharm in dem Bereich B III, L-Band passiv
- Rundfunkempfang, aktiv und rauscharm für AM/FM
- Mobilfunk im Bereich GSM900/1800, UMTS
- 12 V-Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse (Nur ein Anschluss empfohlen) oder DIN-Steckhülse
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand - nur eine Montagebohrung für 3 Funktionen
- Austauschbar mit herkömmlichen Flex-Antennen
- Kabeltyp: RG 174
- Dienste: UMTS, AM/FM, 2G, GSM, DAB+, 3G
- Konnektoren: FAKRA(m) D, FAKRA(m) G, FAKRA(m) B

Besonders geeignet für:
- Analogen und digitalen Rundfunk
- Mobilfunk

Ersatzstrahler: 4626.11

Zusatzinformationen:
- Montage: Dachmontage
- Zusatzinfo: Kombiflex-Dachantenne
- Kategorie/Besonderheit: aktive Antenne mit getrennter Signalführung

Maße:
- Breite: 56 mm
- Höhe: 270 mm
- Länge: 45 mm
- Gewicht: 0.125 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Profiantenne für optimalen Empfang von UKW/DAB+ sowie GPS/GLONASS für den stirnseitigen Verbau an Lieferwagen. Antenne mit folgenden Eigenschaften:

- Flacher Winkel von nur 25 Grad.
- Antenne mit optimiertem Stab, Länge ca. 41,5 cm, im 16 V Design
- DAB+ Empfang 174-237 MHz & 1452-1492 MHz
- UKW/FM Empfang 87-108 MHz
- GPS/GLONASS 1575,42 MHz
- 12 Volt Stromversorgung extern (keine Phantomspeisung möglich)
- geringe Einbautiefe ca. 16 mm
- Verstärkung: FM: 15 dBi
- Verstärkung: DAB+: 18dBi
- Verstärkung: GPS+: 29dBi
- Stromversorgung: 12 Volt, 100 mA
- Temperaturbereich (-40 Grad bis + 85 Grad Celsius)
- Impedanz: 50 Ohm
- Kabel an Antenne:
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau, Code G
- Kabel: RG 174, GPS/GLONASS,+ 300 mm, Fakra Stecker, blau, Code C

Hinweis: Diese Antenne wird ohne Kabel ausgeliefert!

Empfohlene LOWLOSS Verlängerungskabel:

Für UKW und DAB+:

UNI-2L350:
UNI LOWLOSS-Set mit verschiedenen Anschlüssen für UKW. Mit diesem Kabelset können 99% der am Markt befindlichen Autoradios mit unseren Antennen angeschlossen werden. Die Sets bestehend aus 2 LowLoss Antennenkabel mit Fakra Farbkodierungen für UKW und DAB+

- UKW Lowlosskabel Fakra Buchse - Fakra Buchse B, weiß
- DAB+ Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau
Adapter für UKW:
- Adapter mit Lowloss Fakra Kabel - DIN Stecker
- Adapter mit Lowloss Fakra Kabel - ISO Stecker

Für GPS/GLONASS:

UNI-3L350:
GPS Anschlusskabel-Set. Universalset für 99% aller Geräte!

Komplett blaue Farbkodierung nach Fakrastandard um Verwechslung der Signale auszuschließen.

- 3,5 Meter RG174 Kabel Fakra Buchse - Fakra Buchse, Fakra C, blau
- Adapter RG174 Fakra Stecker - GT5 Buchse für den GPS Anschluss von z.B. Alpine, Kenwood und Clariongeräten.
- Adapter RG174 Fakra Stecker - GT16 Buchse für den GPS Anschluss von z.B. Pioneergeräten

Weitere Varianten:

UKW/DAB+:
UNI-2L500: Set mit 5 m Kabellänge
UNI-2L750: Set mit 7,5 m Kabellänge
UNI-2L1000: Set mit 10,0 m Kabellänge

GPS/GLONASS:
UNI-3L500: Set mit 5 m Kabellänge
UNI-3L750: Set mit 7,5 m Kabellänge
UNI-3L1000: Set mit 10,0 m Kabellänge

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten der LowLosskabel:

Wellenwiderstand: 50 Ohm
d Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Die Antenne A10 ist nach unseren Tests, die im Moment beste Antenne für optimalen Radioempfang in Wohnmobilen. Die Elektronik und die Antennenstrahler sind perfekt auf einander abgestimmt. Für Fahrzeuge, bei denen die Bauhöhe keine Rolle spielt, empfehlen wir immer den 23cm Antennenstrahler. Sie werden begeistert sein!

Lieferumfang:

Antenne A10
Zentralbohrung d= 20 mm
Lowlosskabel 5 m, Fakra Buchse - Fakra Buchse, für UKW
Adapter 1: Fakra Stecker - DIN Stecker
Adapter 2: Fakra Stecker - ISO Stecker

Lowlosskabel 5 m, Fakra Buchse - SMB Buchse , für DAB+

Dachantenne mit folgenden Eigenschaften:
- 16V Antenne mit Langstab, Länge ca. 23cm
- DAB+ Empfang, aktiv und rauscharm in dem BAND 3
- UKW/FM/AM Empfang, aktiv und rauscharm
- 12 Volt Stromversorgung über externes Kabel 0,75 mm2 (keine Phantomspeisung möglich)
- geringe Einbautiefe (ca. 15 mm)
- Verstärkung: FM: 9 dB
- Verstärkung: DAB+: 14 dB
- Stromversorgung: 12 Volt, 30mA
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten:

Wellenwiderstand: 50 Ohm
Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Dachantenne mit folgenden Funktionen und Eigenschaften:
- DAB-Empfang, aktiv und rauscharm im Bereich Band III, L-Band passiv
- Rundfunkempfang aktiv und rauscharm für LMK/UKW
- 12 V-Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse oder DIN-Steckhülse
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand nur eine Montagebohrung für 2 Funktionen
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB+
- Konnektoren: FAKRA(m) G, FAKRA(m) B

Ersatzstab: 4626.11

Zusatzinformationen:
- Montage: Dachmontage
- Zusatzinfo: Kombiflex-Dachantenne
- Kategorie/Besonderheit: aktive Antenne mit getrennter Signalführung

Maße:
- Breite: 56 mm
- Höhe: 270 mm
- Länge: 45 mm
- Gewicht: 0.12 kg

Verlängerungskabel:
- 1 Stück 5 Meter Leitung für UKW/FM (mit Fakra-Buchse und DIN-Stecker)
- 1 Stück 5 Meter Leitung für DAB+ (mit Fakra-Buchse und SMB-Buchse)

Falls das Radio einen ISO Eingang hat, wird noch der Adapter Dietz, 8302, benötigt.
Hinweis:
Bei vielen Fahrzeugen mit einer aktiven 16 V Antenne wird nur ein gefiltertes FM Signal übertragen, d.h. das DAB+ Signal liegt außerhalb des übertragenen Frequenzbereiches.

Lösung:
Aktive Dachantenne ausbauen und durch eine aktive Dachantenne, wie die hier genannte ersetzen.

Diese Antennen ist auch unter der Nummer, ATTB_2118_01 ohne die 2 Verlängerungskabel erhältlich.

Passender Ersatzstrahler: ATTB_4626_11


Originalartikelnummer: 2118.04

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Hervorragende Dachantenne mit folgenden Eigenschaften:

-Flacher Winkel von nur 70 Grad, auch ideal für Frontmontage, wenn Dach nicht exakt horizontal ist.
- Antenne mit Kurzstab, Länge ca. 23 cm, im 16 V Design
- DAB+ Empfang 174-237 MHz & 1452-1492 MHz
- UKW/FM Empfang 87-108 MHz
- 12 Volt Stromversorgung extern
- geringe Einbautiefe ca. 16 mm
- Verstärkung: FM: 9 dB
- Verstärkung: DAB+: 14 dB
- Stromversorgung: 12 Volt, 100 mA
- Temperaturbereich (-40 Grad bis + 85 Grad Celsius)
- Impedanz: 50 Ohm (DAB+); 75-150 Ohm (UKW)
- Kabel an Antenne:
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Der Strahler der Antenne kann mit dem optionalen Knickgelenk ATTB_4615_01 ohne Empfangsverschlechterung bis zu 45 Grad schräg gestellt werden.

Hinweis: Diese Antenne wird mit dem Kabelset UNI-L500 ausgeliefert.

LowLoss Kabelset, bestehend aus 2 LowLoss Antennenkabel mit Fakra Farbkodierungen für Antennen mit UKW und DAB+
Inhalt:
- 5 Meter Lowlosskabel Fakra Buchse - Fakra Buchse, beige
- 5 Meter Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau

Adapter für UKW:
- Adapter mit Lowloss Fakra Kabel - DIN Stecker
- Adapter mit Lowloss Fakra Kabel - ISO Stecker

Weitere Ausführungen:

DZ_2113_52 mit 2 Verlängerungskabeln 5,0 m (DIN Stecker/SMB Buchse)

DZ_2113_72 mit 2 Verlängerungskabeln 7,5 m (DIN Stecker/SMB Buchse)

DZ_2113_L750 mit 2 Verlängerungskabeln 7,5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)

DZ_2113_L1000 mit 2 Verlängerungskabeln 10 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Profi Haiantenne für guten Empfang von UKW/DAB+.

Antenne mit folgenden Eigenschaften:

- elegantes "Haiflossen"-Design
- DAB+ Empfang 170-240 MHz
- UKW/FM Empfang 87-108 MHz
- 12 Volt Stromversorgung extern (keine Phantomspeisung möglich)
- geringe Einbautiefe ca. 19 mm
- Verstärkung: FM: 12 dB
- Verstärkung: DAB+: 15dB
- Stromversorgung: 10-16 Volt, 40 mA
- Temperaturbereich (-40 Grad bis + 85 Grad Celsius)
- Impedanz: 50 Ohm (DAB+); 75-150 Ohm (UKW)
- Kabel an Antenne:
- Kabel: RG 174, FM/UKW 250 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 250 mm, Fakra Stecker, schwarz, Code A
- Litze rot: 12 Volt Spannungsversorgung
- Abmessungen: 120 mm x 77 mm x 64 mm (L x B x H)
- Befestigung: Gewinde M14
- Bohrdurchmesser 20 mm


Hinweis: Diese Antenne wird ohne Kabel ausgeliefert!

Wir empfehlen die Ergänzung der optionalen Lowloss-Kabel:

- 5 Meter Lowlosskabel Fakra Buchse - DIN Stecker, Nr. 9483
- 5 Meter Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Nr. 9482

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Hervorragende Dachantenne mit folgenden Eigenschaften:

-Flacher Winkel von nur 70 Grad, auch ideal für Frontmontage, wenn Dach nicht exakt horizontal ist.
- Antenne mit Kurzstab, Länge ca. 23 cm, im 16 V Design
- DAB+ Empfang 174-237 MHz & 1452-1492 MHz
- UKW/FM Empfang 87-108 MHz
- 12 Volt Stromversorgung extern
- geringe Einbautiefe ca. 16 mm
- Verstärkung: FM: 9 dB
- Verstärkung: DAB+: 14 dB
- Stromversorgung: 12 Volt, 100 mA
- Temperaturbereich (-40 Grad bis + 85 Grad Celsius)
- Impedanz: 50 Ohm (DAB+); 75-150 Ohm (UKW)
- Kabel an Antenne:
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Der Strahler der Antenne kann mit dem optionalen Knickgelenk ATTB_4615_01 ohne Empfangsverschlechterung bis zu 45 Grad schräg gestellt werden.

Hinweis: Diese Antenne wird mit dem Kabelset 9572 ausgeliefert.

9572: 7,5 Meter Lowloss Leitung für UKW/FM (mit Fakra-Buchse und DIN-Stecker) und 7,5 Meter Lowloss Leitung für DAB+ (mit Fakra-Buchse und SMB Buchse

Weitere Ausführungen:

DZ_2113_52 mit 2 Verlängerungskabeln 5,0 m (DIN Stecker/SMB Buchse)

DZ_2113_L500 mit 2 Verlängerungskabeln 5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)
DZ_2113_L750 mit 2 Verlängerungskabeln 7,5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)


DZ_2113_L1000 mit 2 Verlängerungskabeln 10 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Aktive Glasklebe-Innenantenne zur Klebebefestigung an der rechten oder linken Seite der Frontscheibe oder an Seitenscheiben mit folgenden Eigenschaften:
- Günstige Empfangseigenschaften
- Diebstahlsicher und sicher vor mutwilliger Zerstörung
- Keine Windgeräusche
- Lange Lebensdauer
- Bestens geeignet zum Anschluss an nachgerüstete digitale Autoempfänger
- Wird in die Mitte der Front- oder an die Seitenscheibe geklebt
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+
- Kabellänge: 2,5 m
- Konnektoren: SMB(f)

Hinweise:
- 5 mm Mindestabstand zwischen Antenne und Karosserie
- Beschichtungs-, partikel- und heizdrahtfreie Scheibe im Montagebereich

Zusatzinformationen:
- Montage: Klebebefestigung
- Zusatzinfo: Glasklebe- Innenantenne
- Kategorie/Besonderheit: aktive potentialunabhängige Glasklebe-Antenne für DAB+

Maße:
- Breite: 37 mm
- Höhe: 7 mm
- Länge: 525 mm
- Gewicht: 0.084 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Aktive Glasklebe-Innenantenne zur Klebebefestigung an der rechten oder linken Seite der Frontscheibe oder an Seitenscheiben mit folgenden Eigenschaften:
- Günstige Empfangseigenschaften
- Diebstahlsicher und sicher vor mutwilliger Zerstörung
- Keine Windgeräusche
- Lange Lebensdauer
- Bestens geeignet zum Anschluss an nachgerüstete digitale Autoempfänger
- Verwendbar mit 4724_05 (Rundfunkverteiler für die Aufteilung AM/FM und DAB+ Frequenzen)
- Die Antenne wird über die Spannungslitze des Rundfunkverteilers mit 12V gespeist
- Dienste: AM/FM, DAB, DAB+
- Kabellänge: 2,5 m
- Konnektoren: FAKRA(f) Z

Hinweise:
- 5 mm Mindestabstand zwischen Antenne und Karosserie
- Beschichtungs-, partikel- und heizdrahtfreie Scheibe im Montagebereich

Zusatzinformationen:
- Montage: Klebebefestigung
- Zusatzinfo: Glasklebe- Innenantenne
- Kategorie/Besonderheit: aktive potentialunabhängige Glasklebe-Antenne für DAB+

Maße:
- Breite: 37 mm
- Höhe: 7 mm
- Länge: 525 mm
- Gewicht: 0.084 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Die Antenne A10 ist nach unseren Tests, die im Moment beste Antenne für optimalen Radioempfang in Wohnmobilen. Die Elektronik und die Antennenstrahler sind perfekt auf einander abgestimmt. Für Fahrzeuge, bei denen die Bauhöhe keine Rolle spielt, empfehlen wir immer den 41cm Antennenstrahler. Sie werden begeistert sein!

Lieferumfang:

Antenne A10
Zentralbohrung d= 20 mm
Lowlosskabel 5 m, Fakra Buchse - Fakra Buchse, für UKW
Adapter 1: Fakra Stecker - DIN Stecker
Adapter 2: Fakra Stecker - ISO Stecker

Lowlosskabel 5 m, Fakra Buchse - SMB Buchse , für DAB+

Dachantenne mit folgenden Eigenschaften:
- 16V Antenne mit Langstab, Länge ca. 41cm
- DAB+ Empfang, aktiv und rauscharm in dem BAND 3
- UKW/FM/AM Empfang, aktiv und rauscharm
- 12 Volt Stromversorgung über externes Kabel 0,75 mm2 (keine Phantomspeisung möglich)
- geringe Einbautiefe (ca. 15 mm)
- Verstärkung: FM: 9 dB
- Verstärkung: DAB+: 14 dB
- Stromversorgung: 12 Volt, 30mA
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten:

Wellenwiderstand: 50 Ohm
Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 2118.04 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Kombiflex-Dachantenne 2118.04 baut zuverlässige, leistungsstarke Funkverbindungen im Bereich Rundfunk auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 2118.04 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Im Rundfunkbereich können AM (0,15 – 1,71 MHz), FM (87,5 - 108 MHz) und DAB+ (DAB+ BIII, 174 – 230 MHz; DAB+ L-Band, 1452 – 1492 MHz) empfangen werden.

Besondere Merkmale und Eigenschaften

- Aktiver und rauscharmer DAB-Empfang im Bereich Band III
- Passiver DAB-Empfang im Bereich L-Band
- Aktiver Rundfunkempfang für LMK/UKW
- Aktive Antenne mit getrennter Signalführung
- 12V Stromversorgung der Verstärker wahlweise über DIN-Steckhülse oder über Innenleiter der Kabelanschlüsse (nur ein Anschluss empfohlen)
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand (nur eine Montagebohrung für 2 Funktionen)
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB+
- Konnektoren: FAKRA(m) G, FAKRA(m) B

Maße:
- Breite: 56 mm
- Höhe: 270 mm
- Länge: 45 mm
- Gewicht: 0.241 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Dachantenne mit folgenden Funktionen und Eigenschaften:
- DAB-Empfang, aktiv und rauscharm im Bereich Band III, L-Band passiv
- Rundfunkempfang aktiv und rauscharm für LMK/UKW
- 12 V-Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse oder DIN-Steckhülse
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand nur eine Montagebohrung für 2 Funktionen
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB+
- Konnektoren: FAKRA(m) G, FAKRA(m) B

Ersatzstab: 4626.11

Zusatzinformationen:
- Montage: Dachmontage
- Zusatzinfo: Kombiflex-Dachantenne
- Kategorie/Besonderheit: aktive Antenne mit getrennter Signalführung

Maße:
- Breite: 56 mm
- Höhe: 270 mm
- Länge: 45 mm
- Gewicht: 0.12 kg

LowLoss Kabelset Nr. 2, bestehend aus 2 LowLoss Antennenkabel mit Fakra Farbkodierungen für ATTB Antennen mit UKW und DAB+
Inhalt:
- 7,5 Meter Lowlosskabel Fakra Buchse - DIN Stecker, Fakra B, beige
- 7,5 Meter Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten:

Länge: 7,5 Meter
Wellenwiderstand: 50 Ohm
Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm

Originalartikelnummer der Antenne: 2118.01

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 3761.01 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Kombiflex-Dachantenne 3761_01 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Rundfunk, und Navigation auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 3761_01 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB+, und GPS.

- Im Rundfunkbereich können AM (0,15 -16 MHz), FM (87,5 - 108 MHz), DAB+ (B III: 174 – 240 MHz) und DAB+ (L-Band: 1452 - 1492 MHz) empfangen werden
- Die ATTB 3761_01 Dachantenne ist darüber hinaus auch für den Empfang von GNSS Navigationssignalen ausgelegt (GPS: 1575,42 MHz)

Besondere Merkmale und Eigenschaften
- Aktiver und rauscharmer Rundfunkempfang (AM, FM)
- Aktiver und rauscharmer DAB-Empfang in den Bereichen B III
- Passiver DAB-Empfang in den Bereichen L-Band
- Aktiver und rauscharmer Rundfunk- und GPS-Empfang für LMK/UKW
- Aktive Antenne mit getrennter Signalführung
- Aktive GNSS-Antenne (Phantom-Stromspeisung)
- 12V Stromversorgung der Verstärker wahlweise über DIN-Steckhülse oder über Innenleiter der Kabelanschlüsse (nur ein Anschluss empfohlen)
- Geräuscharmer Antennenstab
- Geringe Einbautiefe (15 mm)
- Geringer Montageaufwand (nur eine Montagebohrung für 3 Funktionen)
- Austauschbar mit herkömmlichen Flex-Antennen

Maße:
- Breite: 65 mm
- Höhe: 270 mm
- Länge: 104 mm
- Gewicht: 0.172 kg

Passender Ersatzstrahler: ATTB_4626_11

Passende Verlängerungskabel:
8482: Fakra Buchse auf SMB Buchse
8483: Fakra Buchse auf DIN Stecker
8489: Fakra Buchse auf Raku 2 Buchse
8481: Fakra Buchse auf Fakra Buchse plus Adapter für GPS, z.B. 8641 (Fakra Stecker auf GT 16 Buchse für Pioneer) oder 8610 (Fakra Stecker auf Geräte mit GT5, wie z.B. Kenwood, Clarion oder Alpine)

Originalartikelnummer: 3761.01

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

WICHTIGSTE EIGENSCHAFTEN

DAB-Digitalradio und analoger AM/FM-Radioempfang

GNSS-Modul: Unterstützung der Systeme GPS, Galileo und GLONASS für die Satellitenlokalisierung und Navigation

Traditioneller Stab: garantiert eine optimale Empfangsqualität unter allen Bedingungen

WICHTIGSTE TECHNISCHE INFORMATIONEN

AM/FM-Radio-Anschluss: FAKRA-Stecker WEISS
DAB-Radio-Anschluss: FAKRA-Stecker SCHWARZ
GNSS-Anschluss: FAKRA-Stecker BLAU
AM/FM- und DAB-Stromversorgung: 12 Volt mit eigenem Kabel
GNSS-Stromversorgung: 3-5 Volt im Phantom-Modus
Stablänge: 41 cm
Stromverbrauch: 75 mA max
Lochdurchmesser: rechteckig 15x15 mm oder rund mit19 mm


Wir empfehlen folgende Kabel in 5 Meter Länge:
9483: für UKW (Fakra Buchse - DIN Stecker)
9482: für DAB+ (Fakra Buchse - SMB Buchse)
9455: für GPS ( Fakra Buchse - Fakra Buchse), blau

Wir empfehlen folgende Kabel in 7,5 Meter Länge:
9493: für UKW (Fakra Buchse - DIN Stecker)
9492: für DAB+ (Fakra Buchse - SMB Buchse)
9457: für GPS ( Fakra Buchse - Fakra Buchse), blau

Wir empfehlen folgende Kabel in 10 Meter Länge:
9413: für UKW (Fakra Buchse - DIN Stecker)
9412: für DAB+ (Fakra Buchse - SMB Buchse)
9459: für GPS ( Fakra Buchse - Fakra Buchse), blau

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Calearo
Hersteller: MTA S.p.A., V.le dell'Industria, 12 - 26845 Codogno (LO) – ITALY, info@mta.it
*************************************************************************************************

Hervorragende Dachantenne mit folgenden Eigenschaften:

-Flacher Winkel von nur 70 Grad, auch ideal für Frontmontage, wenn Dach nicht exakt horizontal ist.
- Antenne mit Kurzstab, Länge ca. 23 cm, im 16 V Design
- DAB+ Empfang 174-237 MHz & 1452-1492 MHz
- UKW/FM Empfang 87-108 MHz
- 12 Volt Stromversorgung extern
- geringe Einbautiefe ca. 16 mm
- Verstärkung: FM: 9 dB
- Verstärkung: DAB+: 14 dB
- Stromversorgung: 12 Volt, 100 mA
- Temperaturbereich (-40 Grad bis + 85 Grad Celsius)
- Impedanz: 50 Ohm (DAB+); 75-150 Ohm (UKW)
- Kabel an Antenne:
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Der Strahler der Antenne kann mit dem optionalen Knickgelenk ATTB_4615_01 ohne Empfangsverschlechterung bis zu 45 Grad schräg gestellt werden.

Hinweis: Diese Antenne wird mit dem Kabelset UNI-L750 ausgeliefert.

LowLoss Kabelset, bestehend aus 2 LowLoss Antennenkabel mit Fakra Farbkodierungen für Antennen mit UKW und DAB+
Inhalt:
- 7,5 Meter Lowlosskabel Fakra Buchse - Fakra Buchse, beige
- 7,5 Meter Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau

Adapter für UKW:
- Adapter mit Lowloss Fakra Kabel - DIN Stecker
- Adapter mit Lowloss Fakra Kabel - ISO Stecker

Weitere Ausführungen:

DZ_2113_52 mit 2 Verlängerungskabeln 5,0 m (DIN Stecker/SMB Buchse)

DZ_2113_72 mit 2 Verlängerungskabeln 7,5 m (DIN Stecker/SMB Buchse)

DZ_2113_L500 mit 2 Verlängerungskabeln 5 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)

DZ_2113_L1000 mit 2 Verlängerungskabeln 10 m und 2 Adaptern (DIN Stecker/ISO Stecker/Fakra Buchse/SMB Buchse)



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

Glasklebe-Innenantenne zur Klebebefestigung an der Frontscheibe (1) oder an Seitenscheibe (2) mit folgenden Eigenschaften:
- Rundfunkempfang, aktiv und rauscharm für AM/FM
- DAB + Empfang, aktiv und rauscharm in dem Bereich B III
- Einfache und schnelle Installation
- diebstahlsicher und sicher vor mutwilliger Zerstörung
- lange Lebensdauer
- bestens geeignet zum Anschluss an nachgerüstete
- digitale Autoempfänger mit Phantomspeisung der Antenne
- Bei AM-Empfang Anschluss an Fahrzeugmasse (GND) erforderlich
- Aktive Einkabellösung für FM und DAB+
- Empfohlenes Zubehör: Weiche 4724_XX (abhängig vom verwendeten Verlängerungskabel)
- Dienste: AM/FM, DAB+
- Kabellänge: 0,3 m
- Konnektoren: FAKRA(m) Z

Hinweise:
- 5 mm Mindestabstand zwischen Antenne und Karosserie
- beschichtungs-, partikel- und heizdrahtfreie Scheibe im Montagebereich

Zusatzinformationen:
- Montage: Klebebefestigung
- Zusatzinfo: Innen-Klebeantenne
- Kategorie/Besonderheit: aktive und potentialfreie Rahmenantenne

Maße:
- Breite: 62 mm
- Höhe: 10 mm
- Länge: 255 mm
- Gewicht: 0.053 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Die Antenne A10 ist nach unseren Tests, die im Moment beste Antenne für optimalen Radioempfang in Wohnmobilen. Die Elektronik und die Antennenstrahler sind perfekt auf einander abgestimmt. Für Fahrzeuge, bei denen die Bauhöhe keine Rolle spielt, empfehlen wir immer den 23cm Antennenstrahler. Sie werden begeistert sein!

Lieferumfang:

Antenne A10
Zentralbohrung d= 20 mm
Lowlosskabel 7,5 m, Fakra Buchse - Fakra Buchse, für UKW
Adapter 1: Fakra Stecker - DIN Stecker
Adapter 2: Fakra Stecker - ISO Stecker

Lowlosskabel 7,5 m, Fakra Buchse - SMB Buchse , für DAB+

Dachantenne mit folgenden Eigenschaften:
- 16V Antenne mit Langstab, Länge ca. 23cm
- DAB+ Empfang, aktiv und rauscharm in dem BAND 3
- UKW/FM/AM Empfang, aktiv und rauscharm
- 12 Volt Stromversorgung über externes Kabel 0,75 mm2 (keine Phantomspeisung möglich)
- geringe Einbautiefe (ca. 15 mm)
- Verstärkung: FM: 9 dB
- Verstärkung: DAB+: 14 dB
- Stromversorgung: 12 Volt, 30mA
- Kabel: RG 174, FM 300 mm, Fakra Stecker, weiß, Code B
- Kabel: RG 174, DAB+ 300 mm, Fakra Stecker, grau , Code G

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten:

Wellenwiderstand: 50 Ohm
Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm


Hinweis: Dieses Set ersetzt die bisherigen Sets:

A1T0L750UNI



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

UKW: Weißer Stecker - DAB+ Grauer Stecker

Dachantenne mit folgenden Eigenschaften:
- 16 V Antenne mit Kurzstab, Länge ca. 23 cm
- DAB Empfang, aktiv und rauscharm in dem BAND 3
- UKW/FM/AM Empfang, aktiv und rauscharm
- 12 Volt Stromversorgung wahlweise über Innenleiter der Kabelanschlüsse (Phantomspeisung) oder über DIN Steckhülse (s. Bild)
- geringe Einbautiefe (ca. 15 mm)
- Verstärkung: FM: 14dB
- Verstärkung: DAB+: 10dB
- Verstärkung: AM: 6dB
- Stromversorgung: 12 Volt, 25mA
- Kabel: RG 174, AM/FM 145 mm, Fakra Stecker, weiß
- Kabel: RG 174, DAB+ 185 mm, Fakra Stecker, grau

LowLoss Kabelset, bestehend aus 2 LowLoss Antennenkabel mit Fakra Farbkodierungen für ATTB Antennen mit UKW und DAB+
Inhalt:
- 10 Meter Lowlosskabel Fakra Buchse - DIN Stecker, Fakra B, beige
- 10 Meter Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau

Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).

Technische Daten:

Länge: 10 Meter
Wellenwiderstand: 50 Ohm
Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm

Originalartikelnummer der Antenne: 2118.01

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Hinweis: Spannungsversorgung über Phantompower des UKW und DAB+ Bereiches durchführen! (siehe Text unten):

Die Aktivantenne empfängt DAB+ Signale und UKW Signale. Die Elektronik muss durch einen optionalen Phantomadapter, z.B. 8553 oder 8551, für den UKW Bereich versorgt werden. Für den DAB+ Bereich kann im Autoradio die Phantomspannung aktiviert werden. Selbstklebende Folienantenne zur senkrechten Montage hochkant oder quer. Die Folie ist stabil, kann aber leicht gekrümmt werden. Die Elektronik muss mit der Öse auf Masse gelegt werden oder mit einer guten Masseverbindung versorgt werden.
Ideal für Wohnmobile, Busse, Lieferfahrzeuge und Spezialfahrzeuge, in denen keine Standardantenne verbaut werden kann.

Technische Daten:
Abmessungen: Folie: 300 * 145 mm
Verstärker: 78*30*25 mm
Verstärkung: AM: 30dB, FM: 12 dB/87-108MHz, DAB+: 20dB/170-240MHz
Spannungsversorgung: 12 Volt über optionalen Phantomadapter oder vom Autoradio über den weißen Fakra (FM/UKW) Anschluss . Phantomversor
