Wie bereits ausführlich erklärt, ist sehr guter Empfang nur möglich, wenn die Antenne auf einer leitenden Metallfläche montiert wird. Man kann diese Dachhauben direkt auf das Dach aufkleben, wenn sich unter der Dachhaube die Möglichkeit bietet, die Kabel in das Fahrzeuginnere zu führen.
Zuerst wird die Antenne mit der Dachhaube verschraubt, danach erfolgt die Bohrung einer Dachdurchführung und die Durchführung der 30 cm langen Kabel der Antenne in das Fahrzeuginnere.
Für die Verklebung und Abdichtung der Kunststoff-Dachhaube empfehlen wir das Klebeset (DN-SetMS5). Der Artikel sind nicht im Lieferumfang enthalten und muss separat bestellt werden.
In der Grundvariante mit 6,5 m Kabel sind die Kabel mit DIN/SMB Anschlüssen versehen. Bei den längeren Varianten kommen unsere UNI Kabelsets mit mehreren Adaptern für nahezu 99% aller Radios zum Einsatz.
Bitte beachten Sie, dass im Servicefall die Verklebung der Dachhaube gelöst werden muss, um die Antenne auszutauschen!
Zum Produkt:

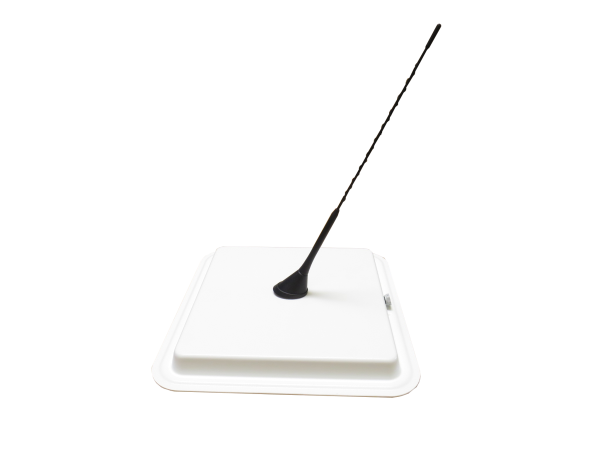

Groundplane für GFK Dachaufbauten. Die Kunststoff-Dachhaube mit innenliegender Metallplatte stellt den notwendigen Gegenpol für die optimale Funktion von Autoradioantennen auf GFK-Dächern her.
Die Dachhaube wird verklebt. Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5.
Lieferumfang:
1 Kunststoffdachhaube mit
innenliegender Metallplatte
1 Antenne für FM/UKW
1 Bohrlochadapter
1 Staubschutzdichtung
1 Anschlusskabel 6,5 m mit DIN Stecker
1 Anschlusskabel 6,5 m mit SMB Buchse
Dachantenne mit folgenden Eigenschaften:
- 16 V Antenne mit Kurzstab, Länge ca. 43 cm
- DAB Empfang, aktiv und rauscharm in dem BAND 3
- UKW/FM/AM Empfang, aktiv und rauscharm
- 12 Volt Stromversorgung wahlweise über Innenleiter der Kabelanschlüsse (Phantomspeisung) oder über DIN Steckhülse (s. Bild)
- geringe Einbautiefe (ca. 15 mm)
- Verstärkung: FM: 14dB
- Verstärkung: DAB+: 10dB
- Verstärkung: AM: 6dB
- Stromversorgung: 12 Volt, 25mA
- Kabel: RG 174, AM/FM 145 mm, Fakra Stecker, weiß, UKW
- Kabel: RG 174, DAB+ 185 mm, Fakra Stecker, grau, DAB+
LowLoss Kabelset, bestehend aus 2 LowLoss Antennenkabel mit Fakra Farbkodierungen für ATTB Antennen mit UKW und DAB+
Inhalt:
- 6,5 Meter Lowlosskabel Fakra Buchse - DIN Stecker, Fakra B, beige
- 6,5 Meter Lowlosskabel Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau
Low-Loss Kabel (...wenig Verlust Kabel) sind die Kabel mit den besten elektrischen Eigenschaften für die verlustfreie Übertragung von Antennensignalen. Unsere Lowloss Kabelserie hat beste Leitwerte und dadurch niedrigste Kabelwiderstände. Sie werden erreicht durch die Verwendung von verzinnten Litzen für den Innenleiter (7*d=0,25mm), für die Abschirmung (42*d=0,11mm) und einer zusätzlichen Aluminiumfolie zwischen dem PE-Dielektrikum und dem Schirm. Es werden nur hochwertige Fakra Stecker und Buchsen der Firma Rosenberger verwendet. Sie haben eine exzellente Verarbeitung und Passform durch eine besondere Stanz-Biege-Technologie der Firma Rosenberger(Fakra-SF).
Technische Daten:
Länge: 6,5 Meter
Wellenwiderstand: 50 Ohm
Kapazität: 95pF/m
Erweiterte POLYTHEN Isolation 2.00 mm
Aluminiumfolienabschirmung und zusätzliches
verzinntes Kupfergeflecht
Außendurchmesser: 3,6 mm
Maße: 38,5 * 38,5 * 3,5 cm
Originalartikelnummer der Antenne: 2118.30
*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************
