ATTB DAB+ -Splitter

Generiert aus einer UKW/FM Antenne zusätzlich ein DAB/DAB+ Signal.
Anschlüsse zum Radio:
FM/UKW: 150 Ohm DIN Stecker
DAB/DAB+: SMB Buchse
Stecker zur Antenne: 150 Ohm DIN Buchse

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert.
Im Lieferumfang sind dafür folgende Adapterkabel enthalten:
8524 Fakra Buchse DIN Stecker
8514 Fakra Buchse DIN Buchse
8526 Fakra Buchse SMB Buchse

Technische Daten:
Frequenzen/Verstärkung:

AM=0,15-1,71MHz, 25 dB +/-1
FM=87,5-108MHz, 13,5 dB +/-1
III Band=174-240 MHz, 21 dB +/-1
L BAND=1452-1492 MHz, 14 dB +/-1

Stromaufnahme: 110 mA
Impedance: 50 Ohm
Ersatz für: 7562030

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Calearo
Hersteller: MTA S.p.A., V.le dell'Industria, 12 - 26845 Codogno (LO) – ITALY, info@mta.it
*************************************************************************************************

Generiert aus einer UKW/FM Antenne zusätzlich ein DAB/DAB+ Signal.
Anschlüsse zum Radio:
FM/UKW: 150 Ohm DIN Stecker
DAB/DAB+: SMB Buchse
Stecker zur Antenne: 50 Ohm ISO Buchse

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert.
Im Lieferumfang sind dafür folgende Adapterkabel enthalten:

8524 Fakra Buchse DIN Stecker
8555 Fakra Buchse ISO Buchse
8526 Fakra Buchse SMB Buchse Technische Daten:
Frequenzen/Verstärkung:

AM=0,15-1,71MHz, 25 dB +/-1
FM=87,5-108MHz, 13,5 dB +/-1
III Band=174-240 MHz, 21 dB +/-1
L BAND=1452-1492 MHz, 14 dB +/-1

Stromaufnahme: 110 mA
Impedance: 50 Ohm


*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Calearo
Hersteller: MTA S.p.A., V.le dell'Industria, 12 - 26845 Codogno (LO) – ITALY, info@mta.it
*************************************************************************************************

Generiert aus einer UKW/FM Antenne zusätzlich ein DAB/DAB+ Signal
Anschlüsse zum Radio:
Fakra Stecker
DAB/DAB+: Fakra Stecker
Anschluss zur Antenne: Fakra Stecker

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert. Bei einer Phantomantenne muss zwischen Splitter und Antennenanschluss ein Phantomadapter eingesetzt werden, z.B. 8551
Zur Adaptierung auf Radios mit ISO und DIN Anschlüssen empfehlen wir die Komplettkits
41121, 41122 und 41123 oder den Einsatz folgender Adapter:

nicht im Lieferumfang enthalten:
8524 Fakra Buchse DIN Stecker
8514 Fakra Buchse DIN Buchse
8525 Fakra Buchse ISO Stecker
8555 Fakra Buchse ISO Buchse
8526 Fakra Buchse SMB Buchse
8527 Fakra Buchse SMA Stecker

8529 Fakra Buchse auf Fakra Buchse

Technische Daten:
Frequenzen/Verstärkung:

AM=0,15-1,71MHz, 25 dB +/-1
FM=87,5-108MHz, 13,5 dB +/-1
III Band=174-240 MHz, 21 dB +/-1
L BAND=1452-1492 MHz, 14 dB +/-1

Stromaufnahme: 110 mA
Impedance: 50 Ohm

Auch bekannt unter der Art. Nr. 7561004

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Calearo
Hersteller: MTA S.p.A., V.le dell'Industria, 12 - 26845 Codogno (LO) – ITALY, info@mta.it
*************************************************************************************************

Aktiver Rundfunkverteiler für den Fahrzeug- bzw. Hausinnenbereich mit folgenden Funktionen und Eigenschaften:
- Aufteilung analoges Radio und DAB, DAB+ Frequenzbereiche
- Verbesserung der Empfangsqualität passiver Rundfunkantennen
- Einfache und schnelle Befestigung
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+
- Konnektoren: SMB(f), DIN 41585(f), DIN 41585(m)

Hinweis:
- Das Produkt ist für typische Dach-/Kotflügelantennen vorgesehen
- Nicht verwenden bei integrierten Glas- oder aktiven Dachantennen

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Frequenzweiche
- Kategorie/Besonderheit: aktive Frequenzweiche für passive Einkabellösung

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert. Bei einer Phantomantenne muss zwischen Splitter und Antennenanschluss ein Phantomadapter eingesetzt werden, z.B. 8551, da eine eventuelle Phantomspannung des Radios nicht durchgeleitet wird.

Die besten Ergebnisse werden erzielt, wenn der Splitter mit einer passiven Antenne FM/UKW/DAB kombiniert wird: - 16 V Antenne: ATTB_2116_01 - Flexantenne mit verstellbarem Stab von 10-115 Grad: ATTB_3940_01 - Shark/Haifischantenne: ATTB_3759_01 Diese Antennen haben immer ein Stück Kabel 40cm mit einer Fakra Buchse. Sie können dann ein eventuell vorhandenes Fakrakabel verwenden oder mit dem Verlängerungskabel Dietz: 8479 (Fakra Stecker - DIN Stecker, Länge 5 Meter) das Signal in das Armaturenbrett bringen. Dort schließen Sie den Splitter an. Sollte das Radio einen ISO Antennenanschluss für UKW haben, dann benötigen Sie noch den Adapter, Dietz 8300.

Originalartikelnummer: 4726.01

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Aktiver Rundfunkverteiler für den Fahrzeug- bzw. Hausinnenbereich mit folgenden Funktionen und Eigenschaften:
- Aufteilung analoges Radio und DAB+ Frequenzbereiche
- Verbesserung der Empfangsqualität passiver Rundfunkantennen
- Einfache und schnelle Befestigung
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+
- Konnektoren: SMB(f), FAKRA(m) Z, DIN 41585(m)

Hinweis:
- Das Produkt ist für typische Dach-/Kotflügelantennen vorgesehen
- Nicht verwenden bei integrierten Glas- oder aktiven Dachantennen

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Frequenzweiche
- Kategorie/Besonderheit: aktive Frequenzweiche für passive Einkabellösung

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert. Bei einer Phantomantenne muss zwischen Splitter und Antennenanschluss ein Phantomadapter eingesetzt werden, z.B. 8551, da eine eventuelle Phantomspannung des Radios nicht durchgeleitet wird.

Die besten Ergebnisse werden erzielt, wenn der Splitter mit einer passiven Antenne FM/UKW/DAB kombiniert wird: - 16 V Antenne: ATTB_2116_01 - Flexantenne mit verstellbarem Stab von 10-115 Grad: ATTB_3940_01 - Shark/Haifischantenne: ATTB_3759_01 Diese Antennen haben immer ein Stück Kabel 40cm mit einer Fakra Buchse. Sie können dann ein eventuell vorhandenes Fakrakabel verwenden oder mit dem Verlängerungskabel Dietz: 8475 (Fakra Stecker - Fakra Buchse, Länge 5 Meter) das Signal in das Armaturenbrett bringen. Dort schließen Sie den Splitter an. Sollte das Radio einen ISO Antennenanschluss für UKW haben, dann benötigen Sie noch den Adapter, Dietz 8300.

Originalartikelnummer: 4726.04

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Aktiver Rundfunkverteiler für den Fahrzeug- bzw. Hausinnenbereich mit folgenden Funktionen und Eigenschaften:
- Aufteilung analoges Radio und DAB+ Frequenzbereiche
- Verbesserung der Empfangsqualität passiver Rundfunkantennen
- Einfache und schnelle Befestigung
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+
- Konnektoren: FAKRA(f) Z, SMB(f)

Hinweis:
- Das Produkt ist für typische Dach-/Kotflügelantennen vorgesehen
- Nicht verwenden bei integrierten Glas- oder aktiven Dachantennen

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Frequenzweiche
- Kategorie/Besonderheit: aktive Frequenzweiche für passive Einkabellösung

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert. Bei einer Phantomantenne muss zwischen Splitter und Antennenanschluss ein Phantomadapter eingesetzt werden, z.B. 8551, da eine eventuelle Phantomspannung des Radios nicht durchgeleitet wird.

Die besten Ergebnisse werden erzielt, wenn der Splitter mit einer passiven Antenne FM/UKW/DAB kombiniert wird:
- 16 V Antenne: ATTB_2116_01
- Flexantenne mit verstellbarem Stab von 10-115 Grad: ATTB_3940_01
- Shark/Haifischantenne: ATTB_3759_01

Diese Antennen haben immer ein Stück Kabel 40cm mit einer Fakra Buchse. Sie können dann ein eventuell vorhandenes Fakrakabel verwenden oder mit dem Verlängerungskabel Dietz: 8475 (Fakra Stecker - Fakra Buchse, Länge 5 Meter) das Signal in das Armaturenbrett bringen. Dort schließen Sie den Splitter an. Sollte das Radio einen DIN Antennenanschluss für UKW haben, dann benötigen Sie noch den Adapter: Dietz 8509 (Fakra Stecker - DIN Stecker) oder wenn das Radio einen ISO Anschluss hat: Dietz 8508 (Faka Stecker - ISO Stecker)

Originalartikelnummer: 4726.03

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

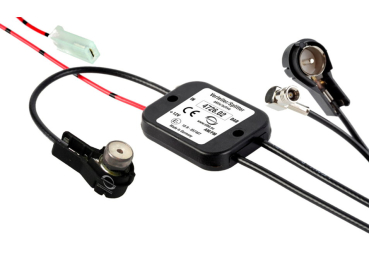

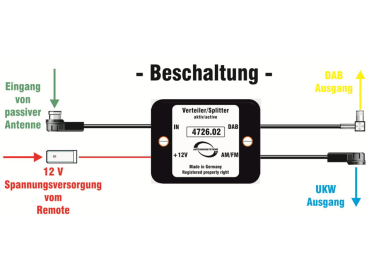

Aktiver Rundfunkverteiler für den Fahrzeug- bzw. Hausinnenbereich mit folgenden Funktionen und Eigenschaften:
- Aufteilung analoges Radio und DAB+ Frequenzbereiche
- Verbesserung der Empfangsqualität passiver Rundfunkantennen
- Einfache und schnelle Befestigung
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+

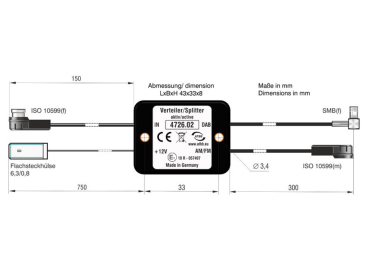

- Konnektoren: SMB(f), ISO 10599(f), ISO 10599(m)

Hinweis:
- Das Produkt ist für typische Dach-/Kotflügelantennen vorgesehen
- Nicht verwenden bei integrierten Glas- oder aktiven Dachantennen

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Frequenzweiche
- Kategorie/Besonderheit: aktive Frequenzweiche für passive Einkabellösung

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert. Bei einer Phantomantenne muss zwischen Splitter und Antennenanschluss ein Phantomadapter eingesetzt werden, z.B. 8551, da eine eventuelle Phantomspannung des Radios nicht durchgeleitet wird.

Die besten Ergebnisse werden erzielt, wenn der Splitter mit einer passiven Antenne FM/UKW/DAB kombiniert wird:
- 16 V Antenne: ATTB_2116_01
- Flexantenne mit verstellbarem Stab von 10-115 Grad: ATTB_3940_01
- Shark/Haifischantenne: ATTB_3759_01

Diese Antennen haben immer ein Stück Kabel 40cm mit einer Fakra Buchse. Sie können dann ein eventuell vorhandenes Fakrakabel verwenden oder mit dem Verlängerungskabel
- Dietz: 8479 (Fakra Stecker - DIN Stecker, Länge 5 Meter) und
- Dietz Adapter 8512 (DIN Buchse - ISO Stecker)
das Signal in das Armaturenbrett bringen. Dort schließen Sie den Splitter an. Sollte das Radio einen DIN Antennenanschluss für UKW haben, dann benötigen Sie noch den Adapter, Dietz 8300.

Originalartikelnummer: 4726.02

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Rundfunkverteiler für den Fahrzeug- bzw. Hausinnenbereich mit folgenden Funktionen und Eigenschaften:
- Aufteilung AM/FM und DAB, DAB+ Frequenzbereiche
- Phantom Stromversorgung einer externen Antenne oder eines Rundfunkverstärkers
- Einfache und schnelle Befestigung
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+
- Konnektoren: SMB(f), DIN 41585(f), DIN 41585(m)

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Frequenzweiche
- Kategorie/Besonderheit: passive Frequenzeiche für aktive Einkabellösung

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Rundfunkverteiler für den Fahrzeug- bzw. Hausinnenbereich mit folgenden Funktionen und Eigenschaften:
- Aufteilung AM/FM und DAB, DAB+ Frequenzbereiche
- Phantom Stromversorgung einer externen Antenne oder eines Rundfunkverstärkers
- Einfache und schnelle Befestigung
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+
- Konnektoren: SMB(f), FAKRA(m) Z, ISO 10599(m)

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Frequenzweiche
- Kategorie/Besonderheit: passive Frequenzeiche für aktive Einkabellösung

Maße:
- Breite: 43 mm
- Höhe: 8 mm
- Länge: 33 mm
- Gewicht: 0.04 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Rundfunkverteiler für den Fahrzeug- bzw. Hausinnenbereich mit folgenden Funktionen und Eigenschaften:
- Aufteilung AM/FM und DAB+ Frequenzbereiche
- Phantom Stromversorgung einer externen Antenne oder eines Rundfunkverstärkers
- Einfache und schnelle Befestigung
- Kabeltyp: RG 174
- Dienste: AM/FM, DAB, DAB+
- Konnektoren: SMB(f), FAKRA(m) Z, DIN 41585(m)

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Frequenzweiche
- Kategorie/Besonderheit: passive Frequenzeiche für aktive Einkabellösung

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Dachantenne mit folgenden Eigenschaften:
- Geräuscharmer Antennenstab
- Stabneigung von 10° ... 115°einstellbar
- Geringer Montageaufwand
- Verwendbar mit 4721_01 (Verstärker+Weiche AM,FM/ DAB+), 4723_01 (Verstärker), 4724_XX (Weiche, passiv) und 4726_XX (Verstärker+Weiche AM,FM/ DAB+)
- 43cm Stab
- Kabeltyp: RG 58
- Dienste: AM/FM, DAB, DAB+
- Kabellänge: 2,5 m
- Konnektoren: DIN 41585(m)

Zusatzinformationen:
- Montage: Dach/Seit-Montage
- Zusatzinfo: Gelenk-Antenne
- Kategorie/Besonderheit: Stabneigung einstellbar, Nachrüstungen auf Schrägdächern

Maße:
- Breite: 42 mm
- Höhe: 254 mm
- Länge: 33 mm
- Gewicht: 0.201 kg

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Dieses Produkt ist auf längere Zeit nicht lieferbar.

Alternativprodukt, sogar etwas günstiger ist der: 41105

Hochwertiger DAB+ Splitter inklusiver zwei nachgeschalteten Verstärkern von der Firma Antenne Bad Blankenburg, Art. Nr. 4721.01 oder 4721_01
Generiert aus einer UKW/FM Antenne zusätzlich ein DAB/DAB+ Signal.
Anschlüsse zum Radio:
FM/UKW: 150 Ohm DIN Stecker
DAB/DAB+: SMB Female (weiblich)
Stecker zur Antenne: 150 Ohm Buchse

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert. Bei einer Phantomantenne muss zwischen Splitter und Antennenanschluss ein Phantomadapter eingesetzt werden, z.B. 8551
Im Lieferumfang sind dafür folgende Adapterkabel enthalten:
8524 Fakra Buchse DIN Stecker
8514 Fakra Buchse DIN Buchse
8526 Fakra Buchse SMB Buchse

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Hochwertiger DAB+ Splitter inklusiver zwei nachgeschalteten Verstärkern von der Firma Antenne Bad Blankenburg, Art. Nr. 4721.01 oder 4721_01
Generiert aus einer UKW/FM Antenne zusätzlich ein DAB/DAB+ Signal
Anschlüsse zum Radio:
Fakra Stecker
DAB/DAB+: Fakra Stecker
Anschluss zur Antenne: Fakra Stecker

Funktioniert auch mit Aktiv FM/UKW Antennen, wenn die Antenne selbst nicht das Frequenzband filtert. Bei einer Phantomantenne muss zwischen Splitter und Antennenanschluss ein Phantomadapter eingesetzt werden, z.B. 8551
Zur Adaptierung auf Radios mit ISO und DIN Anschlüssen empfehlen wir die Komplettkits 41107 und 41108 oder den Einsatz folgender Adapter: (nicht im Lieferumfang enthalten:
8524 Fakra Buchse DIN Stecker
8514 Fakra Buchse DIN Buchse

8525 Fakra Buchse ISO Stecker
8555 Fakra Buchse ISO Buchse
8526 Fakra Buchse SMB Buchse
8527 Fakra Buchse SMA Stecker

8529 Fakra Buchse auf Fakra Buchse

Für die Adaption in Fahrzeugen mit M10 Antennenanschluss (Schraubgewinde) benötigen Sie folgende Zubehörteile. Annahme: Antenne mit Schraubanschluss im Kofferraum, z.B. BMW E36, und Splitter soll im Kofferraum verbaut werden:
Von der Antenne an den Splittereingang:
ATTB_2327_02 mit Adapter 8529
Vom Splitter an das vorhanden Kabel für UKW:
ATTB_2348_02
Vom Splitter an den DAB Empfänger:
9482, 5 m Kabel mit SMB Buchse für Digitalempfänger

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************
