Wie bereits ausführlich erklärt, ist sehr guter Empfang nur möglich, wenn die Antenne auf einer leitenden Metallfläche montiert wird. Man kann diese Dachhauben direkt auf das Dach aufkleben, wenn sich unter der Dachhaube die Möglichkeit bietet, die Kabel in das Fahrzeuginnere zu führen.
Zuerst wird die Hauptantenne mit der Dachhaube verschraubt, danach erfolgt die Bohrung für die zweite Antenne am Rande der Haube und die Bohrung einer Dachdurchführung für die Durchführung der 30 cm langen Kabel der Antenne in das Fahrzeuginnere.
Für die Verklebung und Abdichtung der Kunststoff-Dachhaube empfehlen wir das Klebeset (DN-SetMS5). Der Artikel sind nicht im Lieferumfang enthalten und muss separat bestellt werden.
In der Grundvariante mit 6,5 m Kabel sind die Kabel mit DIN/SMB Anschlüssen versehen. Bei den längeren Varianten kommen unsere UNI Kabelsets mit mehreren Adaptern für nahezu 99% aller Radios zum Einsatz.
Bitte beachten Sie, dass im Servicefall die Verklebung der Dachhaube gelöst werden muss, um die Antenne auszutauschen!
Zum Produkt:
Groundplane für GFK Dachaufbauten. Die Kunststoff-Dachhaube mit innenliegender Metallplatte stellt den notwendigen Gegenpol für die optimale Funktion von Autoradioantennen auf GFK-Dächern her.
Die Dachhaube wird verklebt und kann auch verschraubt werden. Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5.
Lieferumfang:
1 Kunststoffdachhaube mit innenliegender Metallplatte
1 Antenne für FM/UKW/GPS GLONASS/LTE
1 Antenne für WLAN/LTE/GPS
1 Bohrlochadapter, 1 Staubschutzdichtung
1 Anschlusskabel 6,5 m mit Fakra Buchse (für UKW)
1 Phantomadapter für UKW mit Fakra Stecker auf ISO Stecker bzw. DIN Stecker
1 Anschlusskabel 6,5 m mit SMB Stecker (für DAB+)
1 Anschlusskabel 6,5 m mit FAKRA Buchse (für GPS/GLONASS)
4 Kabel für Wlan/LTE/GPS a´1,5 m mit Fakra Buchsen
Hinweis: Für das Campernet werden noch Adapter 2*8528 / 1*8674 und 1*8476 benötigt!

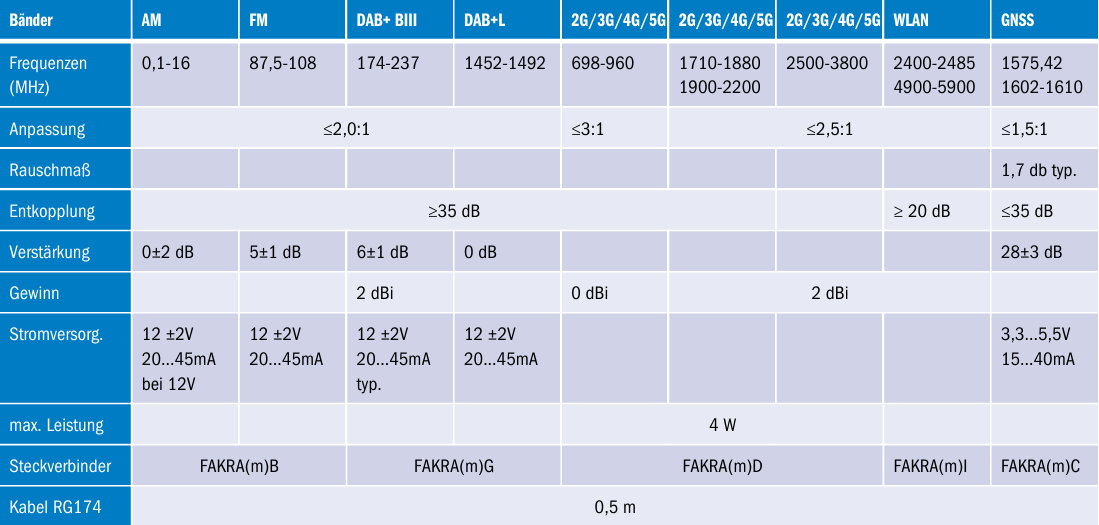

Dachantenne 1 mit folgenden Funktionen und Eigenschaften:
- Rundfunkempfang, aktiv und rauscharm für AM/FM
- DAB+-Empfang, aktiv und rauscharm in dem Bereich B III, L-Band
- Mobilfunk in Frequenzbereichen GSM 900/1800, UMTS und LTE
- aktive GNSS-Antenne (Phantom Stromspeisung)
- Diagnose mittels 10 kOhm an allen Anschlüssen möglich
- geräuscharmer Antennenstab
- geringe Einbautiefe (15 mm)
- geringer Montageaufwand - nur eine Montagebohrung
für 4 Funktionen
- die Antenne wird für UKW mit dem beiliegenden Phantomadapter versorgt. Im DAB+ Bereich muss die Phantomspannung im Autoradio eingeschaltet werden.
Dachantenne 2:
- Mobilfunk im GSM 2G, UMTS 3G, LTE 4G Bereich
- Funkbereich WLAN/ Bluetooth
- aktive GPS/ GLONASS-Antenne (Phantomspeisung)
- geringe Einbautiefe (15 mm)
- geringer Montageaufwand
- nur eine Montagebohrung für 3 Funktionen
Kabelset, bestehend aus 3 Antennenkabel mit Fakra Farbkodierungen für ATTB Antennen mit UKW und DAB+
Inhalt:
- 6,5 Meter Fakra Buchse - Fakra Buchse, Fakra B, beige
- 1 Phantomadapter Fakra Stecker auf ISO Stecker bzw. DIN Stecker
- 6,5 Meter Fakra Buchse - SMB Buchse 90 Grad, Fakra G, grau
- 6,5 Meter Fakra Buchse - Fakra Buchse, blau
- 2 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, lila für LTE
- 1 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, beige für WLAN
- 1 Stück: 1,5 Meter Fakra Buchse - Fakra Buchse, blau für GPS
Maße: 38,5 * 38,5 * 3,5 cm
Originalartikelnummer der Antenne: 3799.30
*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************
