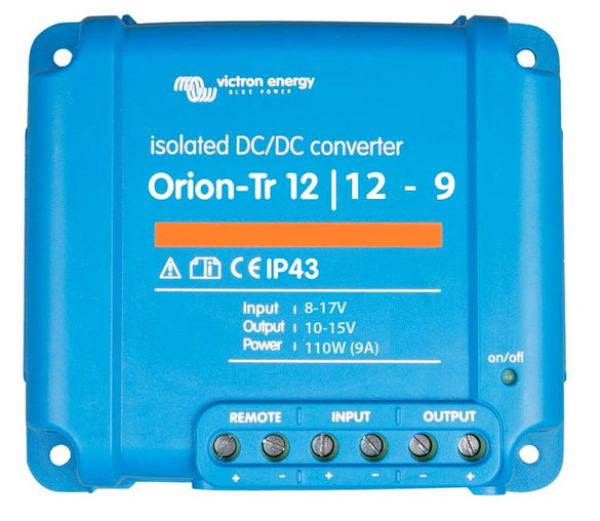

DC-DC Wandler von 12V auf 12V Gleichspannung
9 Ampere, mit galvanischer Trennung
Konstruiert für LKW, Boote, KFZ, Camping, Caravan
Galvanisch getrennter DC-DC Wandler, zur Stabilisierung einer instabilen 12V Eingangsspannung auf eine stabile 12,2V Ausgangsspannung. Dies ist oft notwendig um empfindliche elektronische 12V Verbraucher direkt an einer 12V Batterie zu betreiben. Viele elektronische 12V Geräte benötigen eine stabile Eingangsspannung, dies ist aber oft an einem 12V Batteriesystem nicht gegeben, da die Batteriespannung durch diverse Verbraucher bzw. Ladegeräte beeinflusst wird. Um dies zu Vermeiden ist der Einsatz eines spannungsstabilisierenden DC-DC Wandlers erforderlich.
Schließen Sie einfach die 12V Batteriespannung an den Eingangsklemmen des ORION DC-DC Wandlers an und schon können Sie an den Ausgangsklemmen des Gerätes stabile 12,2V DC entnehmen.
Galvanische Trennung:
Die galvanische Trennung stellt sicher, das eingangsseitige Störungen nicht auf den Ausgang oder andersherum übertragen werden. Besonders im Bereich Funk, Audio, störungsempfindlicher Elektronik kommt dieses zum tragen.
Sicherheit:
Alle DC-DC Wandler der Serie Orion-TR zeichnen sich durch hohe Wirkungsgrade und einwandfreie Funktion aus. Eine minderwertige Spannungsquelle kann die empfindliche Fahrzeugausrüstung irreparabel schädigen.
Fernschalteranschluss:
Das Gerät verfügt einen Fernschalteranschluss, dieser kann - wenn gewünscht - als EIN-AUS-Schalter verwendet werden oder z.B. über Zündung oder D+ Signal angesteuert werden. Es ist kein Hochleistungsschalter erforderlich! Der Anschluss kann natürlich auch gebrückt werden, dann ist der DC-DC Wandler immer betriebsbereit.
Ausgangsspannung einstellbar:
Die Ausgangsspannung ist zwischen 10-15V einstellbar.
Parallelbetrieb:
Es können mehrere Geräte des gleichen Modells parallel geschaltet werden um höhere Ausgangsleistungen zu generieren.
Kühlung:
Der DC Wandler verfügt über keinen integrierten Lüfter, dies gewährleistet einen geräuchlosen Betrieb.
Eingangsspannungsbereich: 8-17V DC
Unterspannungsabschaltung: 7V
Rückschaltung aus Unterspannung: 7,5V
Nominale Ausgangsspannung: 12,2V DC
Ausgangsspannung einstellbar: 10-15V DC
Ausgangsspannungstoleranz: ±2%
Ausgangs-Rauschen: 2mV RMS
Ausgangsstrom bei nominaler Ausgangsspannung und 25°C: 9 Ampere
max. Ausgangsstrom bei nominaler Ausgangsspannung: 12,5A (10 Sekunden)
Ausgangsleistung bei 25°C: 110W
Ausgangsleistung bei 40°C: 85W
galvanische Trennung: 200V DC zwischen Eingang - Ausgang und Gehäuse
Wirkungsgrad: 87%
Kühlung: kein Lüfter
Betriebstemperaturbereich: -20°C bis +55°C, linearer Leistungsabfall 3% per °C ab +40°C
Feuchtigkeit: max. 95%, nicht kondensierend
Schutzklasse: IP43 (wenn Kabelanschlüsse nach unten zeigen)

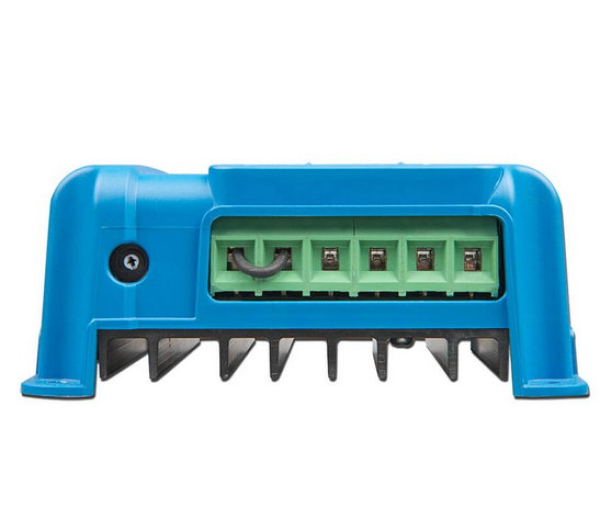

Kabelanschluss: Schraubklemmen, max, 6mm² / AWG10
Befestigungspunkte: 4
Gehäusematerial: Kunststoff
Gewicht: 0,42kg (ohne Verpackung)
Abmessungen (H x B x T): 100 x 113 x 47mm
*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: Victron
Hersteller: Victron Energy B.V., De Paal 35, NL-1351 JG Almere, sales@victronenergy.com
*************************************************************************************************
