ANTENNENTECHNIK

- Die Antenne hat 2 Pole und benötigt keine Verbindung zu Metall und funktioniert hervorragend in Kunststoff- oder GFK-Kabinen, wie z.B. Wohnmobilen, Traktoren, Bagger usw.
- Die Betriebsspannung wird über eine separate Versorgungsleitung der Antenne zugeführt
- Die Spannungszuführung muss an einen abgesicherten Stromkreis angeschlossen werden
- Verwendbar mit 4724_05 (Rundfunkverteiler für die Aufteilung AM/FM und DAB+ Frequenzen)
- Die Spannungslitze des Rundfunkverteilers wird nicht angeschlossen
- Kabeltyp: 75 Ohm
- Dienste: AM/FM, DAB
- Kabellänge: 0,45 m
- Konnektoren: Fakra Buchse (f), Z-codiert

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Rundfunkantenne
- Kategorie/Besonderheit: leistungsstarkte aktive und potentialfreie Dipolantenne

Maße:
- Breite: 68 mm
- Höhe: 11 mm
- Länge: 143 mm
- Gewicht: 0.183 kg

Hinweis:
Bei vielen Wohnmobilen klagen die Fahrer über schlechten UKW/FM Empfang. Abhilfe schafft diese aktive Antenne, die gut unter Kunststoffteilen eingebaut werden kann. Die 2 Drähte der Antenne müssen mindestens 5 cm Abstand zu Metallteilen haben und sollen rechts und links von der Elektronik möglichst waagrecht verbaut werden. Wenn nicht anders möglich, dann kann auch ein Arm der Antenne nach oben verlegt werden.
Mit dem angegebenen Splitter kann die Antenne auch für den DAB+ Emfang verwendet werden.

Wir empfehlen folgendes Zubehör:
- ATTB_4724_05: Passiver Splitter mit DIN/SMB Anschlüssen
- Fakra Verlängerungen:
9441: 1 m
9473; 2 m
9443: 3m
9475: 5m
9447: 7,5m

Originalartikelnummer: 5002.07

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Dietz Antenne passend für alle 5G Router mit MIMO 4x4 für mobile Daten und MIMO 2x2 oder MIMO 3x3 für WLAN und GNSS.

Insbesondere für RUTC50, aber auch abwärtskompatibel zu RutX50, RutM51, RutX14, RUTX11

Die Antenne zeichnet sich aus durch 4 Empfangselemente (MIMO 4x4) für LTE/5G und 3 Empfangselemente für WI-FI (MIMO 3x3) und ein Empfangselement für GNSS aus.

Technische Daten:

Farbe: schwarz

Frequenz
Element1: 698-960MHz, 1710-2690 MHz, 2900-4200MHz
Element2: 698-960MHz, 1710-2690 MHz, 2900-4200MHz
Element3: 698-960MHz, 1710-2690 MHz, 2900-4200MHz
Element4: 698-960MHz, 1710-2690 MHz, 2900-4200MHz

Element5: 2400/4900-5925MHz
Element6: 2400/4900-5925MHz
Element7: 2400/4900-5925MHz

Element8: 1562-1612MHz (GPS, GLONASS, GALILEO, COMPASS; GNSS)

Gewinn:
Element 1-4: 4dBi
Element 5-7: 4dBi
Element 8: 40 +/-2.0 dB LNA

Widerstand: 50 Ohm

Maße: Länge: 190 mm, Breite: 183 mm, Höhe 85mm
Befestigung: 1-Loch Montage M27 mm
Gewindelänge: 23 mm


Kabellänge an Antenne: 3,0 m

Stecker:
4 x SMA Stecker (m) [4G/5G]
3 x SMA Stecker Reverse Pol (m) [WIFI]
1 x SMA Stecker (m) [GNSS]

Empfehlung:

Die Antenne hat zur Befestigung ein M27 Gewinde. Wir empfehlen die Montage auf dem optionalen Geräteträger 15950 oder bei Montage auf isolierten Dächern die Gewindeverlängerung DZ-1030-100.


*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

CMT Messeneuheit, lieferbar ab Ende Januar 2025!

Dietz Antenne passend für alle 5G Router mit MIMO 4x4 für mobile Daten und MIMO 2x2 oder MIMO 3x3 für WLAN und GNSS.

Insbesondere für RUTC50, aber auch abwärtskompatibel zu RutX50, RutM51, RutX14, RUTX11

Die Antenne zeichnet sich aus durch 4 Empfangselemente (MIMO 4x4) für LTE/5G und 3 Empfangselemente für WI-FI (MIMO 3x3) und ein Empfangselement für GNSS aus.

Technische Daten:

Farbe: weiß

Frequenz
Element1: 698-960MHz, 1710-2690 MHz, 2900-3800MHz
Element2: 698-960MHz, 1710-2690 MHz, 2900-3800MHz
Element3: 698-960MHz, 1710-2690 MHz, 2900-3800MHz
Element4: 698-960MHz, 1710-2690 MHz, 2900-3800MHz

Element5: 2400/4900-6000MHz
Element6: 2400/4900-6000MHz
Element7: 2400/4900-6000MHz

Element8: 1562-1612MHz (GPS, GLONASS, GALILEO, COMPASS; GNSS)

Gewinn:
Element 1-4: 4dBi
Element 5-7: 4dBi
Element 8: 40 +/-2.0 dB LNA

Widerstand: 50 Ohm

Maße: Länge: 190 mm, Breite: 183 mm, Höhe 85mm
Befestigung: 1-Loch Montage M27 mm
Gewindelänge: 23 mm

Kabellänge an Antenne: 1,5 m

Stecker:
4 x SMA Stecker (m) [4G/5G]
3 x SMA Stecker Reverse Pol (m) [WIFI]
1 x SMA Stecker (m) [GNSS]

Empfehlung:

Die Antenne hat zur Befestigung ein M27 Gewinde. Wir empfehlen die Montage auf dem optionalen Geräteträger 15950 oder bei Montage auf isolierten Dächern die Gewindeverlängerung DZ-1030-100.

*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Dietz
Hersteller/Manufacturer: Audiotechnik Dietz Vertriebs-GmbH, Maybachstr. 10, 67269 Grünstadt,
www.dietz.biz, verkauf@dietz.biz
*************************************************************************************************

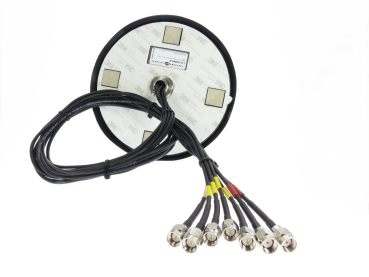

Panorama Antenne passend für alle 5G und LTE Router. Das besondere an dieser Antenne der Serie LGMDM4B-6-60-24-58 ist, dass die Anschlusskabel in einer Länge von 1m bereits mit den passenden Steckern für Teltonikarouter bestückt sind. Damit sind keine weiteren Adapter oder Zwischenkabel mehr notwendig, wenn der Abstand Antenne zum Router nicht mehr als 1 Meter beträgt .

Insbesondere für RUTM51, RUTM54, RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu älteren Modellen wie z.B. RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet 1.0.

Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G, 2 Elemente für WLAN und 1 Element für GPS aus. Insbesondere weil sie den höchsten realisieren Antennengewinn von bis 9 dBi ermöglicht.

Technische Daten:

Farbe: schwarz

Frequenzen: GPRS/UMTS/LTE/5G
Element1: 617-960MHz, 1710-6000MHz
Element2: 617-960MHz, 1710-6000MHz
Element3: 617-960MHz, 1710-6000MHz
Element4: 617-960MHz, 1710-6000MHz
Element5: 2400/4900-6000MHz
Element6: 2400/4900-6000MHz
Element7: 1562-1612MHz (GPS;GNSS)

Gewinn:
Element 1&4 @617-960MHz 4dBi
Element 1&4 @1710-3800MHz 8dBi
Element 1&4 @4900-6000MHz 9dBi
Element 5-6 @2400MHz 9dBi
Element 5-6 @4900-6000MHz 9dBi
Element 7 @1562-1612MHz (GPS;GNSS) 26dB LNA

Typische Effizienz:
Element 1&2: 70%
Element 3-5: 80%
Isolation: LTE >10dB, WIFI >12dB
Widerstand: 50 Ohm

Maße: Höhe 81 mm/ Durchmesser 180 mm
Befestigung: 1-Loch Montage 19 mm
Gewinde: M18 x 1
Kabellänge an Antenne: 1,0 m

Stecker:
4 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker RP (m) [WIFI]
1 x SMA Stecker (m) [GPS]

Für größere Kabellängen empfehlen wir folgende Kabelsätze:

- 7 teiliger Verlängerungskabelsatz: 1,5 m: UNI-510L150
- 7 teiliger Verlängerungskabelsatz: 3,0 m: UNI-510L300
- 7 teiliger Verlängerungskabelsatz: 5,0 m: UNI-510L500
- 7 teiliger Verlängerungskabelsatz: 6,0 m: UNI-510L600
- 7 teiliger Verlängerungskabelsatz: 7,5 m: UNI-510L750

Hinweis:
Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Panorama Antennas
Hersteller/Manufacturer:
Panorama Antennas Ltd, 61 Frogmore London SW18 1HF, United Kingdom, sales@panorama-antennas.com
Einführer/Importer:
PUC antennas&equipment GmbH, Isaac-Newton-Straße 3, 59423 Unna, info@puc.de
*************************************************************************************************

Panorama Antenne passend für alle 5G und LTE Router. Das besondere an dieser Antenne der Serie LGMDM4-6-60-24-58 ist, dass die Anschlusskabel in einer Länge von 1m bereits mit den passenden Steckern für Teltonikarouter bestückt sind. Damit sind keine weiteren Adapter oder Zwischenkabel mehr notwendig, wenn der Abstand Antenne zum Router nicht mehr als 1 Meter beträgt .

Insbesondere für RUTM51, RUTM54, RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu älteren Modellen wie z.B. RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet 1.0.

Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G, 2 Elemente für WLAN und 1 Element für GPS aus. Insbesondere weil sie den höchsten realisieren Antennengewinn von bis 9 dBi ermöglicht.

Technische Daten:

Farbe: weiß

Frequenzen: GPRS/UMTS/LTE/5G
Element1: 617-960MHz, 1710-6000MHz
Element2: 617-960MHz, 1710-6000MHz
Element3: 617-960MHz, 1710-6000MHz
Element4: 617-960MHz, 1710-6000MHz
Element5: 2400/4900-6000MHz
Element6: 2400/4900-6000MHz
Element7: 1562-1612MHz (GPS;GNSS)

Gewinn:
Element 1&4 @617-960MHz 4dBi
Element 1&4 @1710-3800MHz 8dBi
Element 1&4 @4900-6000MHz 9dBi
Element 5-6 @2400MHz 9dBi
Element 5-6 @4900-6000MHz 9dBi
Element 7 @1562-1612MHz (GPS;GNSS) 26dB LNA

Typische Effizienz:
Element 1&2: 70%
Element 3-5: 80%
Isolation: LTE >10dB, WIFI >12dB
Widerstand: 50 Ohm

Maße: Höhe 81 mm/ Durchmesser 180 mm
Befestigung: 1-Loch Montage 19 mm
Gewinde: M18 x 1
Kabellänge an Antenne: 1,0 m

Stecker:
4 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker RP (m) [WIFI]
1 x SMA Stecker (m) [GPS]

Für größere Kabellängen empfehlen wir folgende Kabelsätze:

- 7 teiliger Verlängerungskabelsatz: 1,5 m: UNI-510L150
- 7 teiliger Verlängerungskabelsatz: 3,0 m: UNI-510L300
- 7 teiliger Verlängerungskabelsatz: 5,0 m: UNI-510L500
- 7 teiliger Verlängerungskabelsatz: 6,0 m: UNI-510L600
- 7 teiliger Verlängerungskabelsatz: 7,5 m: UNI-510L750

Hinweis:
Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Panorama Antennas
Hersteller/Manufacturer:
Panorama Antennas Ltd, 61 Frogmore London SW18 1HF, United Kingdom, sales@panorama-antennas.com
Einführer/Importer:
PUC antennas&equipment GmbH, Isaac-Newton-Straße 3, 59423 Unna, info@puc.de
*************************************************************************************************
