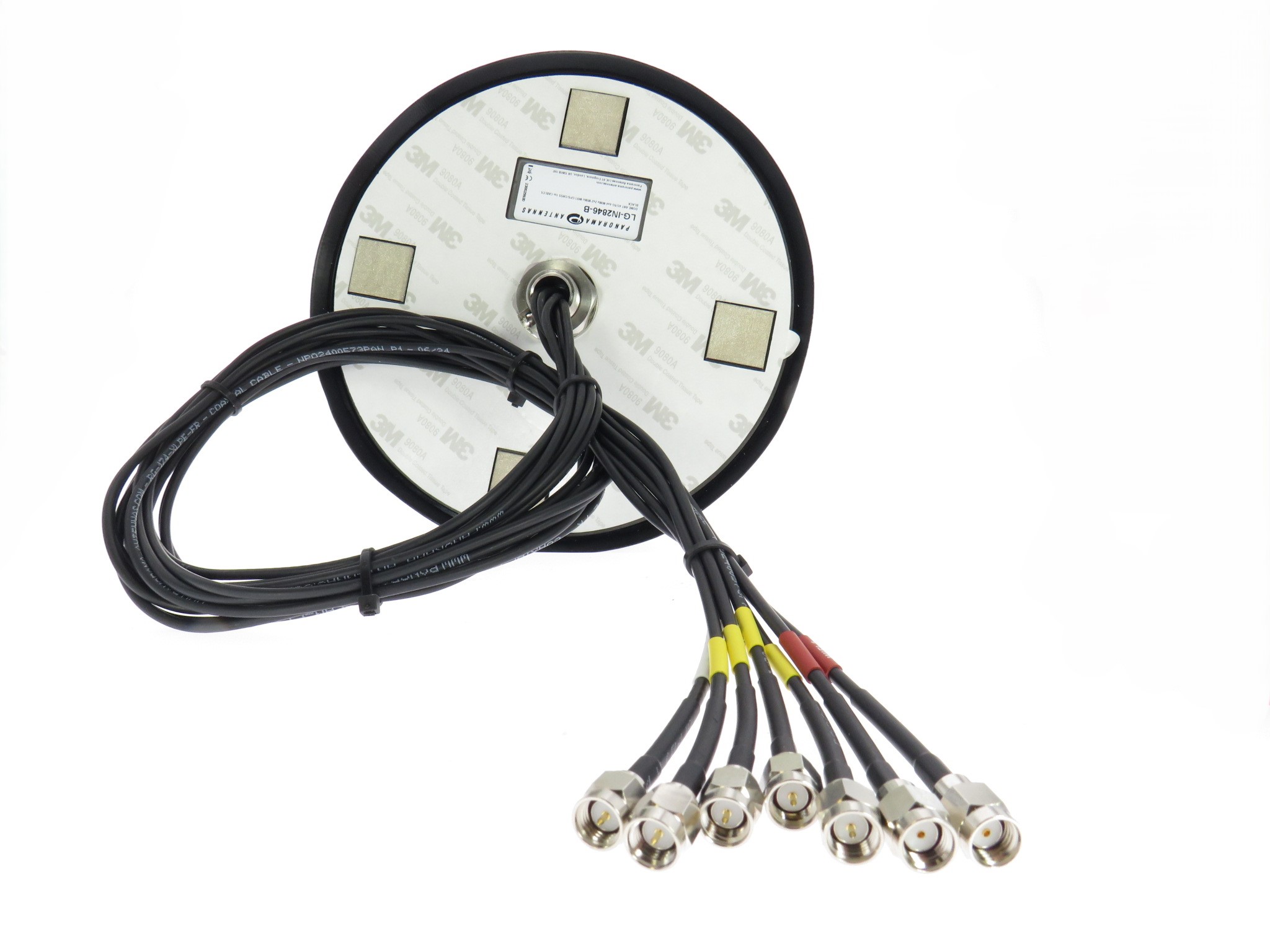

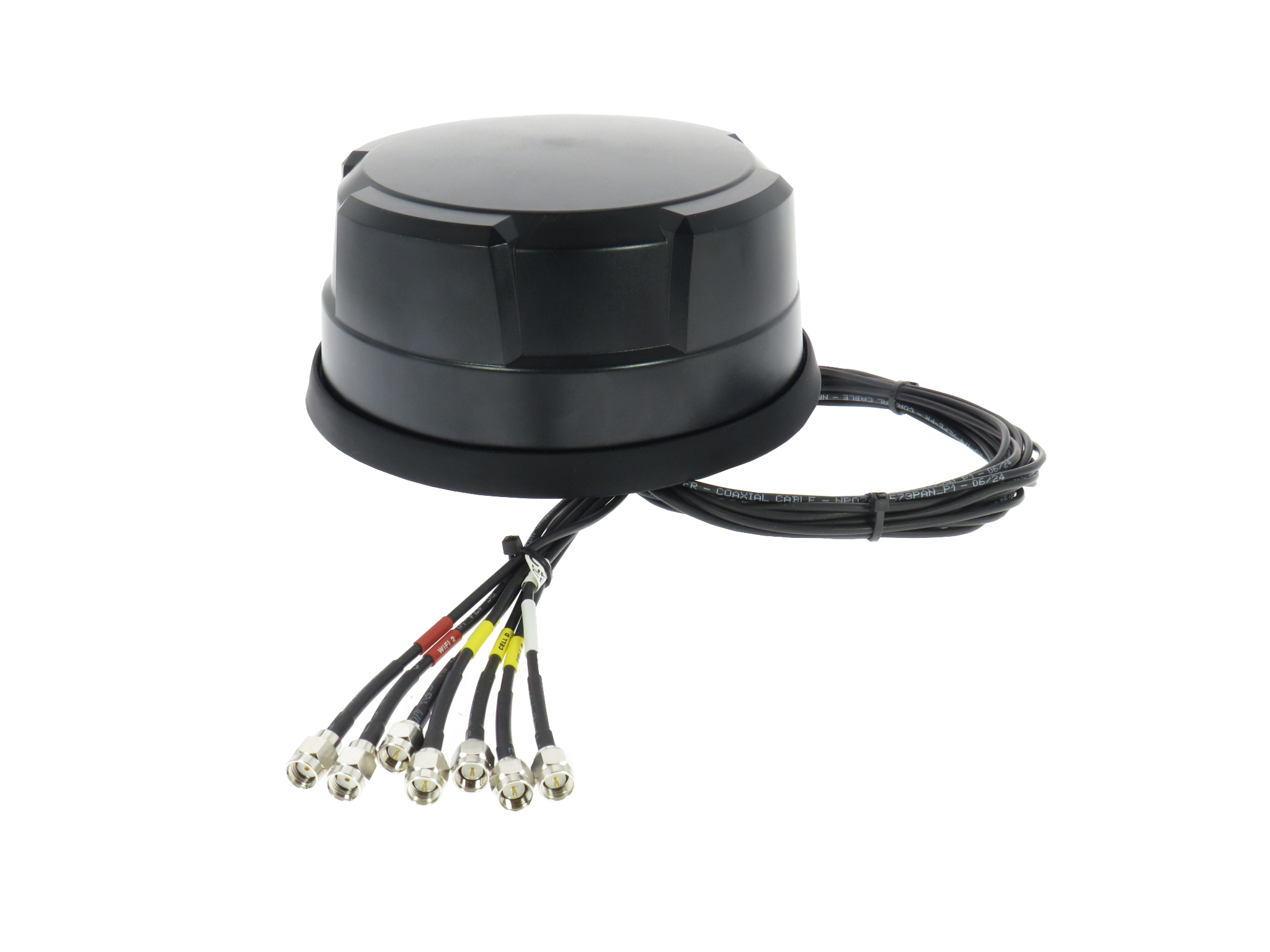

Panorama Antenne passend für alle 5G und LTE Router. Das besondere an dieser Antenne der Serie LGMDM4B-6-60-24-58 ist, dass die Anschlusskabel in einer Länge von 1m bereits mit den passenden Steckern für Teltonikarouter bestückt sind. Damit sind keine weiteren Adapter oder Zwischenkabel mehr notwendig, wenn der Abstand Antenne zum Router nicht mehr als 1 Meter beträgt .
Insbesondere für RUTM51, RUTM54, RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu älteren Modellen wie z.B. RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet 1.0.
Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G, 2 Elemente für WLAN und 1 Element für GPS aus. Insbesondere weil sie den höchsten realisieren Antennengewinn von bis 9 dBi ermöglicht.
Technische Daten:
Farbe: schwarz
Frequenzen: GPRS/UMTS/LTE/5G
Element1: 617-960MHz, 1710-6000MHz
Element2: 617-960MHz, 1710-6000MHz
Element3: 617-960MHz, 1710-6000MHz
Element4: 617-960MHz, 1710-6000MHz
Element5: 2400/4900-6000MHz
Element6: 2400/4900-6000MHz
Element7: 1562-1612MHz (GPS;GNSS)
Gewinn:
Element 1&4 @617-960MHz 4dBi
Element 1&4 @1710-3800MHz 8dBi
Element 1&4 @4900-6000MHz 9dBi
Element 5-6 @2400MHz 9dBi
Element 5-6 @4900-6000MHz 9dBi
Element 7 @1562-1612MHz (GPS;GNSS) 26dB LNA
Typische Effizienz:
Element 1&2: 70%
Element 3-5: 80%
Isolation: LTE >10dB, WIFI >12dB
Widerstand: 50 Ohm
Maße: Höhe 81 mm/ Durchmesser 180 mm
Befestigung: 1-Loch Montage 19 mm
Gewinde: M18 x 1
Kabellänge an Antenne: 1,0 m
Stecker:
4 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker RP (m) [WIFI]
1 x SMA Stecker (m) [GPS]
Für größere Kabellängen empfehlen wir folgende Kabelsätze:
- 7 teiliger Verlängerungskabelsatz: 1,5 m: UNI-510L150
- 7 teiliger Verlängerungskabelsatz: 3,0 m: UNI-510L300
- 7 teiliger Verlängerungskabelsatz: 5,0 m: UNI-510L500
- 7 teiliger Verlängerungskabelsatz: 6,0 m: UNI-510L600
- 7 teiliger Verlängerungskabelsatz: 7,5 m: UNI-510L750
Hinweis:
Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100
*************************************************************************************************
