TIPP:

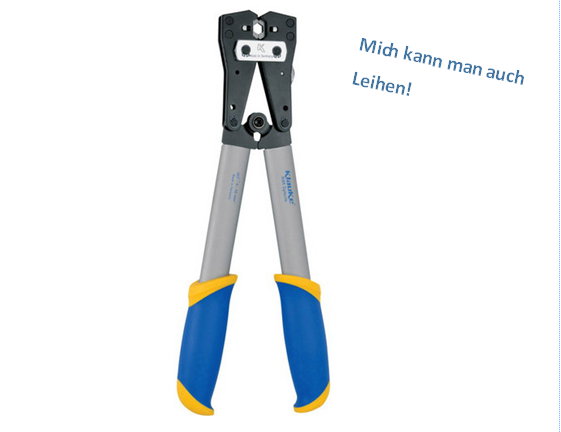

Sie benötigen selbst für 4 Wochen eine Presszange von 6-50 mm2. Kein Problem. Gegen eine geringe Gebühr leihen wir Ihnen die KLAUKE K5 Presszange. Damit können Sie Kabelschuhe in den Größen von 6 mm2- 10 mm2-16 mm2-25 mm2-35 mm2 und 50 mm2 verpressen. Ebenso aber auch Kabel mit sogenannten Stoßverbindern verlängern.
Wie geht es?
Sie zahlen eine Leihgebühr von 30 Euro/Monat und eine Kaution von 270 Euro, zusammen 300 Euro.
Nach Rücksendung der Zange in einwandfreiem Zustand innerhalb eines Monats erhalten Sie die Kautionsgebühr von 270 Euro zurück. Benötigen Sie die Zange noch länger, dann wird pro Monat eine Gebühr von 30 Euro fällig. Sollten Sie die Zange länger als 9 Monate benötigen, dann heben sich Kaution und Mietgebühr auf und die Zange geht in ihr Eigentum über. Wir versenden die Zange kostenlos an Sie und Sie übernehmen die Frachtkosten der Rücksendung.
Ist die Zange beschädigt oder defekt, dann werden die Kosten der Instandhaltung mit der Kaution verrechnet.
Allgemeine Informationen zum Produkt:
Profiwerkzeug für die Verarbeitung der Klauke Rohrkabelschuhe und Verbinder in Normalausführung, die wir in unserem Sortiment führen.
Technische Daten:
Pressbereich: 6 / 10 / 16 / 25 / 35 und 50 mm2
Länge der Zange: 60 cm
Gewicht: 2,4 kg
Hinweise zur Verarbeitung von Kabelschuhen:
Tipps zum richtigen Verpressen von Kabelschuhen:
Bitte beachten sie, dass das Kabel sauber abisoliert ist und keine Verschmutzungen oder Rückstände, weder auf dem Kabel noch im Kabelschuh vorhanden sind. Die Abisolierung sollte etwa 10% länger sein, als das Einschubmaß des Kabelschuhs oder Verbinders, da sich Kabelschuh oder Verbinder beim Pressvorgang um ca. 10% ausdehnen. Die Auswahl des Kabelschuhs und des Presswerkzeuges sollten aufeinander abgestimmt sein. Nur so kann eine fachgerechte Pressung d.h. eine Über- oder Unterpressung erzielt werden. Aufeinander abgestimmtes Presswerkzeug und Kabelschuhe verhindern erhöhte Übergangswiderstände und daraus resultierende Temperaturerhöhungen, die letztendlich Kabelbrände auslösen können.
Für die optimale Verpressung unserer Kabelschuhe sind vom Hersteller die Verpressungsvorschriften vorgegeben worden, die unbedingt eingehalten werden müssen. Dabei gibt es Hinweise zur Art des Presswerkzeuges (Sechseckpressung, Dornpressung oder z.B. Kerbpressung) und wie oft ein Kabelschuh verpresst werden muss. In der Regel werden bei unseren Kabelschuhen im Bereich von 25 mm2 - 95 mm2 wenigstens 2 Verpressungen notwendig sein. Die erste Pressung erfolgt immer bei Ringösen von der Öse in Richtung Kabel oder bei Stoßverbindern von der Mitte nach außen. Sie können wählen zwischen Handpressen oder hydraulischen Pressen. Da beide Pressen die gleiche Presseinsätze haben, werden gleich gute Ergebnisse erreicht. Natürlich wird bei mehreren Pressungen bei hohen Querschnitten eine hydraulische Presse die Arbeit erleichtern.
Wir empfehlen bei häufigerem Einsatz unser Presswerkzeug K5, das für alle Kerbpressungen von 6 mm2 - 50 mm2 bei unseren Ringösen und Stoßverbindern vom Hersteller empfohlen wird.
Die richtige Auswahl des Kabelschuhs:
Es gibt auf dem Markt eine sehr große Auswahl von Kabelschuhen. Man unterscheidet:
• Presskabelschuhe nach DIN 46235 mit prägenden Informationen
• Rohrkabelschuhe aus Elektrolytkupfer (EN13600), vorwiegend für Klasse 2
• Rohrkabelschuhe aus Elektrolytkupfer (EN13600), vorwiegend für Klasse 5-6,
• Quetschkabelschuhe nach DIN 46234, vorwiegend für Klasse 2-6. Quetschkabelschuhe werden nach DIN mit einer Dornpressung verarbeitet.
Des Weiteren unterteilt man die Kabel in folgende Klassen:
• Klasse 1: Massivleiter (Kabel aus einem Leiter)
• Klasse 2: mehrdrähtige Leiter (Kabel aus einigen wenigen Leitern)
• Klasse 5: feindrähtige Leiter (z.B. unsere Batteriekabel der Serie 24…)
• Klasse 6: feinstdrähtige Leiter (z.B. unsere Powerkabel der Serie 20…)
Der Rohrkabelschuh:
Da unsere Batteriekabel aus fein- und feinstdrähtigem Aufbau bestehen, bieten wir nur Rohrkabelschuhe aus verzinntem und vorgeglühtem Elektrolytkupfer an, die speziell für diesen Aufbautyp geeignet sind. Eine Verbreiterung der Kabeleinführung erleichtert das Einführen der einzelnen Litzen sehr, besonders wenn sich die Litzen bei dem Aufspleißen etwas auseinanderstellen und somit den Gesamtdurchmesser vergrößern.
Der Rohrkabelschuh ist der am Weitesten verbreitete Kabelschuh. Er ist etwas kürzer als der klassische DIN Kabelschuh und hat andere Rohrabmessungen, was jedoch der Verbindung nicht schadet. Daraus resultiert aber, dass nicht ein Rohrkabelschuh und ein Presswerkzeug für alle Leiterklassen eingesetzt werden kann.
Während Leiter der Klasse 2 mit einer Sechskantpressung verarbeitet werden ist dies für Leiter der Klasse 5+6 in der Regel nicht zulässig und führt zu einer schlechteren Verbindung. Die Kabelschuhe der Serie „F“ für unsere Batterie- und Powerkabel sind speziell für fein- und feinstdrähtige Kabel vorgesehen und werden mit einer Kerbpressung verarbeitet. Dies hängt mit der Eigenschaft von fein- und feinstdrähtigen Kabeln zusammen.
Der Rohrkabelschuh ist etwas günstiger als der Presskabelschuh nach DIN und hat keine Markierungen für die Pressungen auf dem Kabelschuh. Die Anzahl der Verpressungen und die genaue Position gibt der Hersteller in einem Datenblatt an. Sie finden diese Daten direkt in der Artikelbeschreibung des jeweiligen Kabelschuhs und in der nebenstehenden Tabelle.
Auf dem Kabelschuh finden sie Abkürzungen für den Hersteller, den Lochdurchmesser, den Nennquerschnitt, den Kennbuchstaben „F“ für die Leiterklasse 5+6 und die Hersteller- Artikelnummer der Kabelschuhe.
Fachgerechte Pressungen sind die Dorn- oder Kerbpressung. Für Kerbpressung ist unser Werkzeug K5 empfohlen!
*************************************************************************************************
