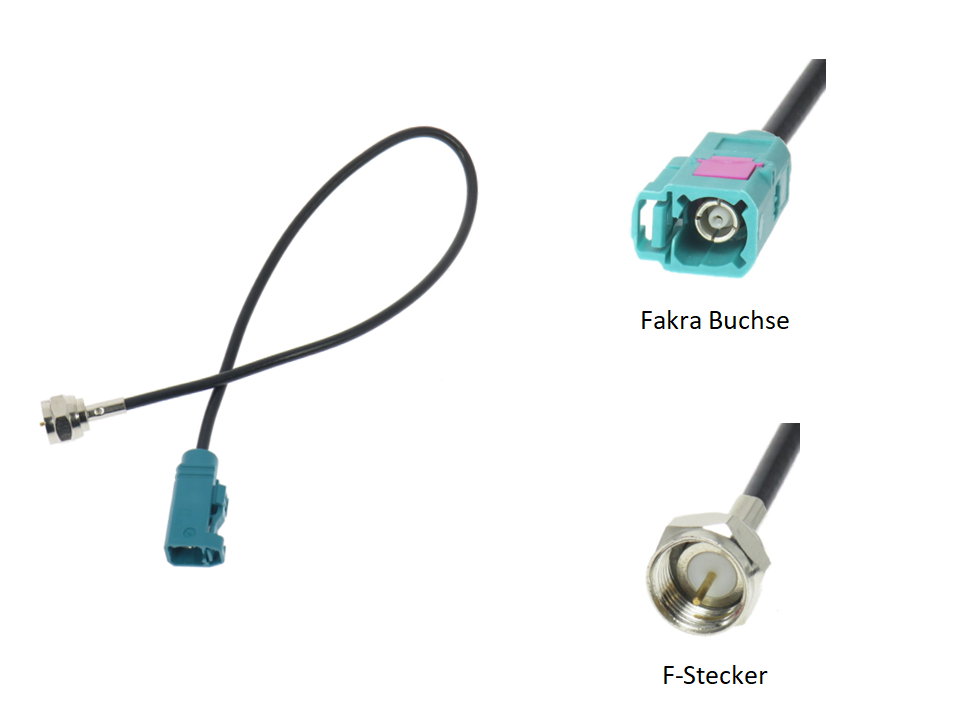

Antennenadapter Fakra Buchse auf F-Stecker, 30 cm

Panorama Antenne passend für alle 5G und LTE Router. Das besondere an dieser Antenne der Serie LGMDM4-6-60-24-58 ist, dass die Anschlusskabel in einer Länge von 1m bereits mit den passenden Steckern für Teltonikarouter bestückt sind. Damit sind keine weiteren Adapter oder Zwischenkabel mehr notwendig, wenn der Abstand Antenne zum Router nicht mehr als 1 Meter beträgt .

Insbesondere für RUTM51, RUTM54, RUTX50, RUTX14, RUTX12, aber auch abwärtskompatibel zu älteren Modellen wie z.B. RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet 1.0.

Die Antenne zeichnet sich aus durch 4 Empfangselemente für LTE/5G, 2 Elemente für WLAN und 1 Element für GPS aus. Insbesondere weil sie den höchsten realisieren Antennengewinn von bis 9 dBi ermöglicht.

Technische Daten:

Farbe: weiß

Frequenzen: GPRS/UMTS/LTE/5G
Element1: 617-960MHz, 1710-6000MHz
Element2: 617-960MHz, 1710-6000MHz
Element3: 617-960MHz, 1710-6000MHz
Element4: 617-960MHz, 1710-6000MHz
Element5: 2400/4900-6000MHz
Element6: 2400/4900-6000MHz
Element7: 1562-1612MHz (GPS;GNSS)

Gewinn:
Element 1&4 @617-960MHz 4dBi
Element 1&4 @1710-3800MHz 8dBi
Element 1&4 @4900-6000MHz 9dBi
Element 5-6 @2400MHz 9dBi
Element 5-6 @4900-6000MHz 9dBi
Element 7 @1562-1612MHz (GPS;GNSS) 26dB LNA

Typische Effizienz:
Element 1&2: 70%
Element 3-5: 80%
Isolation: LTE >10dB, WIFI >12dB
Widerstand: 50 Ohm

Maße: Höhe 81 mm/ Durchmesser 180 mm
Befestigung: 1-Loch Montage 19 mm
Gewinde: M18 x 1
Kabellänge an Antenne: 1,0 m

Stecker:
4 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker RP (m) [WIFI]
1 x SMA Stecker (m) [GPS]

Für größere Kabellängen empfehlen wir folgende Kabelsätze:

- 7 teiliger Verlängerungskabelsatz: 1,5 m: UNI-510L150
- 7 teiliger Verlängerungskabelsatz: 3,0 m: UNI-510L300
- 7 teiliger Verlängerungskabelsatz: 5,0 m: UNI-510L500
- 7 teiliger Verlängerungskabelsatz: 6,0 m: UNI-510L600
- 7 teiliger Verlängerungskabelsatz: 7,5 m: UNI-510L750

Hinweis:
Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100



*************************************************************************************************
Angaben zur Produktsicherheit/GPSR:
Marke/Trademark: Panorama Antennas
Hersteller/Manufacturer:
Panorama Antennas Ltd, 61 Frogmore London SW18 1HF, United Kingdom, sales@panorama-antennas.com
Einführer/Importer:
PUC antennas&equipment GmbH, Isaac-Newton-Straße 3, 59423 Unna, info@puc.de
*************************************************************************************************

Passive Frequenzweiche für Kombiflex-Dachantennen 3788.01 / 3789.01 mit folgenden Funktionen und Eigenschaften:
- Aufteilung Digitalradio DAB/DAB+ und Digitalfernsehen DVB-T
- Die Phantomspannung des DVB-T Tuners wird zur Antenne durchgeleitet
-Einfache und schnelle Befestigung
- Kabeltyp: RG 174
- Dienste: DVB-T, DAB, DAB+
- Konnektoren: FAKRA(m) E, FAKRA(f) H, FAKRA(m) G

Zusatzinformationen:
- Montage: Klebe-/Schraubmontage
- Zusatzinfo: Frequenzweiche
- Kategorie/Besonderheit: speziell für unsere Antennen 3788/3789/3792/3793

*************************************************************************************************
Angaben zur Produktsicherheit:
Marke: ATTB
Hersteller: ATTB Antennentechnik Bad Blankenburg GmbH, Gewerbegebiet 2, 07407 Rudolstadt, info@attb.de
*************************************************************************************************

Dachantenne mit folgenden Funktionen und Eigenschaften:
- DAB+ und DVB-T2 Empfang, aktiv und rauscharm in den Bereichen B III, B IV/V
- Rundfunkempfang, aktiv und rauscharm für LMK/UKW
- Stromversorgung der Verstärker wahlweise als Phantomspeisung oder über DIN-Steckhülse
- Geräuscharmer Antennenstab
- Geringer Montageaufwand - nur eine Montagebohrung
- Kabeltyp: RG 174
- Dienste: AM/FM, DVB-T, DAB+
- Konnektoren: FAKRA(m) H, FAKRA(m) B

Zubehör:
- Frequenzweiche 4738_01 zur gleichzeitigen Nutzung von DAB+ und DVB-T2
- Ersatzstrahler: 4652_11

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 3792.01 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB Kombiflex-Dachantenne 3792.01 baut zuverlässige, leistungsstarke Funkverbindungen im Bereich Rundfunk auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Die ATTB 3792.01 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB+ und DVB-T

Im Rundfunkbereich können AM (0,15 -16 MHz), FM (87,5 - 108 MHz) und DAB+ (BIII, 174 – 240 MHz; L-Band, 1452 – 1492 MHz) empfangen werden
Die ATTB 3792.01 Flex-Dachantenne ist darüber hinaus auch für den Empfang von digitalem Fernsehen DVB-T (DVB-T IV: 474 – 602 MHz; DVB-T V: 610 – 786 MHz) ausgelegt

Besondere Merkmale und Eigenschaften

Aktiver und rauscharmer DAB+ Empfang im Bereich Band III
Aktiver und rauscharmer DVT-T2 für digitalen Fernsehen
Aktive Antenne für AM/FM
Aktiver und rauscharmer Rundfunkempfang für LMK/UKW
Stromversorgung der Verstärker wahlweise als Phantomspeisung oder über DIN-Steckhülse
Geräuscharmer Antennenstab
Geringe Einbautiefe (15 mm)
Geringer Montageaufwand (nur eine Montagebohrung für 3 Funktionen)
Zur gleichzeitigen Nutzung von DAB+ und DVB-T2 ist die Frequenzweiche 4738.01 empfohlen

Maße:
- Breite: 55 mm
- Höhe: 270 mm
- Länge: 103 mm
- Gewicht: 0.154 kg

*************************************************************************************************
