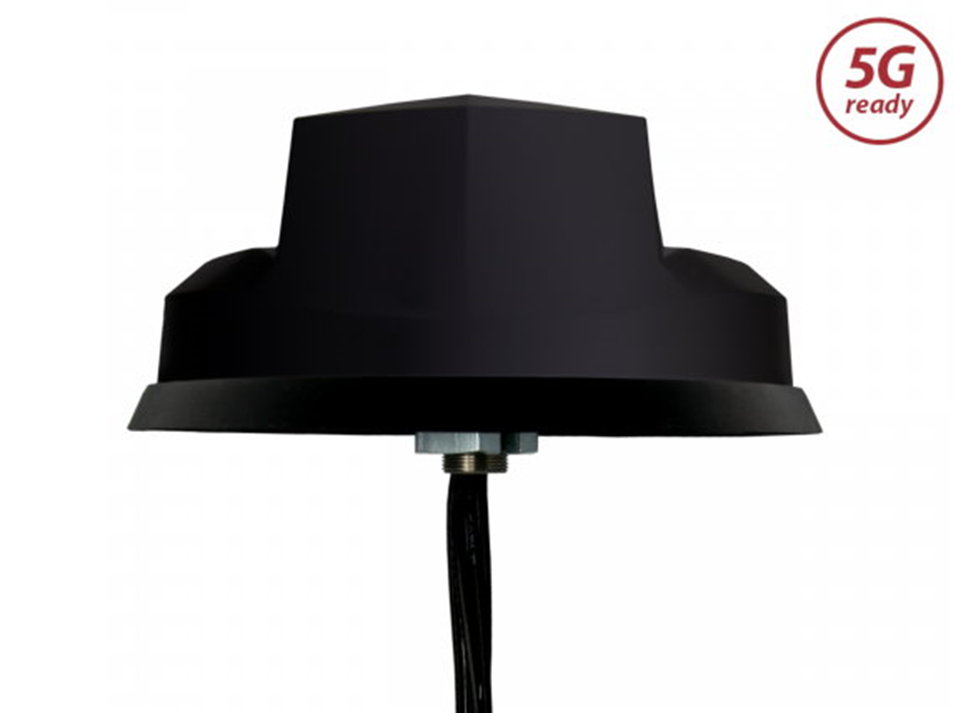

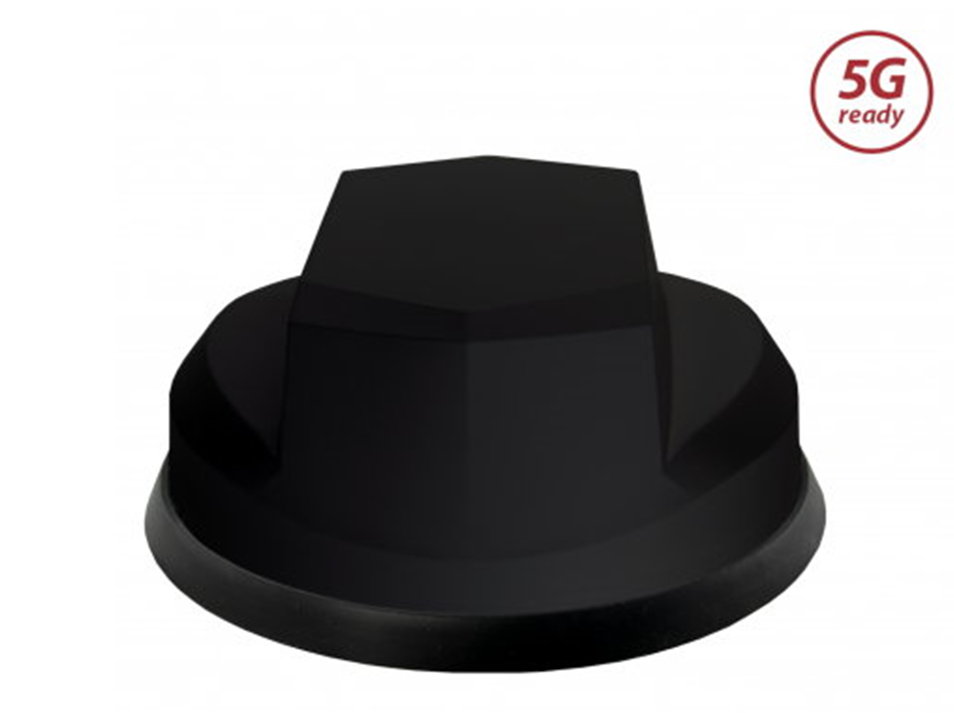

Panorama Antenne passend für alle LTE und 5G Router.
Insbesondere für RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.
Die Antenne zeichnet sich aus durch 2 Empfangselemente für LTE/5G.
Technische Daten:
Farbe: schwarz
Frequenz
Element1: 617-960MHz, 1710-6000MHz
Element2: 617-960MHz, 1710-6000MHz
Element3: 2400/4900-6000MHz
Element4: 2400/4900-6000MHz
Element5: 1562-1612MHz (GPS;GNSS)
Gewinn:
Element 1&2 @617-960MHz 5dBi
Element 1&2 @1710-3800MHz 9dBi
Element 1&2 @4900-6000MHz 10dBi
Element 3-4 @2400MHz 8dBi
Element 3-4 @4900-6000MHz 10dBi
Element 5 @1562-1612MHz (GPS;GNSS) 26dB LNA
Typische Effizienz:
Element 1&2: 70%
Element 3-4: 80%
Isolation: LTE >12dB, WIFI >20dB
Widerstand: 50 Ohm
Maße: Höhe 75mm/ Durchmesser 180mm
Befestigung: 1-Loch Montage 19 mm
Kabellänge an Antenne: 0,3m
Stecker:
SMA Stecker(m) [4G/5G]
SMA Buchse (f) [WIFI]
FME Buchse(f) [GPS]
Kabelsatzempfehlung:
Wir empfehlen die optionalen Kabelsätze UNI-5L150 (Länge 1,5m) oder UNI-5L300 (Länge 3,0m)
Hinweis: Wenn Sie die Antenne direkt an einen Router mit SMA Anschlüssen anschließen möchten, dann benötigen Sie noch folgende Adapter:
2 x PAN-SAM-101 (für Wlan)
1 x PAN-SAM-102 (für GPS)
Diese Antenne ist auch in folgenden Ausführungen lieferbar:
PAN-ANT430B: Schwarz mit Kabelsatz in 3,0 m
PAN-ANT415B: Schwarz mit Kabelsatz in 1,5 m
PAN-ANT430: Weiß mit Kabelsatz in 3,0 m
PAN-ANT415: Weiß mit Kabelsatz in 1,5 m
Hinweis:
Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100
*************************************************************************************************
