Panorama Antenne passend für alle LTE und 5G Router.

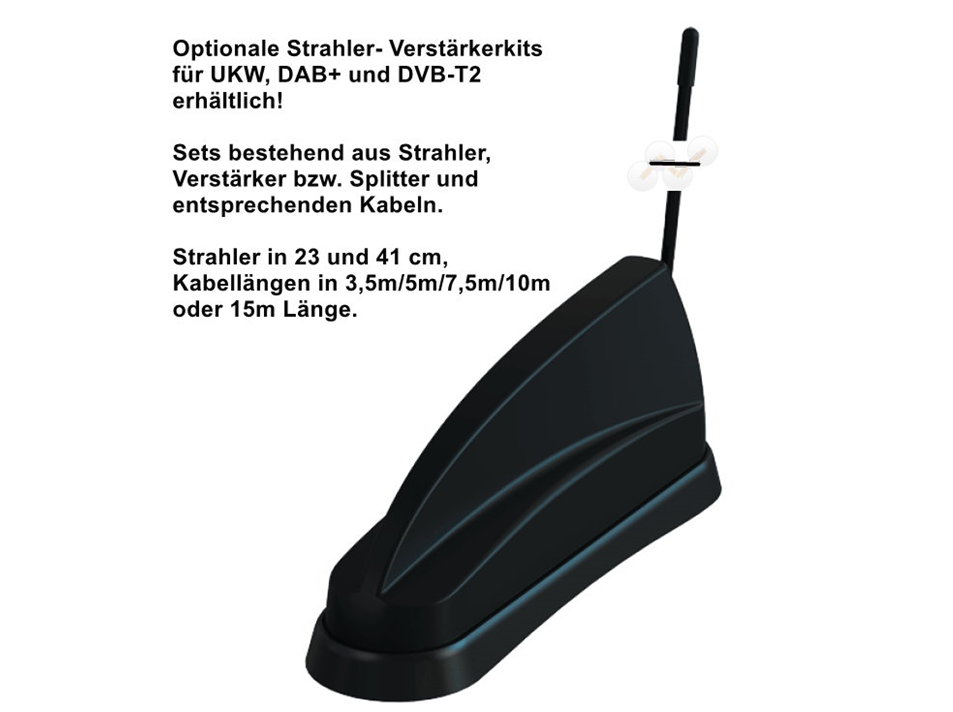

Die Besonderheit bei dieser Antenne ist, dass die Antenne über einen 6. Anschluss für Kombinationen aus UKW; DAB+ verfügt. Durch ein optionales Strahler-/Verstärker-/Kabelkit kann dieser Anschluss für die genannten Funktionen genutzt werden. In diesem Fall muss die Antenne dann ein Groundplane bekommen, d.h. auf Metall montiert werden. Ist das Dach aus einem nichtleitenden Material so können z.B. folgende Antennenträger genutzt werden: 15901, 15903, 15904 oder 15906.
Insbesondere für RUTX14, RUTX12, aber auch abwärtskompatibel zu RutX11, Rut956, Rut955, Rut951, Rut950, Rut 360, CamperNet und alle anderen 4G und 5G Routern.
Die Antenne zeichnet sich aus durch 2 Empfangselemente für LTE/5G und WLAN, sowie ein Element für GPS/Glonass und Element für die o.g. Radio- bzw. Fernsehzusatzanwendungen.
Technische Daten:
Farbe: schwarz
Frequenz: Element 1: 1562-1612MHz
Element 2 & 3: 698-960MHz, 1710-2170MHz, 2500-3800MHz
Element 4 - 7: 2 x 2,4/5,0/7,1 GHz
Gewinn:
Element 1: 26dB
Element 2 & 3: 5dBi (617-960MHz), 8dBi (1710-3800MHz), 9dBi (4900-6000MHz)
Element 4 - 7: 5dBi (2396-2485MHz), 11dBi (4900-7200MHz)
Polarisation: Vertikal
Strahlungsmuster: Omni-Direktional
Widerstand: 50 OHM
Max. Eingangsleistung: 10W/ Hauptstrahler 60W
Befestigung: 1-Loch Montage 18mm
Maße: Höhe ohne Strahler 90mm/ Länge 243mm/ Breite 63mm
Material: ASA schwarz
Kabellänge 300mm
Stecker:
2 x SMA Stecker (m) [4G/5G]
2 x SMA Stecker (f) [WIFI]
FME Buchse (f) [GPS/GNSS]
Strahler: FME (m)
Kabelsatzempfehlung:
Wir empfehlen die optionalen Kabelsätze UNI-5L150 (Länge 1,5m) oder UNI-5L300 (Länge 3,0m)
Hinweis: Wenn Sie die Antenne direkt an einen Router mit SMA Anschlüssen anschließen möchten, dann benötigen Sie noch folgende Adapter:
2 x PAN-SAM-101 (für Wlan)
1 x PAN-SAM-102 (für GPS)
Diese Antenne ist auch in folgenden Ausführungen lieferbar:
PAN-ANT215: Schwarz mit Kabelsatz in 1,5 m
PAN-ANT230: Schwarz mit Kabelsatz in 3,0 m
Mehr Informationen in folgenden Youtubefilmen:
https://www.youtube.com/embed/KZuz1Ydq8pc
https://www.youtube.com/embed/y7tqTjRxBSU
https://www.youtube.com/embed/kekPOmqhLkw
Ergänzungsset für UKW und DAB+
PAN-ANT285 (5,0m Kabellänge)
PAN-ANT287 (7,5m Kabellänge)
PAN-ANT2810 (10,0m Kabellänge)
Bitte separat bestellen.
Hinweis:
Alle Panoramaantennen werden zur Befestigung mit einem wasserdichten Klebepad ausgeliefert. Zusätzlich wird die Antenne mit einer Mutter M18 z.B. auf Metallträgern gesichert. Für isolierte Dächer empfehlen wir die optionale Gewindeverlängerung von 70 mm, Art.Nr. PAN-SAM-100
*************************************************************************************************
